12 - Издание 08/2011 Код. 2200780040 00 -
12.0 УСТАНОВКА
12.1 РАСПОЛОЖЕНИЕ УСТРОЙСТВА
После распаковки и подготовки компрессорного зала установите машину в нужном месте и проверьте следующие
пункты:
● Убедитесь, что вокруг установки присутствует свободное пространство, достаточное для выполнения
технического обслуживания (см. рис. 12).
● Убедитесь, что компрессор установлен горизонтально на ровном участке пола.
УБЕДИТЕСЬ, ЧТО ОПЕРАТОР ПОЛНОСТЬЮ ВИДИТ УСТРОЙСТВО, НАХОДЯСЬ У ПУЛЬТА
УПРАВЛЕНИЯ. ВБЛИЗИ МАШИНЫ НЕ ДОЛЖНЫ НАХОДИТЬСЯ ПОСТОРОННИЕ ЛЮДИ.
12.2 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
• Убедитесь, что напряжение источника питания совпадает со значением, указанным на заводской табличке
машины.
ВНИМАНИЕ: компрессор, поз. 3, и осушитель, поз. 4, имеют два отдельных подвода питания, трех- или
однофазное и однофазное соответственно.
• Проверьте состояние электрических выводов и убедитесь, что обеспечено заземление.
• Убедитесь что в цепи питания до входа в машину предусмотрено устройство автоматического отключения
питания при превышении рабочего напряжения, оборудованного схемой подключения дифференциального
устройства (см. поз. 1 для компрессора и поз. 2 для сушилки).
• Соблюдая осторожность, подключите силовые кабели установки в соответствии с действующими стандартами.
Эти кабели должны соответствовать требованиям, указанным на электрической схеме машины.
ТОЛЬКО КВАЛИФИЦИРОВАННЫЙ ПЕРСОНАЛ ДОЛЖЕН ИМЕТЬ ДОСТУП К ЭЛЕКТРИЧЕСКОЙ ПАНЕЛИ.
ПЕРЕД ТЕМ, КАК ОТКРЫТЬ ДВЕРЦУ ЭЛЕКТРИЧЕСКОЙ ПАНЕЛИ, ВЫКЛЮЧИТЕ ПИТАНИЕ.
СОБЛЮДЕНИЕ ДЕЙСТВУЮЩИХ ТРЕБОВАНИЙ ПО ЭЛЕКТРИЧЕСКИМ УСТАНОВКАМ ЯВЛЯЕТСЯ
ЧРЕЗВЫЧАЙНО ВАЖНЫМ ДЛЯ БЕЗОПАСНОСТИ ОПЕРАТОРА И ЗАЩИТЫ УСТАНОВКИ.
4
1
2
1
3
3

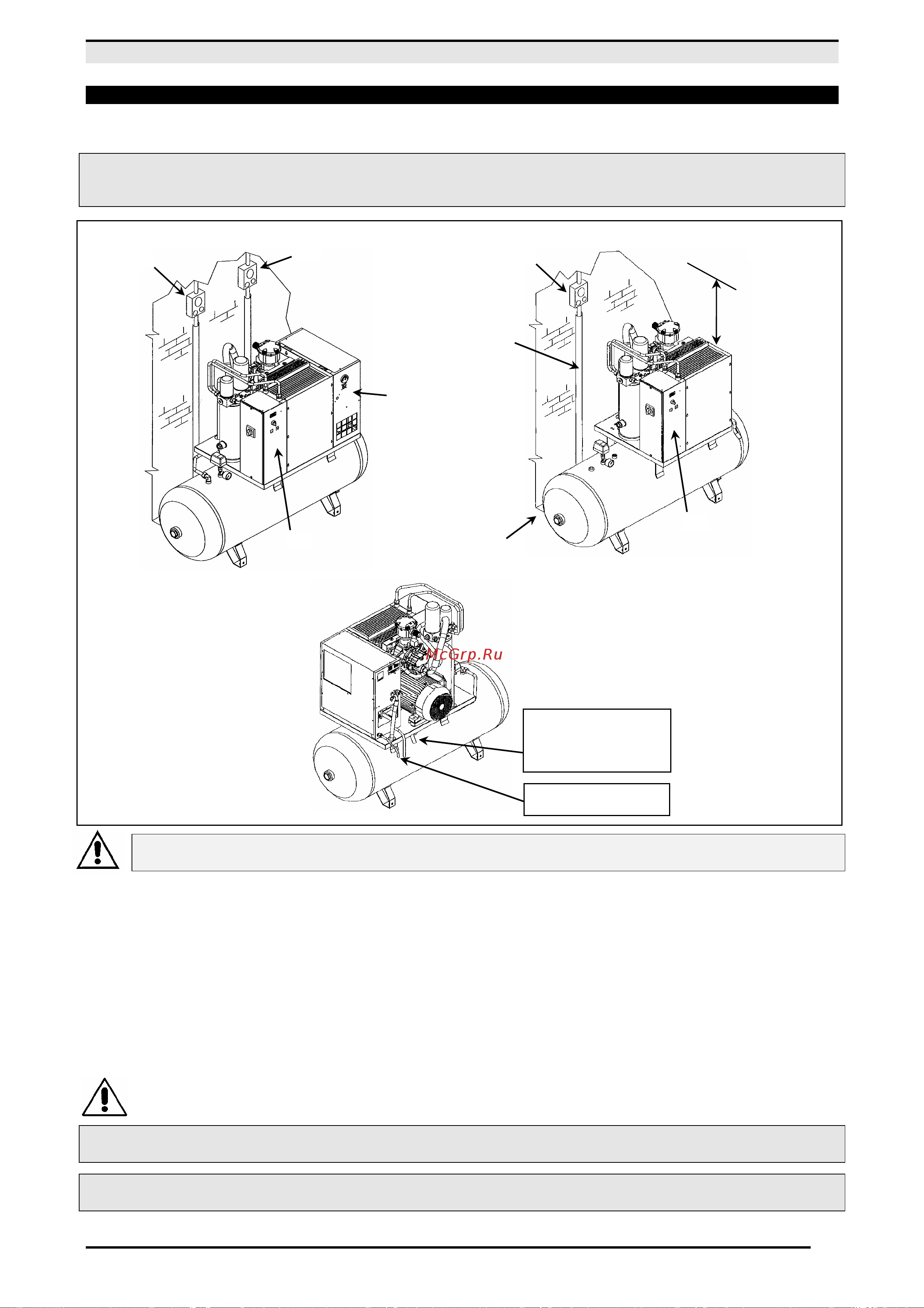

РИС. 12
МИНИМУМ
метров. 2
ЗОНА ДЛЯ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
МИНИМУМ метров 1,5
ЗАЩИТИТЕ СИЛОВОЙ
КАБЕЛЬ, УСТАНОВИВ
ЕГО В
СООТВЕТСТВУЮЩИЙ
КОРОБ
ТРЕХФАЗНЫЙ ИЛИ
ОДНОФАЗНЫЙ ПРОВОД
ПИТАНИЯ ВИНТОВОГО
КОМПРЕССОРА.
ОДНОФАЗНЫЙ ПРОВОД
ПИТАНИЯ ОСУШИТЕЛЯ
