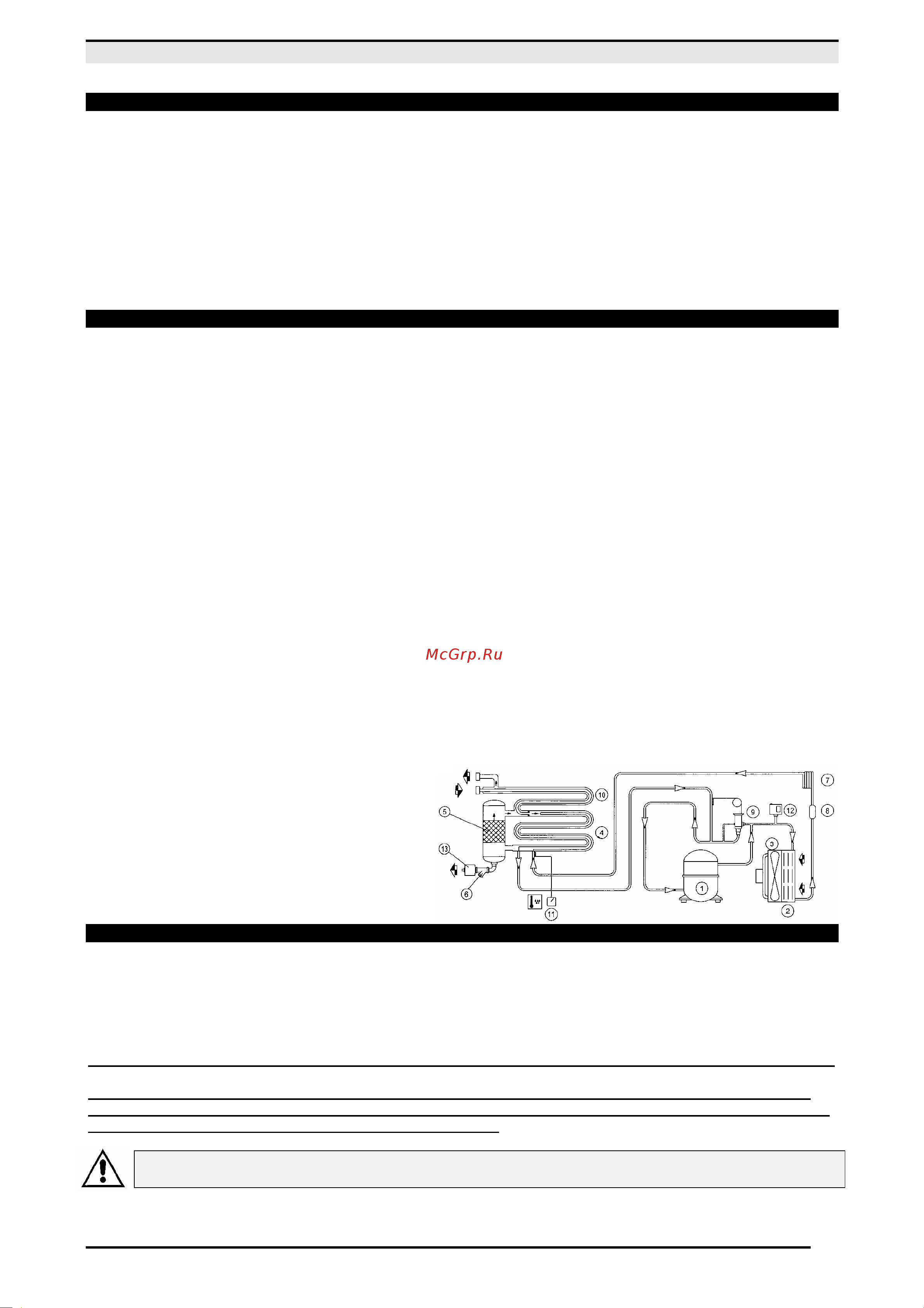

4 - Издание 08/2011 Код. 2200780040 00 -
2.0 ПРЕДПОЛАГАЕМОЕ ИСПОЛЬЗОВАНИЕ
Компрессор предназначен для получения сжатого воздуха на промышленных предприятиях.
Запрещается использовать данное оборудование в помещениях, в которых существует опасность пожаров или
взрывов, или проводятся работы, в ходе которых выделяются вещества, представляющие угрозу в плане
пожарной безопасности (растворители, воспламеняющиеся пары, спирты и т.д.).
В частности, запрещается использовать прибор для производства воздуха, предназначенного для дыхания, или
воздуха, который будет контактировать с продуктами питания. Подобное использование допускается, если
сжатый воздух проходит через соответствующую систему фильтрации (Проконсультируйтесь с производителем
по поводу данных областей применения осушителя). Устройство должно использоваться только по назначению.
Использование устройства для других целей считается неправильным и необоснованным.
Производитель не несет ответственности за любой ущерб, причиненный в результате неправильного или
необоснованного использования устройства.
3.0 ЭКСПЛУАТАЦИЯ
3.1 ЭКСПЛУАТАЦИЯ КОМПРЕССОРА
Электродвигатель и компрессорный блок связаны ременной передачей.
Компрессорный блок забирает наружный воздух через клапан всасывания. Забираемый воздух очищается
фильтрующим элементом, установленным выше клапана всасывания. Внутри компрессорного блока воздух и
смазывающее масло сжимаются и направляются в маслоотделительный резервуар, в котором масло отделяется
от сжатого воздуха; затем воздух вновь очищается маслоотделительным фильтрующим элементом для
сведения количества взвешенных частиц масла к минимуму. Установка оснащена соответствующей системой
охлаждения воздуха. Также установка оснащена специальным предохранительным термостатом: если
температура масла достигает 105 ÷ 110 °C, то оборудование автоматически выключается.
3.2 КАЛИБРОВКА ДЛЯ ОСУШИТЕЛЯ
В ходе работы воздух поступает из резервуара в осушитель, затем осушается и направляется в пневматическую
сеть. Работа осушителя описана ниже. Газообразный хладагент, поступающий из испарителя (4), всасывается
холодильным компрессором (1) и подается в конденсатор (2). В нем происходит конденсация при помощи
вентилятора (3); сконденсированный хладагент проходит фильтр-водоотделитель (8), расширяется через
капиллярную трубку (7), а затем возвращается в испаритель, где и используется для охлаждения.
В результате теплообмена между хладагентом и сжатым воздухом, противотоком проходящим через испаритель,
хладагент испаряется и возвращается в компрессор на новый цикл.
Контур оснащен перепускной системой, которая позволяет регулировать интенсивность охлаждения в
зависимости от действительной нагрузки. Регулировка выполняется подачей горячего газа через клапан (9):
данный клапан поддерживает постоянное давление хладагента в испарителе; таким образом, значение точки
росы никогда не опускается ниже 0 °C для предотвращения замерзания конденсата внутри испарителя.
Осушитель работает полностью автоматически; он калибруется на предприятии-изготовителе для точки росы ~
3 °C и впоследствии не требует дальнейшей калибровки.
СХЕМА ОСУШИТЕЛЯ
4.0 ОБЩИЕ СТАНДАРТЫ БЕЗОПАСНОСТИ
К работе с устройством должен допускаться только обученный и квалифицированный персонал.
Любое вмешательство в работу машины или внесение изменений в ее конструкцию, которые не были
согласованы с производителем, снимает с последнего ответственность за любой ущерб, причиненный
описанными выше действиями.
Снятие или разрушение защитных устройств является нарушением европейских стандартов безопасности.
ОПАСНО: запрещается эксплуатация компрессора при снятой защите ремня (стр.7, рис.4, поз.7)
ВНИМАНИЕ: ПЕРЕД МАШИНОЙ УСТАНОВЛЕН РАЗЪЕДИНИТЕЛЬ С АВТОМАТИЧЕСКИМ ОТКЛЮЧЕНИЕМ
ПРИ СКАЧКАХ МОЩНОСТИ, И ОСНАЩЕННЫЙ ДИФФЕРЕНЦИАЛЬНЫМ УСТРОЙСТВОМ ДЛЯ КАЛИБРОВКИ,
СМ. ЭЛЕКТРИЧЕСКУЮ СХЕМУ НА ПОСЛЕДНЕЙ СТРАНИЦЕ.
РАБОТЫ ЛЮБОЙ СЛОЖНОСТИ НА ЭЛЕКТРИЧЕСКОЙ УСТАНОВКЕ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ
КВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛОМ.
СЛИВ
КОНДЕНСАТА
ОТВЕРСТИЕ ДЛЯ
ПОДАЧИ ВОЗДУХА
ОТВЕРСТИЕ ДЛЯ
ВЫПУСКА ВОЗДУХА
