ООО «Центр Комплектации Оборудованием» Стационарный винтовой компрессор

МО, г. Дзержинский, ул. Энергетиков д.24 (5.5~355 кВт)

+7 (495) 728-48-38; https://aec-profi.ru; aec@aec-profi.ru

11 Q/HZ-J-SJ0022-2019

2. Система трансмиссии

Система трансмиссии включает в себя ременную передачу или прямой привод. Вы можете

обратиться к рисунку 2-1. Ременный привод включает в себя винтовой блок, двигатель, ремень,

шкивы и другие компоненты. Прямой привод включает винтовой блок, двигатель, муфту и другие

компоненты.

Винтовой блок является очень важным компонентом для винтового компрессора. Разработанный

и изготовленный винтовой компрессор с охлаждением масляным впрыском и смазкой может

обеспечить стабильный и не пульсирующий сжатый воздух. По сравнению с другими типами

винтовых блоков уникальной особенностью винтового блока Hanbell является его высокая

механическая надежность и долговечность. Его части отвечают требованиям «без инспекционного»

процесса и не требуют регулярного технического обслуживания и внутреннего осмотра.

В корпусе винтового блока имеется пара прецизионно обработанных роторов со спиральными

канавками (наружный и внутренний роторы), а также входные и выходные отверстия в диагональных

положениях корпуса на обоих концах ротора. Канавки внутреннего ротора и зубья наружного ротора

сцепляются друг с другом и приводятся в движение наружными роторами.

При работе воздух проходит через впускное отверстие и поступает в корпус. Когда роторы

вращаются вокруг края всасывающего отверстия на корпусе, часть засасываемого воздуха заключена

в закрытую винтовую канавку, состоящую из наружного и внутреннего роторов и корпуса.

Заключенный объем винтовой канавки изменяется в зависимости от зацепляющего движения

наружного и внутреннего роторов, тем самым реализуя непрерывный рабочий цикл всасывания,

сжатия и выпуска, а сжатый воздух отводится в сепаратор через выпускное отверстие.

Трансмиссионную систему компрессора AEC можно разделить на прямое соединение, ременное

соединение и интегрированное прямое соединение.

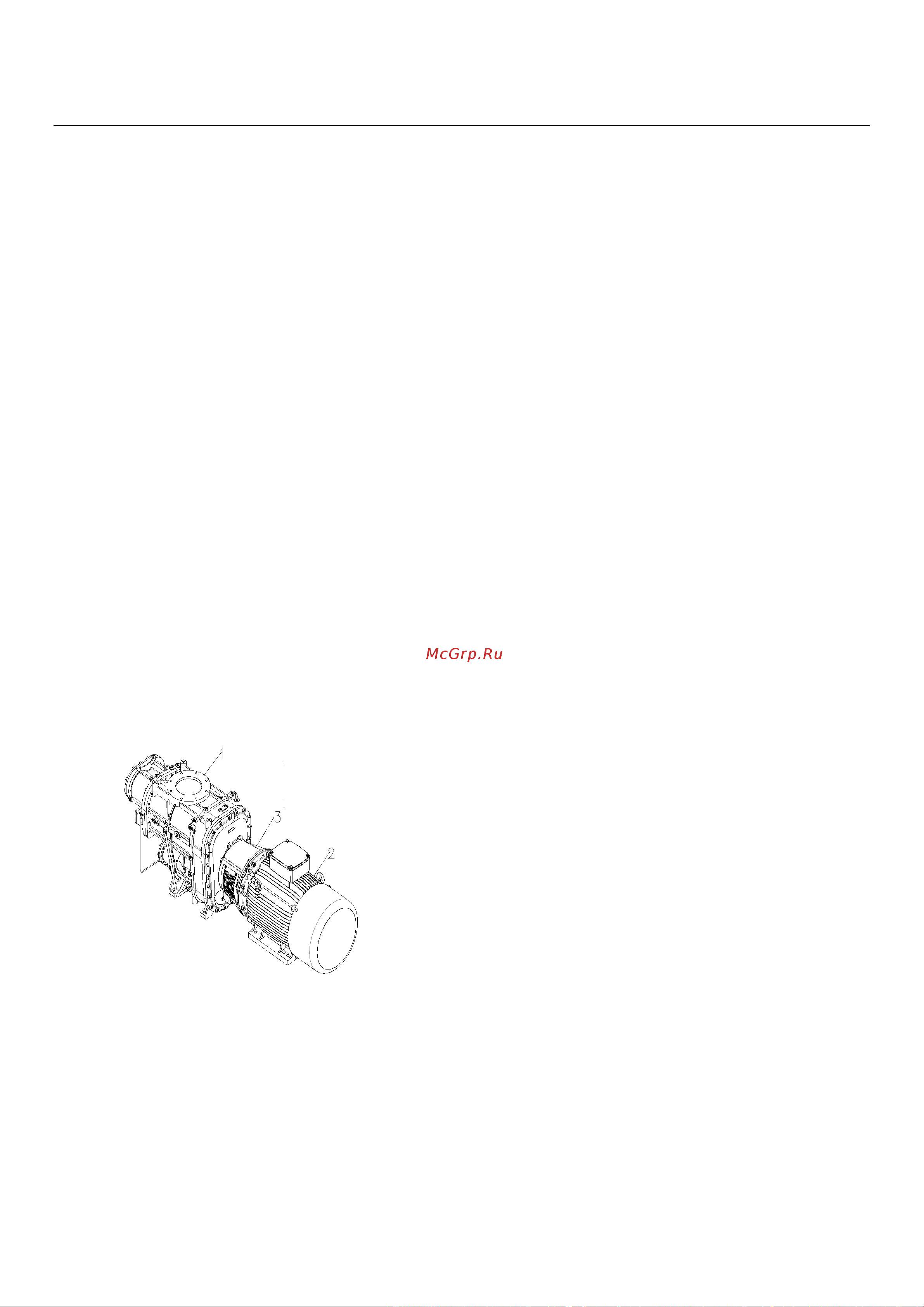

Рисунок 2-1 Трансмиссионный узел

3. Система впуска воздуха

Смотрите рисунок 2-2. Функция впускной системы заключается в подаче чистого воздуха в

компрессор. Он включает в себя воздушный фильтр, впускной клапан и соединительную трубу. На

выходе воздушного фильтра установлено вакуумное реле давления или вакуумный индикатор.

Air end

Motor

Mounting bracket

1-винтовой блок

2-мотор

3-монтажный

кронштейн

Регулировочные болты

Стяжные болты
