ООО «Центр Комплектации Оборудованием» Стационарный винтовой компрессор
МО, г. Дзержинский, ул. Энергетиков д.24 (5.5~355 кВт)
+7 (495) 728-48-38; https://aec-profi.ru; aec@aec-profi.ru
27 Q/HZ-J-SJ0022-2019

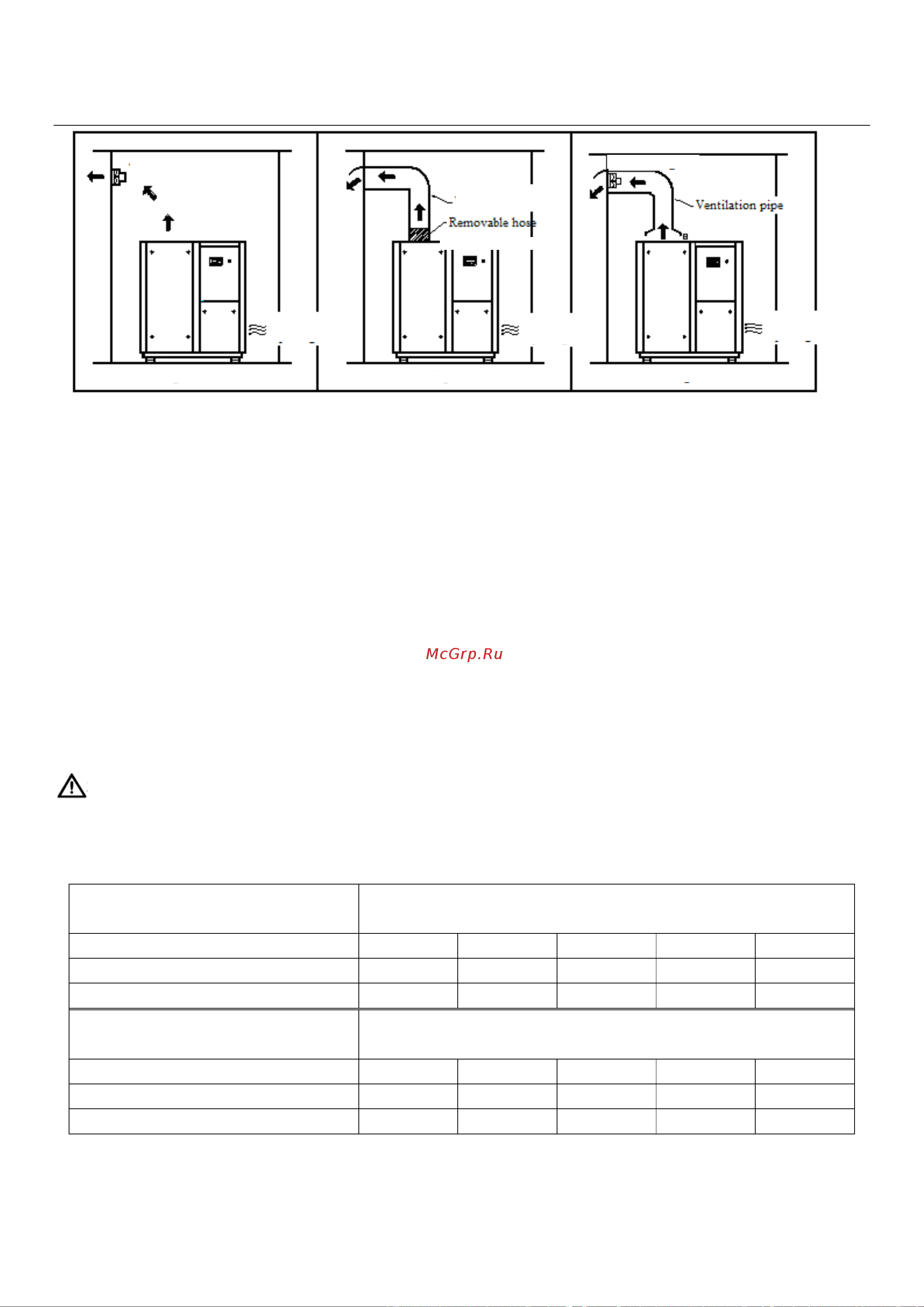

Рисунок 3-3
Примечание:
1) Рисунок A: если вентиляционная труба не используется для вентиляции, обратитесь к разделу
«Воздушный поток» (1), указанному в таблице 3.1, для получения информации о рекомендуемой
внешней вентиляции, и установите вентилятор как можно выше.
2) Рисунок B. когда используется вентиляционная труба, но вентилятор не установлен, необходимо
рассчитать воздушный поток воздушного компрессора и потерю давления в вентиляционной трубе.
Если потеря давления составляет менее 20 Па, вентилятор устанавливать не нужно, но, пожалуйста,
установите съемный вентиляционный шланг непосредственно у вентиляционного отверстия.
(Рекомендуется конструкция вентиляции, показанная на рисунке. A и C)
3) Рисунок C: когда потеря давления внутри вентиляционной трубы превышает 20 Па, необходимо
установить вентилятор, а расстояние между вентиляционной трубой и вентиляционным отверстием
воздушного компрессора должно составлять от 200 до 300 мм. Рекомендуется воздушный поток (2),
указанный в таблице 3.1. При выборе вентилятора необходимо учитывать объем вентиляции. Также
следует учитывать потерю давления и повышение температуры нагнетаемого воздуха.
Примечание: не ставьте ничего на охладитель над листовым металлом.
Накрывать категорически запрещается во избежание скачка температуры агрегата.
2.5. Требования к воздушному потоку
Метод охлаждения воздушного
компрессора
С воздушным охлаждением
Мощность мотора, кВт
55
75
90
110
132
Воздушный поток (1) м3/мин
540
900
1125
1350
1650
Воздушный поток (2) м3/мин
240
340
470
500
500
Метод охлаждения воздушного
компрессора
С воздушным охлаждением
Мощность мотора, кВт
160
185
200
250
Воздушный поток (1) м3/мин
2000
2300
2500
3125
Воздушный поток (2) м3/мин
750
750
750
1100
Таблица 3-1
Вентилятор 2
Вентиляционная
труба
Съемный шланг
Вентиляционное
отверстие
Вентиляционное
отверстие
Вентиляционное
отверстие
Рисунок А
Рисунок B
Рисунок C
Вентилятор 1
