Инструкция по эксплуатации Sapsan WVDP www.SapsanGSM.com

Внимание! Дальность работы радиосвязи беспроводного домофона Sapsan WVDP зависит от

количества и качества преград на пути радиосигнала между вызывной панелью и монитором

домофона. Дистанция в 120 - 180м действительна для безбарьерного пространства передачи - т.е.

между вызывной панелью и монитором домофона - прямая видимость.

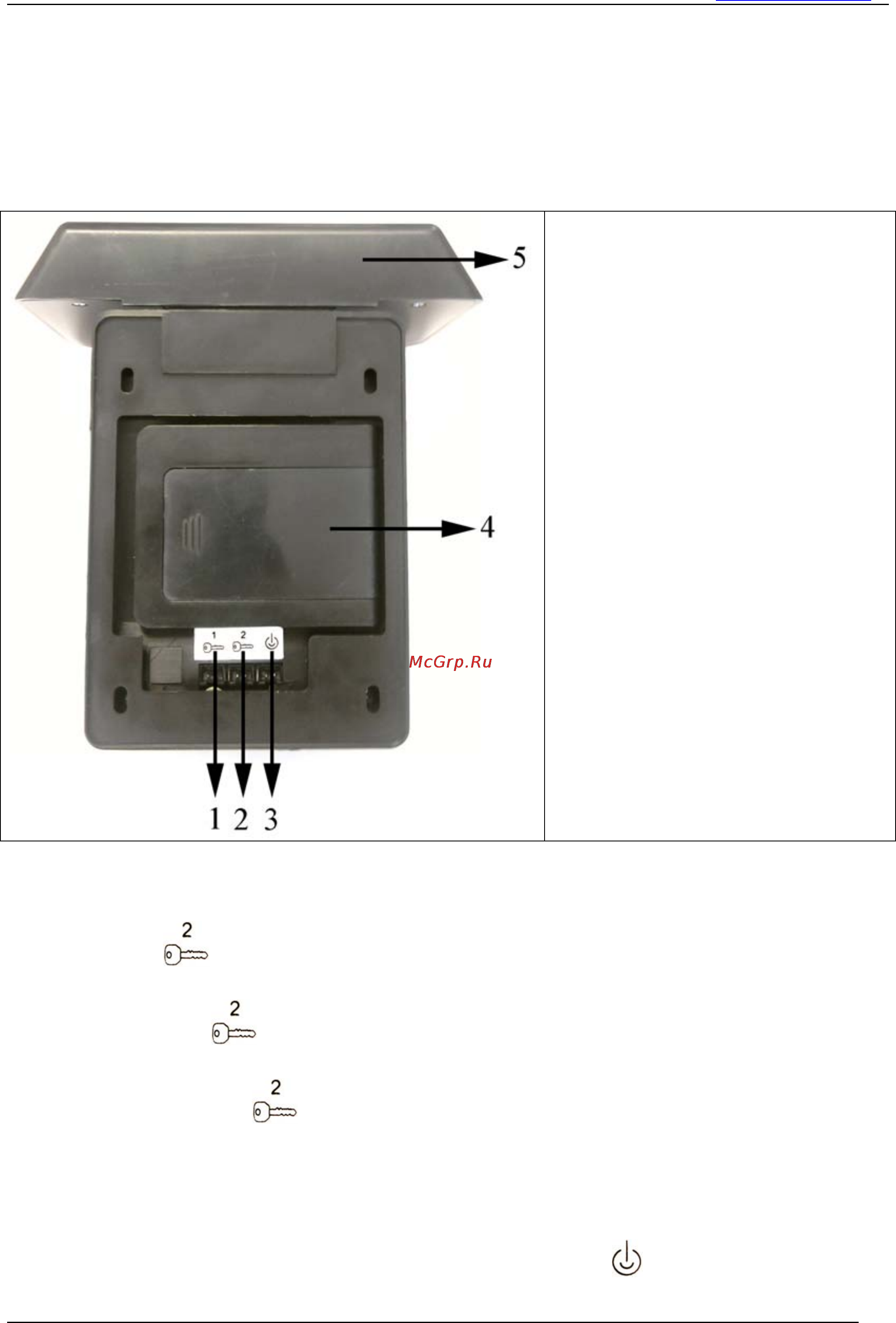

7.1. Составные части и разъемы вызывной панели:

1 Разъем "Ключ 1". Пустой. Не

используется.

2 Разъем "Ключ 2" типа "сухой

контакт" для подключения

электромеханического замка.

Нормальное состояние: нормально

разомкнут; при приеме сигнала

"Unlock" от монитора домофона –

замыкается.

3 Разъем "Питание". Служит для

подключения адаптера питания к

вызывной панели.

4 Отсек для аккумулятора (в

комплект не входит). Подходит

аккумулятор от дешевой Nokia.

5 Антенна-козырек для

приема/передачи информации от

вызывной панели до монитора

домофона на частоте 2.4ГГц.

7.2. Соедините управляющий шлейф электромеханического замка (инструкцию по установке

электромеханического замка смотрите в комплекте с самим замком) с вызывной панелью через

разъем "Ключ 2" . Ответный шлейф с оконцованным штекером для быстрого соединения идет в

комплекте Sаpsan WVDР.

Разъем "Ключ 2" работает по принципу "замыкания" сухих контактов: как только на

вызывную панель приходит сигнал "Unlock", реле, встроенное в вызывную панель, замыкает оба

контакта разъема "Ключ 2" .

Пример: Если "+" питания электрозамка от своего источника питания рвется контактами

разъема "Ключ 2", то во время замыкания этих контактов от команды "Unlock", на электрозамок

приходит импульс напряжения 9-12 VDC и замок открывается, после чего посетитель сможет войти

на объект (данная схема не однозначна и подходит не для всех без исключения электрозамков).

7.3.Подключите питание к вызывной панели в разъем "Питание" .
