4-и 6-зонный внутренний контроллер Eco-Logic
Руководство по установке

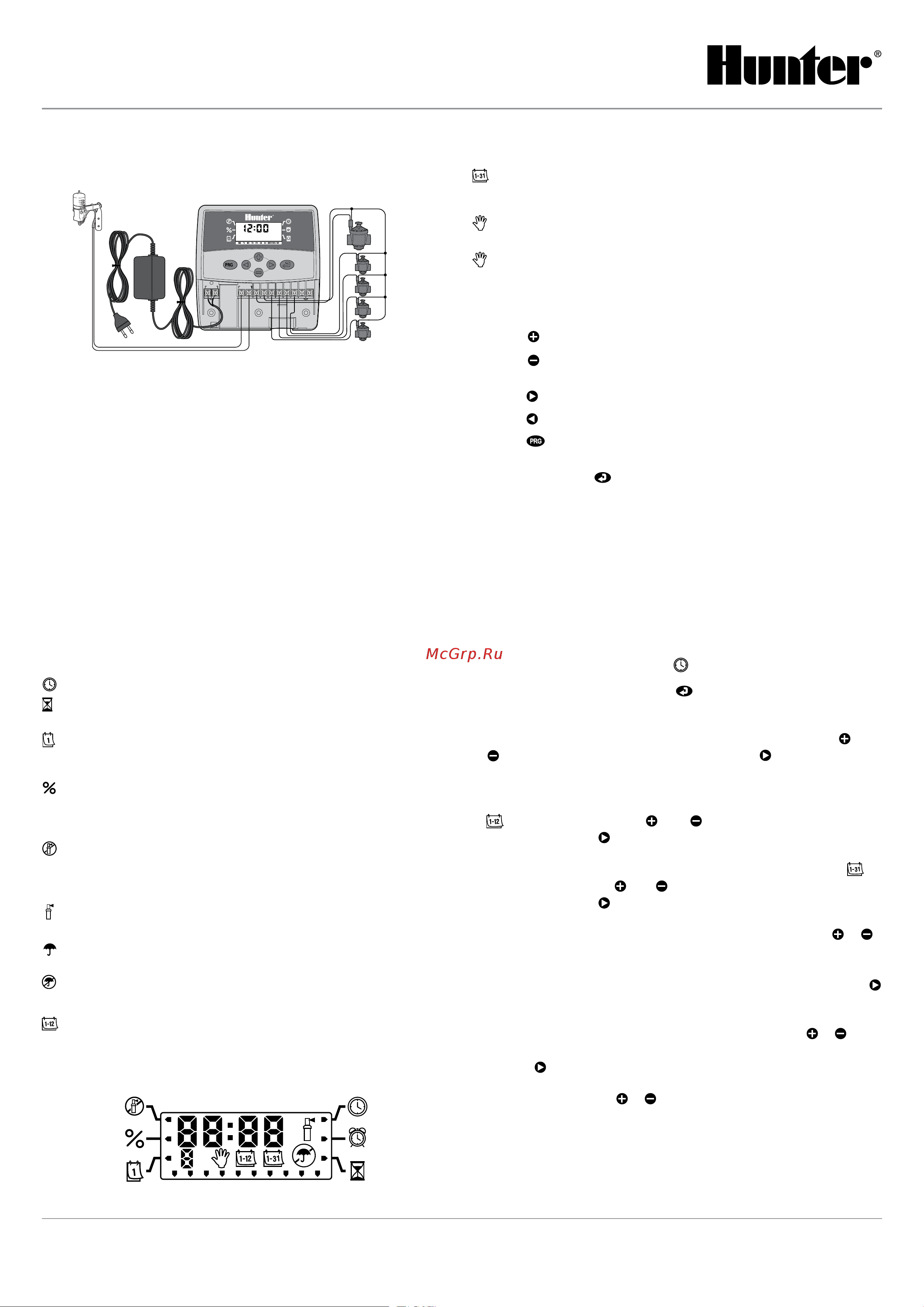

Снимите нижнюю крышку. Ввинтите шуруп в стену и повесьте
контроллер за отверстие на задней панели. Закрепите
контроллер с помощью одного или нескольких шурупов под
клеммной колодкой. Один провод от каждого электромагнита
следует подключить к клемме С (общий провод). Другой
провод каждого электромагнита подключается к клемме
с соответствующим номером на клеммной колодке.
Подключите провода трансформатора к клеммной колодке
на ~24 В. Присоедините два провода датчиков (если нужно) к
клеммам SEN. Присоедините 9-вольтовую щелочную батарею
(в комплект не входит) к зажиму для провода батареи.
Включите блок питания в ближайшую сетевую розетку.
Основной дисплей
Текущее время/дата –установить текущую дату ивремя.
Время запуска – установить от 1 до 4 моментов запуска
для каждой программы.
Дни полива – выберите конкретные дни полива, полив
по четным/нечетным дням или количество дней между
поливами (интервал).
Сезонное регулирование – внесите изменения во
время работы станций
в зависимости от времени года, не перепрограммируя
контроллер.
Отключение системы – полностью прекращает
автоматический полив.
Код программы – показывает, какая программа сейчас
выполняется (A или B).
Мигающий дождеватель – указывает, что сейчас
выполняется полив.
Зонт – указывает, что датчик дождя приостановил
полив.
Перечеркнутый зонт – указывает, что датчик дождя
вручную заблокирован.
– показывает месяц при программировании текущей
даты.
A
B
AM
%
PM
24
1
Система выкл.
Дни полива
Сезонная
настройка
Текущее
время/день
Длительность
Время запуска
– показывает день месяца при программировании
текущей даты.
1
Ручное программирование одной зоны – обозначает
однократный полив
Ручное программирование всех зон — обозначает
однократный полив всех зон клапанов или выбранных
зон.
Кнопки управления
Кнопка — увеличение значения отображаемого пункта.
Кнопка
— уменьшение значения отображаемого
пункта.
Кнопка
— переход к следующему пункту.
Кнопка
— переход к предыдущему пункту.
Кнопка
— выбор программы А или В для разных
условий полива.
Кнопка «Режим»
— расширенные функции
программирования.
Программирование контроллера
Программа орошения состоит из трех параметров:
1) Время запуска программы, 2) длительность полива для
каждой зоны и 3) дни полива. Программа последовательно
запустит полив во всех заданных зонах. Программы
выполняются независимо друг от друга, и в любой зоне
можно задать обе программы.
Настройка даты и времени
1. Нажимайте кнопку «Режим» , пока стрелка не будет
указывать на значок «Текущее время/дата».
2. Обозначение года начнет мигать. Нажимайте кнопки
или
, чтобы изменить год. Нажмите кнопку , чтобы перейти
к настройке месяца.
3. Обозначение месяца начнет мигать, и отобразится значок
. Нажимайте кнопки или , чтобы изменить месяц.
Нажмите кнопку
, чтобы перейти к настройке дня.
4. Обозначение дня начнет мигать, и отобразится значок
Нажимайте кнопки
или , чтобы изменить день месяца.
Нажмите кнопку
, чтобы перейти к настройке времени.
5. На дисплее отобразится время. Нажимайте кнопки
и ,
чтобы выбрать 12-часовой формат
времени до полудня (AM) или после полудня
(PM) либо 24-часовой формат времени. Нажмите кнопку
, чтобы перейти к настройке числа часов.
6. Начнут мигать цифры часов. Нажимайте кнопки
и ,
чтобы изменить отображаемое число часов. Нажмите
кнопку
, чтобы перейти к минутам.
7. Нажимайте кнопки
и , чтобы изменить отображаемое
число минут. Дата, день и время успешно установлены.
SEN
C123456
MV
RST
24VA C
24VA C
9 VOLT
ALKALINE
BATT ERY
Клапан 1
Клапан 2
Клапан 3
Клапан 4
Датчик погоды
Главный
клапан
AM
%
PM
24
