ПАСПОРТ. ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

ВНУТРИПОЛЬНЫЕ КОНВЕКТОРЫ СЕРИИ EKQ

1. ОБЩИЕ ДАННЫЕ

1.1 ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

Внутрипольные конвекторы ELSEN с принудительной конвекцией предназначены для

применения в системах отопления или холодоснабжения только закрытых помещений

(например, жилых и административных помещений, выставочных залов и т.п.). Данный

тип приборов не допускает наружную установку. Применение в конструкции конвекторов

ELSEN современных технологий и материалов позволяет устанавливать их в помещениях

с высоким показателем влажности, а также в помещениях, в которых возможна

эксплуатация в мокрой среде (например, помещения плавательных бассейнов).

Высокие эстетические и эргономические качества радиаторов ELSEN позволяют

использовать их в современных зданиях с повышенными требованиями к интерьерам

помещений.

1.2 КОМПЛЕКТ ПОСТАВКИ

1. Упаковочный материал – 1 компл.

2. Паспорт. Руководство по монтажу и эксплуатации – 1 шт.

3. Внутрипольный конвектор, состоящий из:

• Корпуса изготовленного из окрашенной оцинкованной или нержавеющей стали

(зависит от данных при заказе);

• Окрашенного теплообменника из медной трубки и алюминиевых пластин;

• Декоративной решетки – 1 шт.;

• Опорной алюминиевой рамки под решетку – 1 шт.;

• Тангенциального вентилятора с электродвигателем*

• Комплекта герметичных боксов для платы и подключения сервопривода – 1 шт.;

• Декоративных крышек, закрывающих места гидравлических и электрических

подключений – 2 шт.;

• Комплекта юстировочных углов и болтов – 1 шт.

* количество вентиляторов зависит от модели

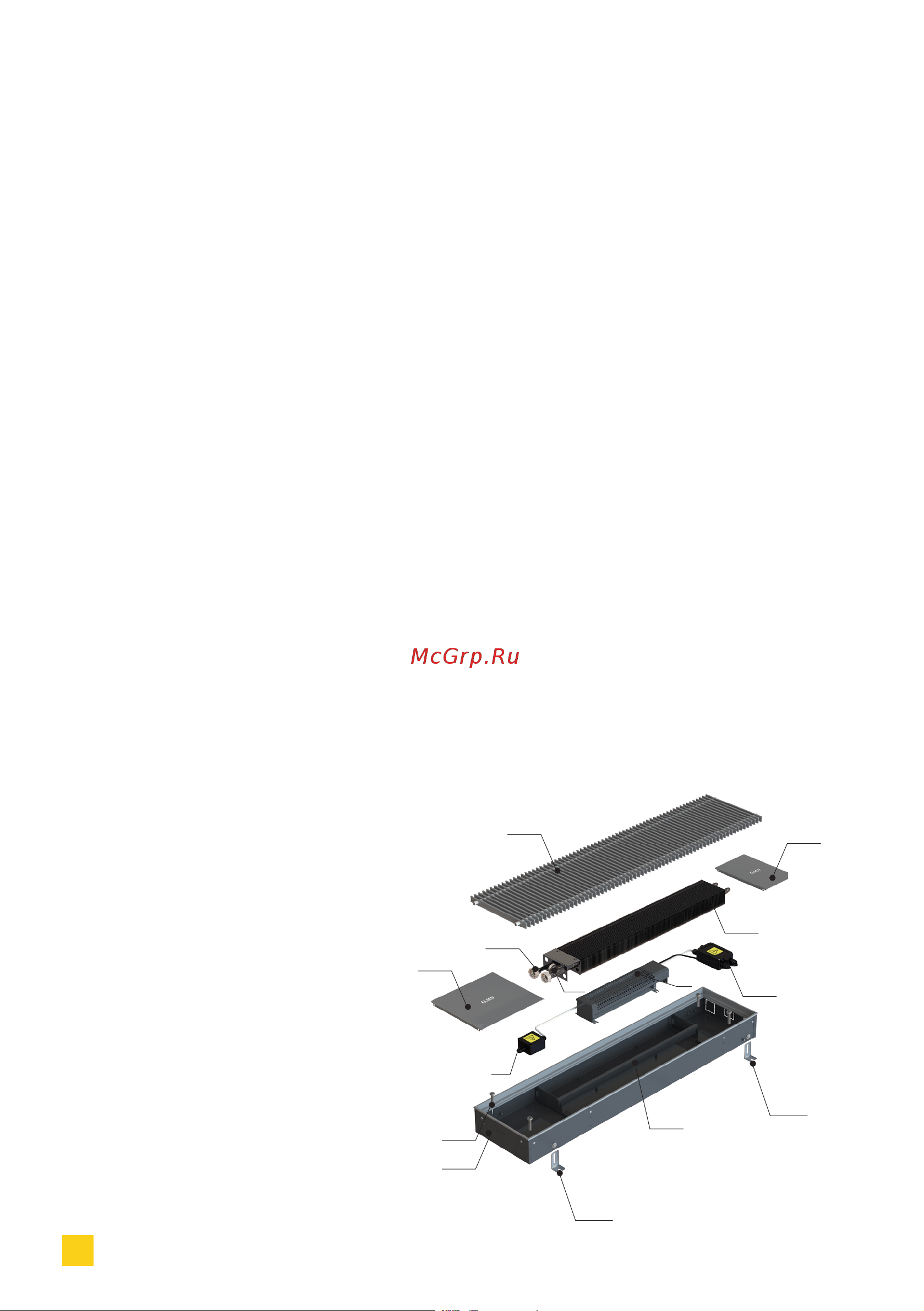

1.3 КОНСТРУКЦИЯ

1. Корпус

2. Теплообменник

3. Воздухоспускной клапан

4. Накидные гайки 1/2’’ EK

5. Декоративная решетка

6. Опорная рама

7. Тангенциальный вентилятор

с электродвигателем

8. Бокс платы управления

9. Отдельный бокс для подключения

сервопривода

10. Декоративная крышка

11. Юстировочные углы

12. Юстировачные болты
