ПАСПОРТ. ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

ВНУТРИПОЛЬНЫЕ КОНВЕКТОРЫ СЕРИИ EKN

3.4 ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

Конвекторы с естественной конвекцией позволяют осуществлять управление работой

от внешнего регулятора посредством открытия/закрытия протока теплоносителя

через прибор отопления. Регулировка протока осуществляется при помощи

термоэлектрических сервоприводов. Для автоматизации работы конвекторов Elsen серии

EKN (с естественной конвекцией) рекомендуется применять регулятор Elsen EKA.01.01 и

сервопривода серии ESP на 24В или 230В.

ВНИМАНИЕ!

В случае применения сервоприводов с рабочим напряжением 24 В необходимо

установить трансформатор 230/24 В, например, Elsen серии HDR в цепь между

регулятором и сервоприводом.

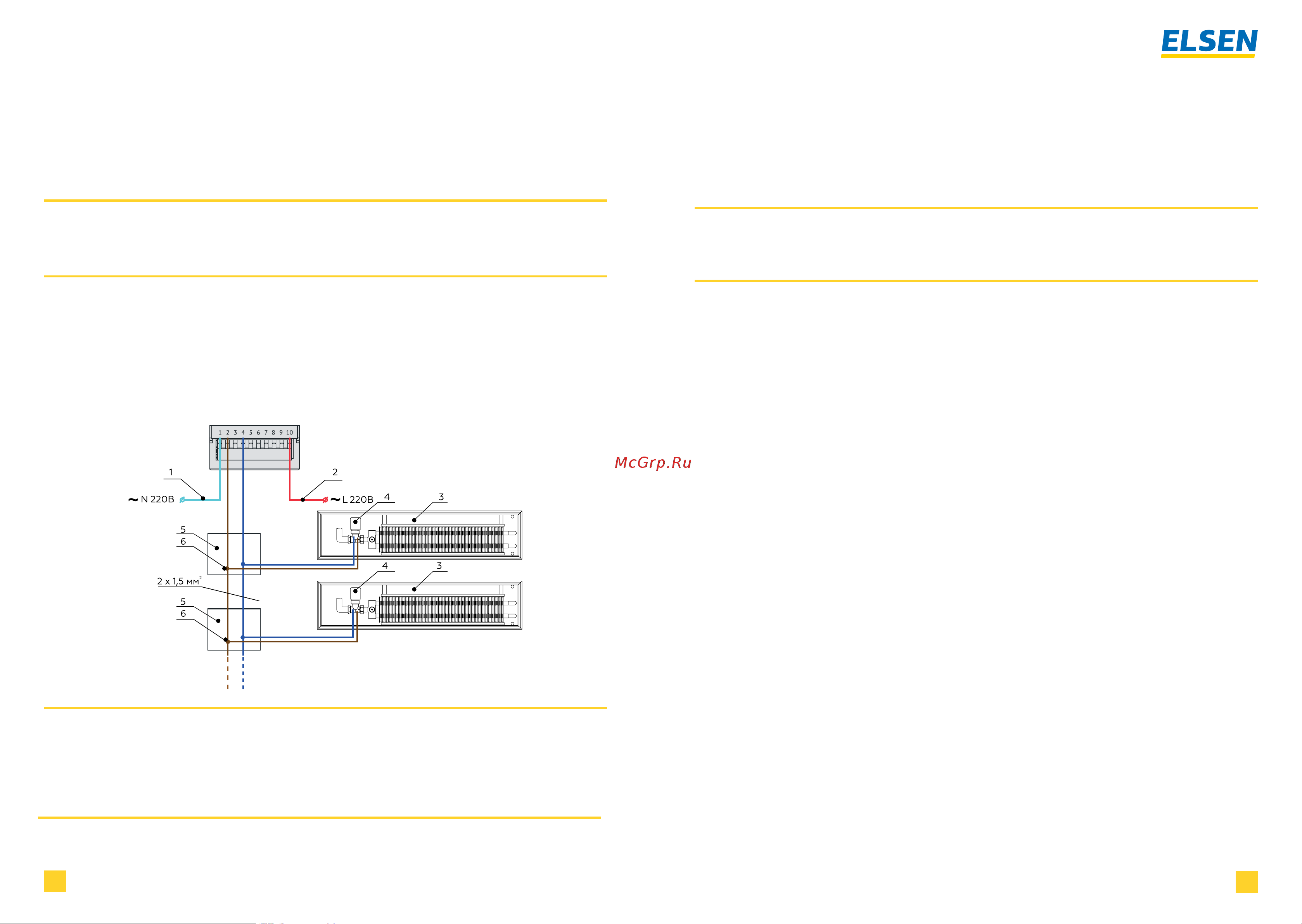

СХЕМА ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ.

1. Питающий провод- нейтраль

2. Питающий провод- фаза

3. Конвектор серии EKN c естественной конвекцией

4. Сервопривод термоэлектрический 220 В

5. Распаячная коробка

6. Клемные соединения

ВНИМАНИЕ!

В электрическую цепь идущей от регулятора EKA.01.01 возможно подключать

до 12 сервоприводов. Большее количество сервоприводов не будет

восприниматься регулятором.

Сечения провода не должно быть менее 1,5 мм

4. ВВОД В ЭКСПЛУАТАЦИЮ

4.1 ОБЩАЯ ИНФОРМАЦИЯ

Заполните систему и конвектор теплоносителем. Убедитесь, что давление в системе не

превышает показателей, указанных в таблице «Технические характеристики» на стр. 5.

Удалите из системы весь воздух.

4.2 ЭКСПЛУАТАЦИЯ

ВНИМАНИЕ!

Во избежание повреждения декоративной решетки следует избегать точечных

воздействий на поверхность конвектора, таких как давление ножки стула, стермянок и

других схожих изделий.

Отопительная система должна быть заполнена теплоносителем в течение всего периода

эксплуатации.

Арматура, установленная на теплопроводах, в зависимости от типа, предназначена для:

• отключения конвекторов от магистрали отопления в аварийных ситуациях;

• отключения и последующей профилактической промывки конвекторов от

накопившихся при прохождении теплоносителя грязевых компонентов или его

замены;

• использования в качестве терморегулирующих элементов отопления;

Эксплуатация конвекторов в период между отопительными сезонами.

а) В период между отопительными сезонами рекомендуется при возможности отсечь

конвектор от системы отопления не сливая из него теплоноситель.

б) При отключении конвектора обязательно открыть клапан выпуска воздуха, выпустить

воздух и закрыть клапан выброса воздуха.

в) Перед началом отопительного сезона необходимо открыть отсечные краны на

конвекторе (при наличии) и провести гидравлические испытания перед началом

отопительного сезона

Во избежание выхода из строя конвектора категорически запрещается:

а) отключать конвектор от системы отопления с последующим сливом из него

теплоносителя. Слив теплоносителя допускается только на время устранения аварийных

ситуаций, но сроком не более чем 15 дней в год;

б) резко открывать вентили, установленные на входе/выходе конвектора, отключённого

от магистрали отопления, во избежание гидравлического удара;

в) использовать жидкость, несоответствующую требованиям к теплоносителю.

г) использовать трубы магистралей отопления в качестве элементов электрических сетей.

(Не использовать приборы как шину заземления).

Следует периодически удалять воздух из конвектора через воздушный клапан.

Во избежание загрязнения конвектора, запорно-регулирующей арматуры и воздушного

клапана, рекомендуется устанавливать фильтры на подающей линии.

При слишком частой необходимости удаления воздуха из конвектора, что является

признаком неправильной работы системы, необходимо вызвать специалиста по

эксплуатации системы отопления.

Все вопросы, связанные с заменой конвекторов в уже существующих системах,

рекомендуется согласовывать с жилищно-эксплуатационными организациями.

При наличии возможности, проведите испытания смонтированных отопительных

приборов с установленной арматурой гидростатическим методом с давлением в 1,5 раза

выше рабочего в данной системе отопления, но не более 25 бар.
