Ballu BWH/S 30 Artendo DH НС-1602406 Инструкция по эксплуатации онлайн

Ballu BWH/S 50 Artendo DH НС-1602423 Инструкция по эксплуатации онлайн
Рис. 5

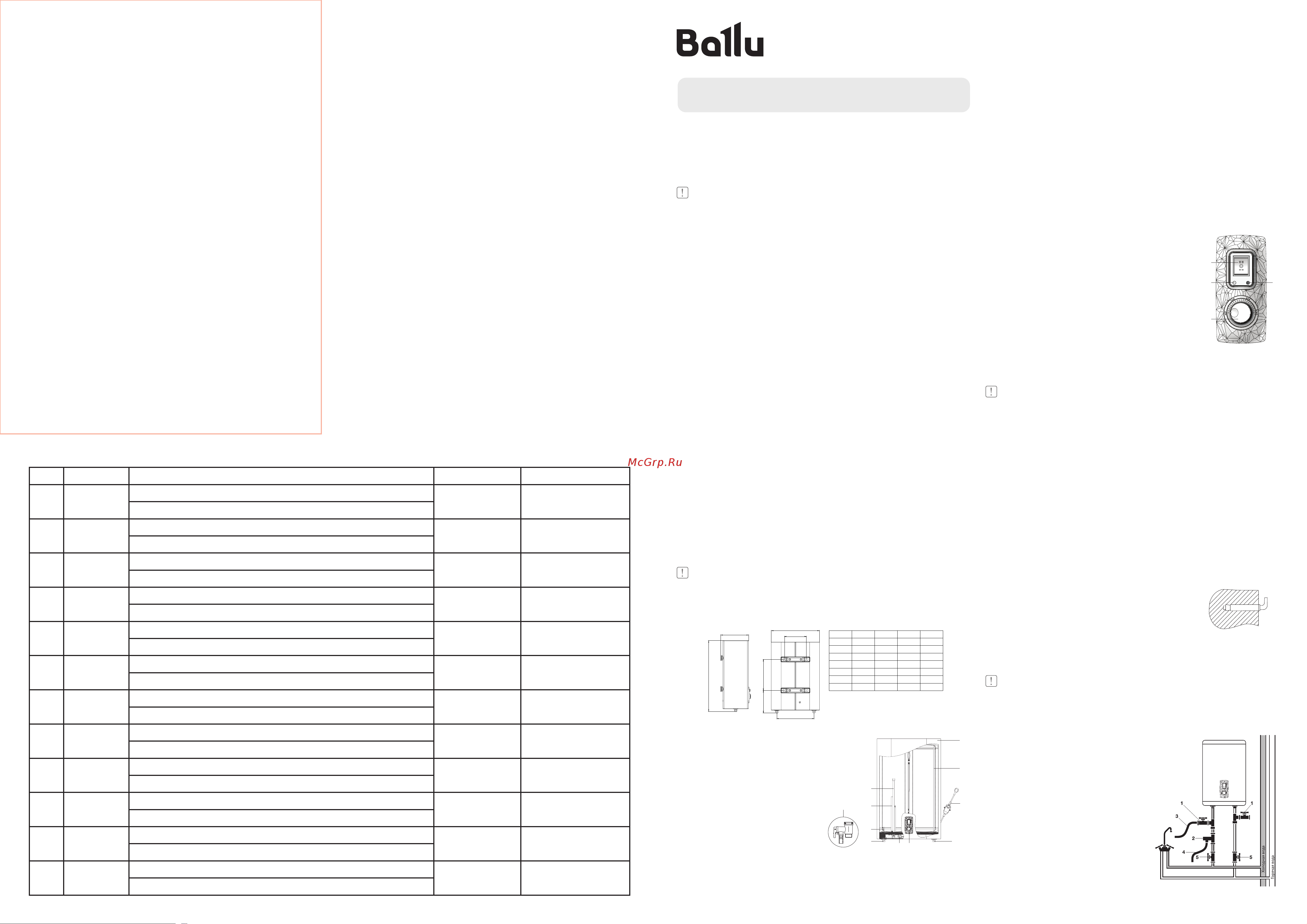

Электроводонагреватель аккумуляционный бытовой
BWH/S 30 Artendo DH, BWH/S 50 Artendo DH,
BWH/S 80 Artendo DH, BWH/S 100 Artendo DH
Используемые обозначения
Внимание!
Требования, несоблюдение которых может привести к тяжелой травме или серьезному повреждению обору-
дования.
Правила безопасности
• Розетка электропитания должна быть надежно заземлена. Номинальный ток розетки должен быть не ниже 10 А.
Розетка и вилка должны всегда быть сухими, чтобы не допустить короткого замыкания в электрической сети.
• Стена, на которую устанавливается водонагреватель, должна быть рассчитана на нагрузку, вдвое превышающую
общий вес водонагревателя, заполненного водой.
• Предохранительный обратный клапан следует устанавливать в месте входа холодной воды (см. рис. 2).
• При первом использовании водонагревателя (или при первом использовании после технического обслужива-
ния или чистки) не следует включать питание водонагревателя до полного заполнения водой. Во время запол-
нения бака водонагревателя следует открыть кран горячей воды для спуска воздуха. Как только бак наполнится
водой и из крана потечет вода, кран можно закрыть.
• Во время нагрева воды из отверстия выпуска давления обратного предохранительного клапана может посту-
пать вода. Это нормальное явление. Однако вслучае больших утечек следует связаться соспециалистами по
техническому обслуживанию. Отверстие выпуска давления ни при каких обстоятельствах не должно быть забло-
кировано; в противном случае это может привести к поломке водонагревателя.
• На отверстие выпуска давления в предохранительном клапане нужно установить дренажную трубку и вывести
ее в канализацию на случай слива воды и стравливания избыточного давления*. Дренажная трубка, соединен-
ная с отверстием выпуска давления, должна быть направлена вниз.
• Температура воды внутри водонагревателя может достигать 75°C. Во избежание ожогов вы можете регулиро-
вать температуру воды при помощи крана смесителя.
• Слить воду из водонагревателя можно спомощью обратного предохранительного клапана, перекрыв при этом
подачу холодной воды в водонагреватель и открыв дренажную ручку на предохранительном клапане. При этом
слив воды из водонагревателя должен осуществляться через дренажное отверстие в клапане всистему отвода
канализации (при сливе воды откройте на смесителе кран горячей воды для заполнения водонагревателя воз-
духом).
• Не оставляйте водонагреватель, наполненный водой, без питания и нагрева воды в помещении, где температура
может быть ниже 0
о
С.
• В случае длительного отсутствия либо длительного неиспользования прибора перекрывайте краны на входе и
выходе из водонагревателя и отключайте его от электрической сети, вынув вилку из розетки.
• В случае повреждения одной из деталей водонагревателя необходимо связаться со специалистами по техниче-
скому обслуживанию для осуществления ремонта. Следует использовать только запасные детали, поставляемые
производителем.
• Прибор не предназначен для использования лицами (включая детей) с пониженными физическими, сенсор-
ными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не
находятся под присмотром или не проинструктированы об использовании прибора лицом, ответственным за их
безопасность. Дети должны находиться под присмотром для недопущения игр с прибором.
• Из соображений безопасности для детей не оставляйте лежать упаковку (полиэтиленовую пленку, картон) без
присмотра.
• Не позволяйте детям играть с полиэтиленовой пленкой. Опасность удушья!
Назначение
Электрический водонагреватель накопительного типа предназначен для нагрева поступающей из водопровода
холодной воды. Применяется исключительно в бытовых целях, вода из водонагревателя не предназначена для питья
и приготовления пищи.
Ус та нов ка и пер вый за пуск во до на гре ва те ля долж ны про из во дить ся ква ли фи ци ро ван ным спе ци а ли с том, ко то рый
мо жет не сти от вет ствен ность за пра виль ность ус та нов ки и дать ре ко мен да ции по ис поль зо ва нию во до на гре ва те ля.
При под клю че нии долж ны быть со блю де ны дей ству ю щие стан дар ты и пра ви ла.
Перед установкой водонагревателя удостоверьтесь, что заземляющий электрод розетки должным образом заземлен.
В случае отсутствия заземляющего электрода в розетке необходимо заземлить водонагреватель отдельным заземля-
ющим проводом к выводу заземления на крепеже фланца нагревательного элемента. В случае отсутствия заземления
запрещается осуществлять установку и эксплуатацию изделия.
Примечание:
Запрещается применять переносные розетки.Неправильная установка и эксплуатация электрического водонагрева-
теля может привести к несчастным случаям или имущественному ущербу.
Габаритные размеры
B
А
C
E
F
G
D
30 50 80 100
A 635 970 890 1075
B 250 250 335 335
C 435 435 555 555
D 335 335 440 440
E 280 550 430 600
F 200 200 267 267
G 196 196 196 196
Рис.1
Устройство прибора
1. Корпус
2. Трубка забора горячей воды
3. Шнур питания с УЗО
4. Выход горячей воды
5. Панель управления
6. Защитный термостат
7. Вход холодной воды
8. Стопор смешивания
9. Магниевый анод
10. Корпус сухого ТЭНа
11. Предохранительный сливной клапан
Автоматический контроль температуры воды:
Открыв кран с горячей водой на смесителе на выходе
водонагревателя, на вход начинает поступать холодная вода. Вода в баке смешивается и ее температура понижается.
Датчик термостата реагирует на понижение температуры воды, автоматически включается нагревательный элемент
(ТЭН) и подогревает воду до заданной температуры. Когда температура достигнет заданной величины, ТЭН автома-
тически отключается.
№ п/п Дата Содержание работ Подпись Печать
1
2
3
4
5
6
7
8
9
10
11
12
Проведение ТО
Покупатель предупреждён о том, что если товар отне сен к категории товаров, предусмотренных «Перечнем непродовольствен-
ных товаров надлежащего качества, не подлежащих обмену» Пост. Правительства РФ от 31.12.2020 № 2463 он не вправе требо-
вать обмена купленного изделия в порядке ст. 25 Закона «О Защите прав потребителей» и ст. 502 ГК РФ. С момента подпи сания
Покупателем Гарантийного талона считается, что:
вся необходимая информация о купленном изде лии и его потребительских свойствах предоставле на Покупателю в полном объ-
ёме, в соответствии со ст. 10 Закона «О защите прав потребителей»;
покупатель получил Инструкцию по эксплуатации купленного изделия на русском языке и
...............................................................................................................................;
• покупатель ознакомлен и согласен с условиями гарантийного обслуживания/особенностями эксплуатации купленного изделия;
• покупатель претензий к внешнему виду/комплектности купленного изделия не имеет.
................................................................................................................................
Отметить здесь, если работа изделия проверялась в присутствии Покупателя.
Подпись Покупателя: .......................................................................................
Дата: .........................................................................................................................
Три уровня защиты водонагревателя:
• защита от перегрева;
• защита от превышающего норму гидравлического давления;
• УЗО (устройство защитного отключения).
Внутренние резервуары изготовлены из высококачественной медицинской нержавеющей стали. В качестве
дополнительной защиты внутреннего бака от коррозии водонагреватель оснащен магниевым анодом. Необходимо
проводить регулярное, не реже 1-го раза в год, техническое обслуживание и при необходимости замену магниевого
анода**. Магниевый анод является неотъемлемой составной частью системы защиты водосодержащей емкости и
нагревательного элемента (ТЭНа) от коррозии. Необходимо ежегодно проверять состояние магниевого анода. При
сильном изнашивании магниевый анод необходимо заменить.
Сухой тепловой нагревательный элемент (ТЭН), надежен и безопасен в эксплуатации, имеет долгий срок службы.
ТЭНы помещены в защитные металлические кожухи, которые исключают прямой контакт нагревательных элемен-
тов с водой, соответственно на ТЭНах не образуется накипь, что увеличивает ресурс их работы и продлевает срок
службы.
ЭКО-режим (eco) на панели управления обеспечивает:
• нагрев воды в водонагревателе до температуры около 55 °С;
• снижает вероятность образования накипи;
• влияет на повышение рабочего ресурса водонагревателя.
Внутренняя утолщенная пенополиуретановая теплоизоляция позволяет эффективно сохранять температуру нагре-
той воды, сводит к минимуму теплопотери и снижает энергопотребление водонагревателя.
Встроенный температурный регулятор: обеспечивает постоянный и надежный контроль температуры воды в водо-
нагревателе.
Перед нагревом воды цифровой дисплей будет показывать температуру холодной воды, поступающей в водонагре-
ватель. С помощью ручки регулировки Вы можете устанавливать температуру нагрева до 75°C. Шкала регулировки
отмечена диапазоном:
low – низкая температура нагрева (35 °C);
eco – ЭКО-режим – 50-55 °С;
high – высокая температура нагрева (75 °C).
Простая и удобная эксплуатация и обслуживание водонагревателя.
Вне зависимости от выбранного режима мощности при помощи ручки регулировки можно выбрать температуру, до
которой необходимо нагреть воду.
Панель управления
1. Индикатор «on/off» — горит красным цветом, когда водонагреватель включен
всеть и ручка регулятора не находится вположении off.
2. Индикатор «heating» — горит зеленым цветом, когда идет нагрев воды.
3. Кнопка переключения мощности нагрева
– половинная мощность 1300 Вт – в нижнем положении
– полная мощность 2000 Вт– в верхнем положении
4. Ручка регулировки температуры
off — метка соответствует отключению водонагревателя, переводя рукоятку в
положение off раздается характерный щелчок.
low — метка соответствует минимальной температуре нагрева воды в водона-
гревателе (включение нагрева).
eco — метка ЭКО-режима соответствует температуре нагрева воды в водона-
гревателе до 55 °С.
high — метка справа соответствует максимальной температуре нагрева воды в
водонагревателе (75 °С)
Монтаж водонагревателя
Примечание:
Удостоверьтесь, что для установки электрического водонагревателя используются оригинальные детали, предостав-
ленные производителем, ко то рые мо гут вы дер жать вес на пол нен но го во дой во до на гре ва те ля. Не устанавливайте
водонагреватель на крепление, пока не убедитесь, что крепление установлено надежно. В противном случае,
электрический водонагреватель может упасть со стены, что приведет к его повреждению или может стать причиной
серьезных травм. При выборе мест под отверстия для крепежных болтов удостоверьтесь, что с обеих сторон от стен
ванной комнаты или другого помещения до корпуса водонагревателя имеется зазор не менее 0,2 м, а со стороны
подключения труб не менее 0,5м, для облегчения доступа при проведении технического обслуживания в случае
необходимости.
В случае если в водонагреватель поступает вода напрямую из скважин, колодцев или водонапорных башен, для
эксплуатации водонагревателя обязательно нужно использовать фильтр грубой очистки, для поступающей в водона-
греватель, холодной воды.
Фильтр грубой очистки можно приобрести в специализированных магазинах.
Если фильтр грубой очистки не установлен, гарантия на изделие не распространяется.
Электрический водонагреватель следует устанавливать на твердую вертикальную поверхность (стену).
Установка водонагревателей существенно облегчается возможностью установить их как вертикально, так и гори-
зонтально в любом месте вашего дома, в отапливаемом (!) помещении. Желательно установить водонагреватель как
можно ближе к месту использования горячей воды, поскольку чем меньше длина труб, тем меньше потери тепла. Как
показано на рис. 5а, при горизонтальной установке водонагревателя трубы подводки должны быть расположены
справа. При установке водонагревателя рядом со стеной, оставьте рекомендованное свободное пространство для
технического обслуживания. Не устанавливайте водонагреватель на горизонтальной поверхности и вплотную к полу.
После выбора места монтажа определите места под два крепежных болта с крюками (в зависимости от специфи-
каций выбранного изделия). Проделайте в стене два отверстия необходимой глубины, соответствующие размеру
крепежных болтов, вставьте винты, поверните крюк вверх, плотно затяните
гайки, а затем установите на него элек-
трический водонагреватель (см. рис. 4).
Если ванная комната слишком мала для установки водонагревателя, он может быть установлен в любом другом
помещении, защищенном от попадания прямых солнечных лучей и дождя. Однако
для сокращения тепловых потерь в трубопроводе водонагреватель следует устанав-
ливать как можно ближе к месту использования воды.
Подключение к водопроводу
Для подключения водонагревателя к водопроводу
применяются трубы диаметром G1/2.
Подключение обратного предохранительного клапана: клапан следует устанавливать в месте входа холодной воды
(удостоверьтесь, что гибкая сливная трубка установлена, на отверстие спуска давления и слива воды и направлена
вниз в специальный дренаж для удаления воды).
Внимание:
Для установки гибкой подводки и клапана безопасности нерекомендуется использовать дополнительные
материалы, которые не входят в комплектацию водонагревателя. В накидной гайке гибкой подводки имеет-
ся резиновая прокладка, которая обеспечивает герметичность соединения подводки и клапана безопасно-
сти. При затягивании необходимо исключить резкие рывковые усилия, а также ограничить момент затяжки
25-30 Н*м.
Во избежание протечек при подключении трубопровода на концы резьбовых соединений следует установить ком-
плектные резиновые уплотнительные прокладки.
Если необходимо реализовать систему водоснабжения нанесколько
водоразборных точек, используйте способ соединения (см.рис. 5).
1 Тройники.
2 Предохранительный клапан.
3 Дренажный шланг.
4 Сливная трубка.
5 Вентили.
* При нагреве вода расширяется, в результате увеличивается давление в водонагревателе. Во избежание повреждения
водонагревателя обязательно используйте предохранительный клапан.
** Только для моделей, оснащенных магниевым анодом.
heating
on/off
3
4
2
1
Рис. 3
1
6
3
4
7
2
10
11 9
8
5
Рис. 2
Крепежный анкер для монтажа
Рис. 4
Перед началом эксплуатации прибора внимательно изучите
данное руководство и храните его в доступном месте.
