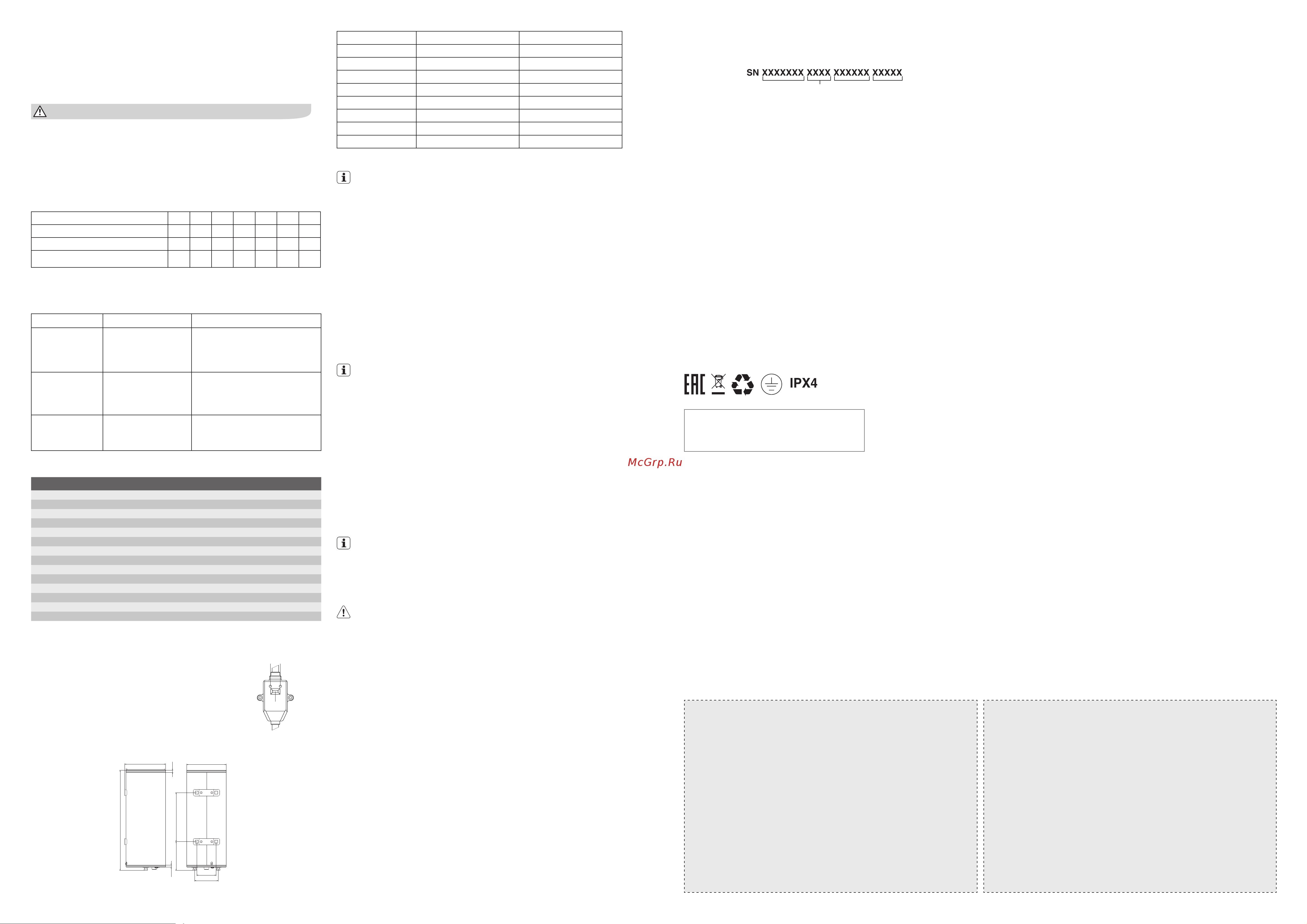

Эксплуатация

На пол не ние во дой

Для того, чтобы наполнить бак водой полностью необходимо:

- открыть вентиль подачи воды;

- открыть кран горя чей воды на смесителе;

- дождаться, когда из крана потечет вода;

- закрыть кран горячей воды на смеси теле и убедиться в отсутствии протечек.

Если из крана горячей воды течет вода – бак заполнен водой полностью. Только после этого можно подклю-

чить бак к электросети.

В случае неуверенности в том, есть ли в водонагревателе вода, не подключайте его к электросети.

Внимание!

Подключение к электросети производится только после наполнения прибора водой (обратное может приве-

сти к сгоранию нагревательного элемента и порчe прибора).

Под клю че ние к элек тро се ти

Вставьте вилку водонагревателя в розетку, после этого загорится дисплей на панели управления. Это

означает, что водонагреватель включен и на него подается питание. Выставите с помощью регулировки

температуры нагрева необходимый уровень нагрева воды от low до high. Температура нагрева воды будет

отображаться на дисплее по мере нагрева. Индикатор Eco – ЭКО-режим, соответствует температуре нагре-

ва 50 – 55 °С. Нагрев воды отключается автоматически при достижении заданной температуры и включает-

ся для подогрева автоматически. Когда температура воды достигнет заданной, нагрев прекратится. Режим

половинной и полной мощности включается путем нажатия кнопки на панели управления.

Рассчитанные данные для меди

Выбор сечения кабеля (провода) по мощности и длине из меди, U = 220 B, одна фаза

Р, кВт 1 2 3 3,5 4 6 8

I, A 4,5 9,1 13,6 15,9 18,2 27,3 36,4

Сечение токопроводящей жилы, мм

1 1 1,5 2,5 2,5 4 6

Максимально допустимая длина кабеля при

указанном сечении, м

34,6 17,3 17,3 24,7 21,6 23 27

Ус та нов ка тем пе ра ту ры

С помощью ручки регулировки Вы можете настраивать температуру нагрева до 75 °C.

Устранение неполадок

Отказы Причины Устранение

Не горит индикатор

on/o

Сработала защита УЗО.

Протестируйте УЗО, нажав кнопку «test».

В случае, если УЗО прошло тестирование,

нажмите на кнопку (3) перезапуска. В случае,

если тестирование не проходит, свяжитесь со

специалистами по техническому обслуживанию

для осуществления ремонта (см. рис. 5).

Не поступает вода из

крана горячей воды

1. Подача воды по водопроводу

перекрыта.

2. Давление воды слишком

низкое.

3. Перекрыт впускной кран

водопровода.

1. Дождитесь возобновления подачи воды.

2. Используйте водонагреватель, когда

давление воды снова возрастет.

3. Откройте впускной кран водопровода

Температура, подаваемой

горячей воды, превышает

допустимый уровень

в 75

Отказ системы регулирования

температуры. Нагрев не

отключается.

1. Необходимо немедленно выключить

водонагреватель из сети.

2. Свяжитесь со специалистами по

техническому обслуживанию для

осуществления ремонта.

Технические характеристики

Параметры / Модель EWH 30 Fidelity EWH 50 Fidelity

Номинальный (полезный) объем, л 30 (30) 50 (46)

Мощность I ступень, Вт 1500 1500

Мощность II ступень, Вт 3000 3000

Напряжение сети/частота тока, В~Гц 230~50 230~50

Минимальное давление воды, бар 0,8 0,8

Максимальное давление воды, бар* 6 6

Номинальный ток, А 13 13

Максимальная температура воды, °С 75 75

Время нагрева с 10 °С до 75 °С, ч** 0,8 1,3

Степень защиты внешней оболочки IPХ4 IPХ4

Класс электрозащиты I класс I класс

Размеры прибора (Ш×В×Г), мм 290×735×300 290×1135×300

Размеры упаковки (Ш×В×Г), мм 840×350×350 1240×350×350

Вес нетто/брутто, кг 9,8/11,0 13,0/ 14,5

При максимальном давлении начинается сброс излишков давления через предохранительный клапан. Если давление

в водопроводной сети превышает 6 бар (номинальное рабочее давление), необходима установка понижающего

редукционного клапана.

** Время нагрева указано при полной мощности нагрева и рассчитано при идеальных условиях окружающей среды.

Производитель оставляет за собой право на внесение изменений.

УЗО (Устройство защитного отключения)

• 100% предотвращение поражения электрическим током.

• Следуйте инструкции по установке при подключении

электроводонагревателя аккумуляционного бытового.

• При подключении к электрической сети питания на лицевой стороне

УЗО загорится индикатор Power (1).

• Для тестирования УЗО нажмите кнопку TEST (2).

Индикатор Power (1) будет отключен.

• Для перезапуска УЗО нажмите кнопку (3).

Габаритные размеры

Размер / Литраж 30 50

A 740 1140

B 290 290

B1 300 300

C 290 290

D 175 175

E 360 770

F 210 210

G 140 140

Уход и техническое обслуживание

Примечание:

Перед обслуживанием всегда отключайте водонагреватель от электрической сети.

Водонагреватель не требует дополнительного ухода. Необходимо время от времени протирать кор-

пус мягкой тряпкой, либо влажной губкой, чтобы не нанести повреждения корпусу водонагревателя.

Запрещается использование агрессивных химических средств.

Для обеспечения продолжительного срока службы и сохранению действующей гарантии на внутрен-

нюю водосодержащую емкость необходимо не позже, чем через год после начала эксплуатации прове-

сти техническое обслуживание силами квалифицированных специалистов, которое должно включать

в себя обязательную проверку наличия накипи на ТЭНе и внутренней полости водосодержащей емко-

сти, а также состояние магниевого анода.

Гарантийные обязательства на водосодержащую емкость, нагревательный элемент при изношенном

магниевом аноде (остаточный объем менее 30% от первоначального) аннулируются. Магниевый анод

является расходным материалом, и не подлежит замене погарантии.

Подтверждением проведения технического обслуживания является заполненный пункт в таблице про-

веденных ТО. Врегионах с особо жесткой водой, с водой, включающей в себя коррозийно активные

примеси, либо водой, не соответствующей действующим нормам ГОСТ, может потребоваться чаще

проводить такую проверку. Для этого нужно получить соответствующую информацию у специалиста

либо прямо на предприятии, обеспечивающем водоснабжение! В случае, если не было произведено

техническое обслуживание, либо при полном износе/отсутствии магниевого анода в водонагревателе

гарантийный обязательства наводонагреватель аннулируются.

По результатам осмотра водонагревателя при первом техническом обслуживании, устанавливается

периодичность регулярного, технического обслуживания, которого необходимо придерживаться в

течение всего периода эксплуатации прибора.

Вслучае смены адреса эксплуатации прибора, а так же выявленных в результате очередного техни-

ческого обслуживания изменений условий эксплуатации (качество воды), регулярность технического

обслуживания может быть пересмотрена.

Примечание:

Накопление накипи на ТЭНе и наличие осадка во внутреннем баке может привести к выходу из строя

водонагревателя и является основанием, для отказа в гарантийном обслуживании. Регулярное техни-

ческое обслуживание, является профилактическое мерой и не входит в гарантийные обязательства.

Устройство для сброса давления должно проверяться на срабатывание регулярно для удаления

известковых осадков.

В за пре щен ном пространстве не раз ре ша ет ся ус та нав ли вать вы клю ча те ли, ро зет ки и ос ве ти тель ные

при бо ры. В за щит ном пространстве ус та нов ка вы клю ча те лей за пре ща ет ся, од на ко, мож но ус та нав-

ли вать ро зет ки с за зем ле ни ем. Во до на гре ва тель сле ду ет ус та нав ли вать за пре де ла ми за пре щен но го

объ ема, что бы на не го не по па да ли струи во ды.

Под клю че ние при бо ра к элек тро се ти долж но быть осу щест в ле но через выделенную розетку с заземлени-

ем, подключенную к индивидуальному автоматическому выключателю в распределительном щите.

Для обес пе че ния без опас но с ти ра бо ты во до на гре ва те ля дол жен быть ус та нов лен автомат под хо дя-

ще го но ми на ла.

Под клю че ние к элек тро се ти долж но вклю чать в се бя за зем ле ние. Вил ку ка бе ля пи та ния во до на гре ва-

те ля со спе ци аль ным разъ емом для за зем ле ния сле ду ет встав лять толь ко в розетку, имеющую соответ-

ствующее заземление.

При ежедневном использовании ре ко мен ду ет ся дер жать во до на гре ва тель вклю чен ным в сеть,

по сколь ку тер мо стат вклю ча ет на грев толь ко то г да, ко г да это тре бу ет ся для под дер жа ния ус та нов лен-

ной тем пе ра ту ры.

Слив во ды. Из во до на гре ва те ля сле ду ет пол но стью слить во ду, ес ли он не бу дет ис поль зо вать ся в те че-

ние дли тель но го вре ме ни или тем пе ра ту ра в по ме ще нии, где он ус та нов лен мо жет опу с тить ся ни же

0°С. Слив мож но про из ве с ти с по мо щью пред ох ра ни тель но го кла па на, при этом воз мож но под те ка ние

из-под што ка кла па на.

Примечание:

Для сли ва можно пред ус мо т реть трой ник с вен ти лем меж ду кла па ном и втул кой.

Пе ред сли вом во ды из во до на гре ва те ля не за будь те:

• от клю чить во до на гре ва тель от се ти;

• за крыть вен тиль входа воды;

• от крыть кран го ря чей во ды.

Регулярно проводите техническое обслуживание вашего водонагревателя с помощью специалистов

авторизированного сервисного центра.

Внимание:

Ни в ко ем слу чае не сни май те крыш ку во до на гре ва те ля, не от клю чив его пред ва ри тель но от элек тро-

се ти.

Правила утилизации

По истечении срока службы прибор должен подвергаться утилизации в соответствии с нормами, пра-

вилами и способами, действующими в месте утилизации. Не выбрасывайте прибор вместе с бытовыми

отходами. По истечении срока службы прибора, сдавайте его в пункт сбора для утилизации, если

это предусмотрено мес тными нормами и правилами. Это поможет избежать возможных последс твий

на окружающую среду и здоровье человека, а также будет способствовать повторному использованию

компонентов изделия. Информацию о том, где и как можно утилизировать прибор, можно получить

от местных органов власти.

Га р а н т и я

Гарантийный срок на водосодержащую емкость (бак) составляет 84 (восемьдесят четыре) месяцев,

остальные элементы изделия – 24 (двадцать четыре) месяца.

Га ран тий ное об слу жи ва ние про из во дит ся в со от вет ствии с га ран тий ны ми обя за тель ст ва ми, пе ре чис-

лин ны ми в га ран тий ном та ло не. Из го то ви тель ос тав ля ет за со бой пра во на вне се ние из ме не ний в кон-

струк цию и ха рак те ри с ти ки при бо ра, без предварительного уведомления.

Срок службы прибора — 10 лет.

К о м п л е к т а ц и я

Элек три че с кий во до на гре ва тель на ко пи тель но го ти па уком плек то ван ос нов ны ми эле мен та ми для

ус та нов ки и под клю че ния.

В ком плект во до на гре ва те ля вхо дит:

• водонагреватель со шнуром питания − 1 шт.;

• предохранительный клапан − 1 шт.;

• УЗО с инструкцией по пользованию − 1 шт.;

• крепежные анкеры для монтажа − 2 шт.;

• инструкция пользователя − 1 шт.;

• гарантийный талон (в инструкции) − 1 шт.

Дата изготовления

Дата изготовления зашифрована в code-128. Дата изготовления указывается на этикетке на приборе и

определяется следующим образом:

месяц и год производства

Транспортировка и хранение

Водонагреватели в упаковке изготовителя могут транспортироваться всеми видами крытого транспор-

та в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. Условия

транспортирования при температуре от - 50 до + 50 °С и при относительной влажности до 80 % (при

плюс 25 °С). При транспортировании должны быть исключены любые возможные удары и перемеще-

ния упаковок с водонагревателями внутри транспортного средства. Транспортирование и штабелиро-

вание производить в соответствии с манипуляционными знаками указанными на упаковке.

Водонагреватели должны храниться в упаковке изготовителя в условиях хранения от + 1°С до + 40 °С

и относительной влажности до 80 % (при 25 °С).

Сертификация

Товар сертифицирован на территории Таможенного союза.

Товар соответствует требованиям:

ТР ТС 004/2011 «О безопасности низковольтного оборудования»

ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники

ирадиоэлектроники»

Информация о сертификации может изменяться. При необходимости, обращайтесь к продавцу

за получением информации о сертификации.

Изготовитель и организация, уполномоченныe на принятие претензий на территории

Таможенного союза:

Общество с ограниченной ответственностью «Ижевский завод тепловой техники»

Россия, 426052, Удмуртская Республика, г. Ижевск, ул. Лесозаводская, д. 23/110.

Тел.: +7 (3412) 905-410, Факс: +7 (3412) 905-411, e-mail: office@iztt.ru.

Сделано в России

В тексте и цифровых обозначениях инструкции могут быть допущены технические ошибки и опечатки.

Изменения технических характеристик и ассортимента могут быть произведены без предварительного

уведомления.

Electrolux is a registered trademark used under license from ABElectrolux (publ). Электролюкс — зареги-

стрированная торговая марка, используемая в соответствии с лицензией Electrolux AB (публ.).

www.home-comfort.сom

2021/1

Code-128

Ф.И.О. покупателя: ..............................................................................................................

..............................................................................................................................................

Адрес: ..................................................................................................................................

..............................................................................................................................................

Телефон: ..............................................................................................................................

Код заказа: ..........................................................................................................................

Дата ремонта: ......................................................................................................................

Сервис-центр: .......................................................................................................................

Мастер:........... .....................................................................................................................
