микропереключатель протока воды отключит подачу газа и водонагреватель

отключиться, дисплей отключиться.

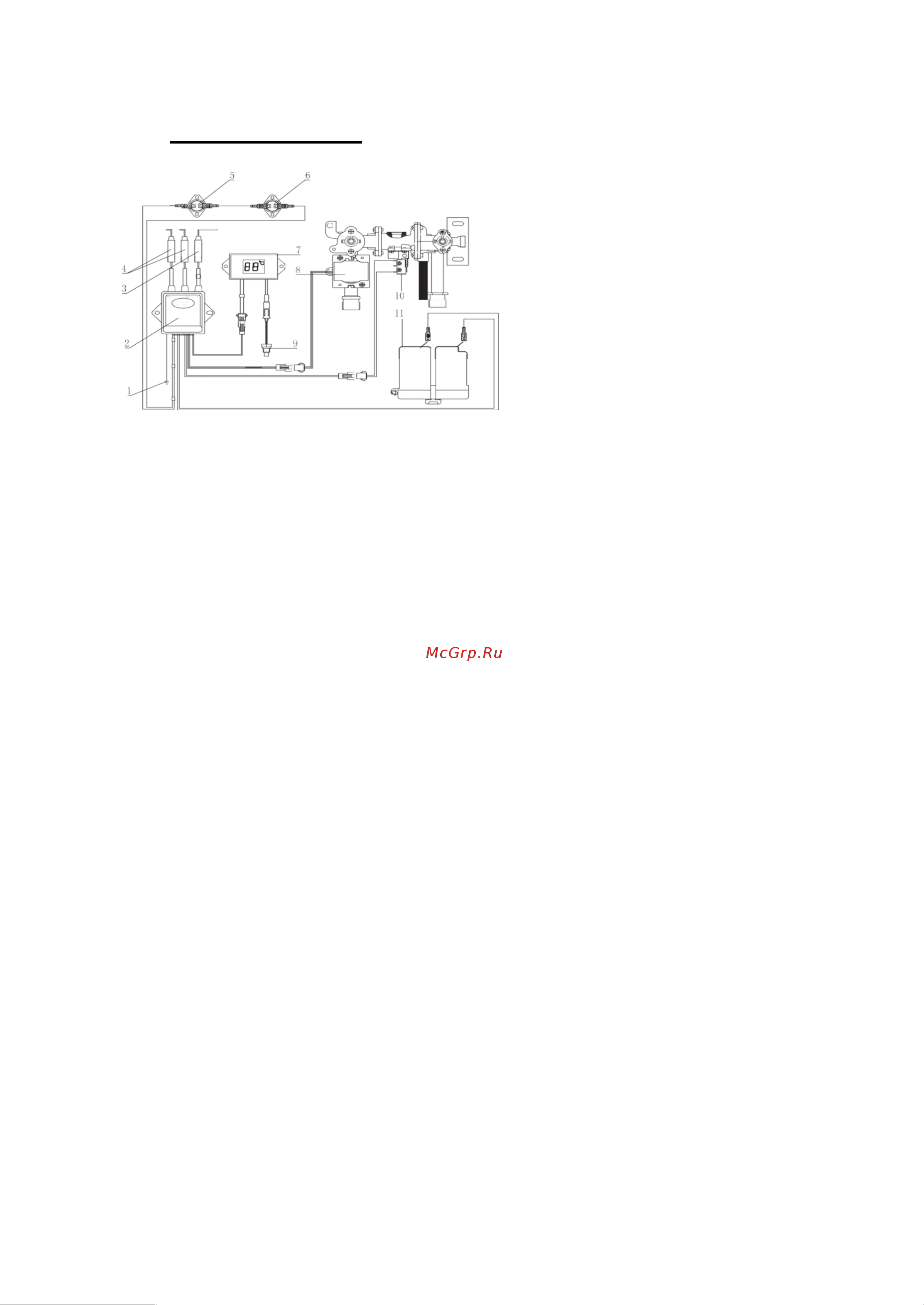

3.5 Электрическая схема

рис. 3

1. Клема для подключения заземления

2. Модуль элктроники

3. Электрод ионизации

4. Электроды розжига

5. Датчик защиты от перегрева отводящихся сгоревших газов

6. Датчик защиты от перегрева воды

7. Дисплей

8. Соленоид газового узла

9. Датчик температуры горячей воды

10. Микропереключатель

11. Отсек для батареек

ПОРЯДОК УСТАНОВКИ

Место установки

Аппарат необходимо устанавливать на кухнях или других нежилых отапливаемых

помещениях в соответствии с проектом газификации и СНиП 42-012002, СП 42-101-2003,

ПБ 12-529-03, СНиП II-35-76, СНиП 2.04.05-91.

При работе аппарата открытого типа происходит сжигание кислорода в помещении.

Поэтому оно должно иметь окно с форточкой (открывающейся фрамугой) для

постоянного притока свежего воздуха во время работы водонагревателя.

Водонагреватель необходимо подсоединять как можно ближе к дымоходу с хорошей

тягой.

Запрещается устанавливать аппарат над источником тепла или открытого пламени

(например, над газовой плитой, электрическими нагревательными приборами).

Монтаж аппарата

Установка и монтаж аппарата должны производиться эксплуатационной

организацией газового хозяйства или другими организациями, имеющими лицензию

на данный вид деятельности.

Устанавливать аппарат необходимо на несгораемых стенах (кирпичные, бетонные,

облицованные керамической плиткой).

Запрещается установка аппарата на деревянной стене (перегородке).

Перед установкой аппарата на стену из трудновоспламеняемого материала

необходимо предварительно установить изоляцию, состоящую из оцинкованного

листа толщиной 0,8-1 мм по листу базальтового теплоизоляционного картона БТК

толщиной 3.5 мм. Изоляция должна выступать за габариты корпуса аппарата не

менее чем на 100 мм с каждой стороны. Расстояние от боковых поверхностей
