Руководство по эксплуатации бойлера

Технические характеристики циркуляционных насосов должны соответствовать техническим

характеристикам бойлера, указанным в таблице 1, и системе отопления в здании.

1. Стальной бак с эмалированным покрытием

2. Телообменник, толщина стали 3 мм

3. Теплоизоляция высокой плотности

4. ТЭН

5. Трехклеммный термостат управления

6. Магниевый анод

А. Подача холодной воды в бойлер

B. Выход горячей воды из бойлера

С. Подача теплоносителя из котла

D. Возврат теплоносителя в котел

Е. Автоматика управления циркуляционным насосом

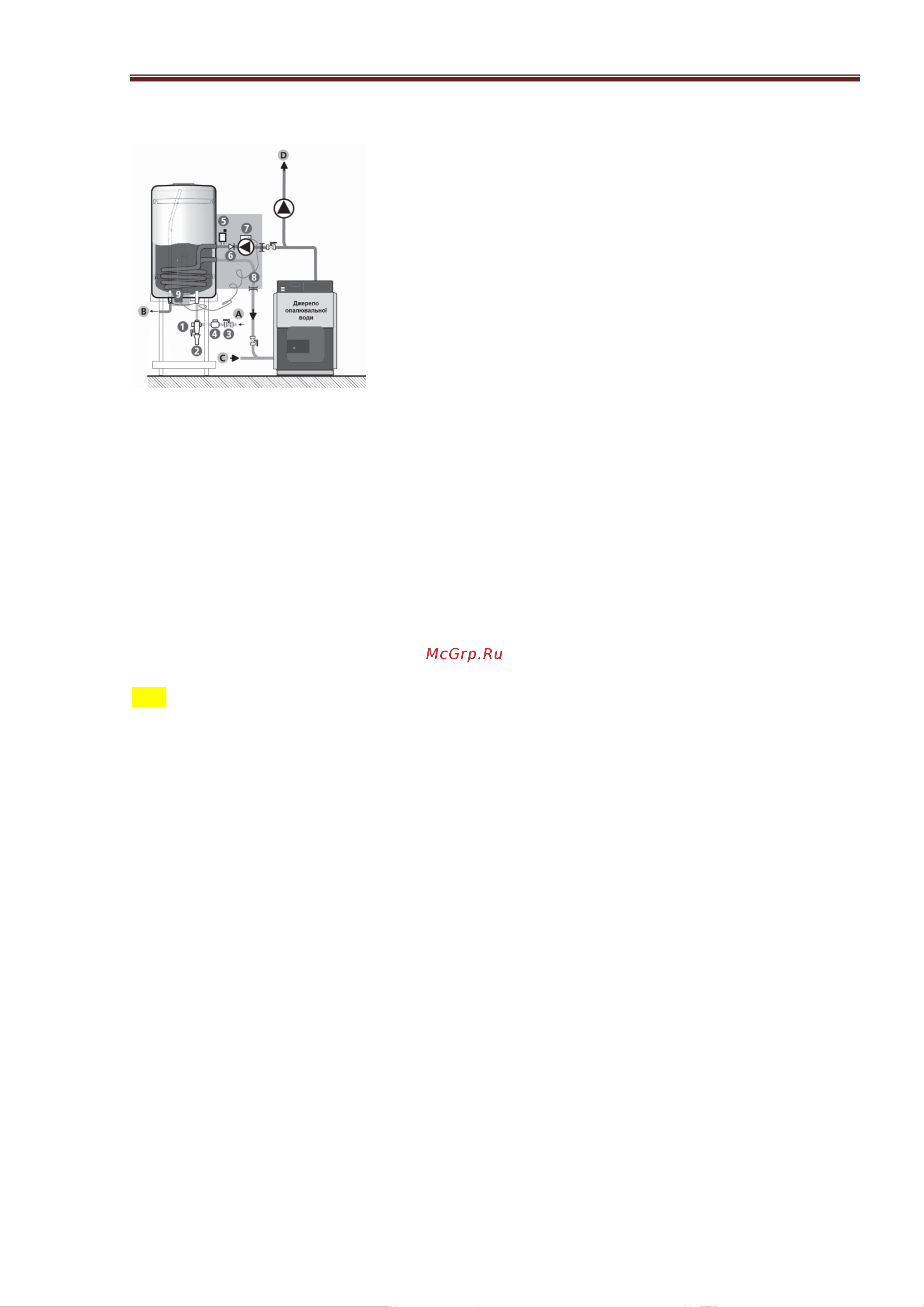

Рис.5 Подключение бойлера

6.4. Подключение к электросети

Корпус бойлера должен быть заземлен. Подключение бойлера к электросети 220 В должен

проводиться трехжильным медным кабелем (фаза, нуль, заземление). Кабель подключается к

щитку электропитания квартиры, чтобы не перегружать существующую проводку.

Сечение кабеля 1,5 мм. В цепь электропитания необходимо установить автоматический

выключатель с током отсечения равным 10А.

Для защиты электрооборудования от перенапряжения в условиях категории перенапряжения III

способы отключения должны быть вмонтированы в стационарную проводку согласно ДСТУ ІЕС-

60335-1:2004.

В случае повреждения шнура электропитания, его необходимо заменить специальным шнуром,

предоставленным производителем или сервисной службой.

Внимание! Перед началом эксплуатации убедитесь, что между корпусом бойлера (клемма

……) и нулевым проводом на клемме терморегулятора отсутствует переменный ток.

Наличие между ними напряжения может привести к поломке внутреннего бака бойлера. В

этом случае бойлер не подлежит гарантийному ремонту.

Схема подключения приведена на рис.6

Цепь «S» – подключение питания насоса теплообменника

Цепь «С» – переключение питания на насос системы отопления по достижении установленной

температуры в бойлере

Int – кнопка переключения «Зима / Лето»
