установлены в трёх положениях, вы можете это увидеть на рис.-2

1. Вертикально. В таком положении трубка для горячей воды расположена слева(Г), а для

холодной воды справа(Х).

2. Горизонтально с расположением трубок для воды с левой стороны. В этом случае трубка для

холодной воды (Х) располагается снизу, а трубка для горячей воды сверху.

Независимо от выбранного вами способа установки, гидравлический предохранительный клапан

устанавливается на трубку для холодной воды.

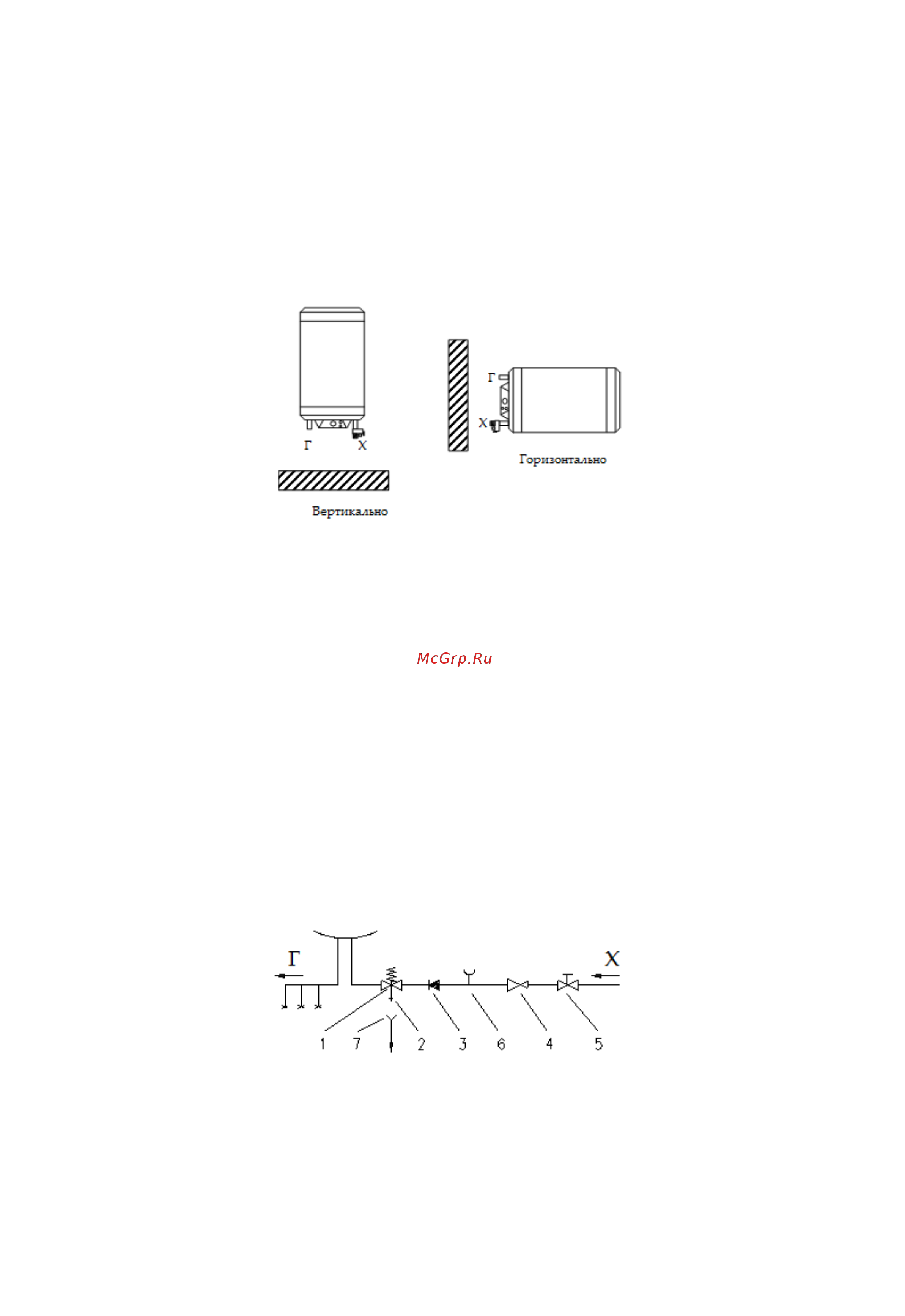

Рис. 2.- Водонагреватели APARICI TOP

Водонагреватель должен быть установлен на стену, с помощью крепежей минимальный диаметр

которых должен быть 8 мм.

3.- ПОДКЛЮЧЕНИЕ К ВОДОСНАБЖЕНИЮ.

Водонагреватель может быть подключен к замкнутой системе давления, что даёт возможность

использовать его сразу в нескольких местах одновременно. По соображениям безопасности труба

подачи воды должна быть оборудована предохранительным клапаном или альтернативным клапаном

класса безопасности, который предотвращает превышение номинального давление более чем на 0,1

МПа . Поскольку вода не может вернуться к системе водоснабжения, это может привести к каплям с

выхода предохранительного клапана Вы можете избежать капель под вашим устройством, которые

появляются из предохранительного клапана, установив трубку для слива этой влаги. Если у вас нет

возможности сделать дополнительную трубку для слива воды из предохранительного клапана, вы

можете решить эту проблему установив пустую ёмкость под предохранительным клапаном.

Рекомендуется убедиться, что предохранительный клапан работает должным образом, проверяя его

на регулярной основе, т.е. каждые 14 дней. Чтобы проверить клапан, необходим открыть впускное

отверстие возвратного клапана повернув регулятор на нём. Клапан работает нормально, если вода

выходит из сопла, когда выпускное отверстие открыто

Рис. 3 Установка в систему водоснабжения

1- Предохранительный клапан 6- Контрольная трубка

2- Проверка соединения клапана 7- Слив жидкости с обр.

клапана

3- Шаровый кран
