Электрический котёл “Monoblock X”/ “Control X”

Водонагреватель электрический модели «Control X» состоит из

водонагревателя 1, корпуса 2, клавиши выключателя котла 10,

контактора 6, контроллера 4, колодки подключения

циркуляционного насоса 8, колодки подключения цифровых

датчиков температуры 5, клеммы заземления 7 и колодки

подключения стабилизированного напряжения 220В 9. Внешний

вид котла представлен на рис 2.

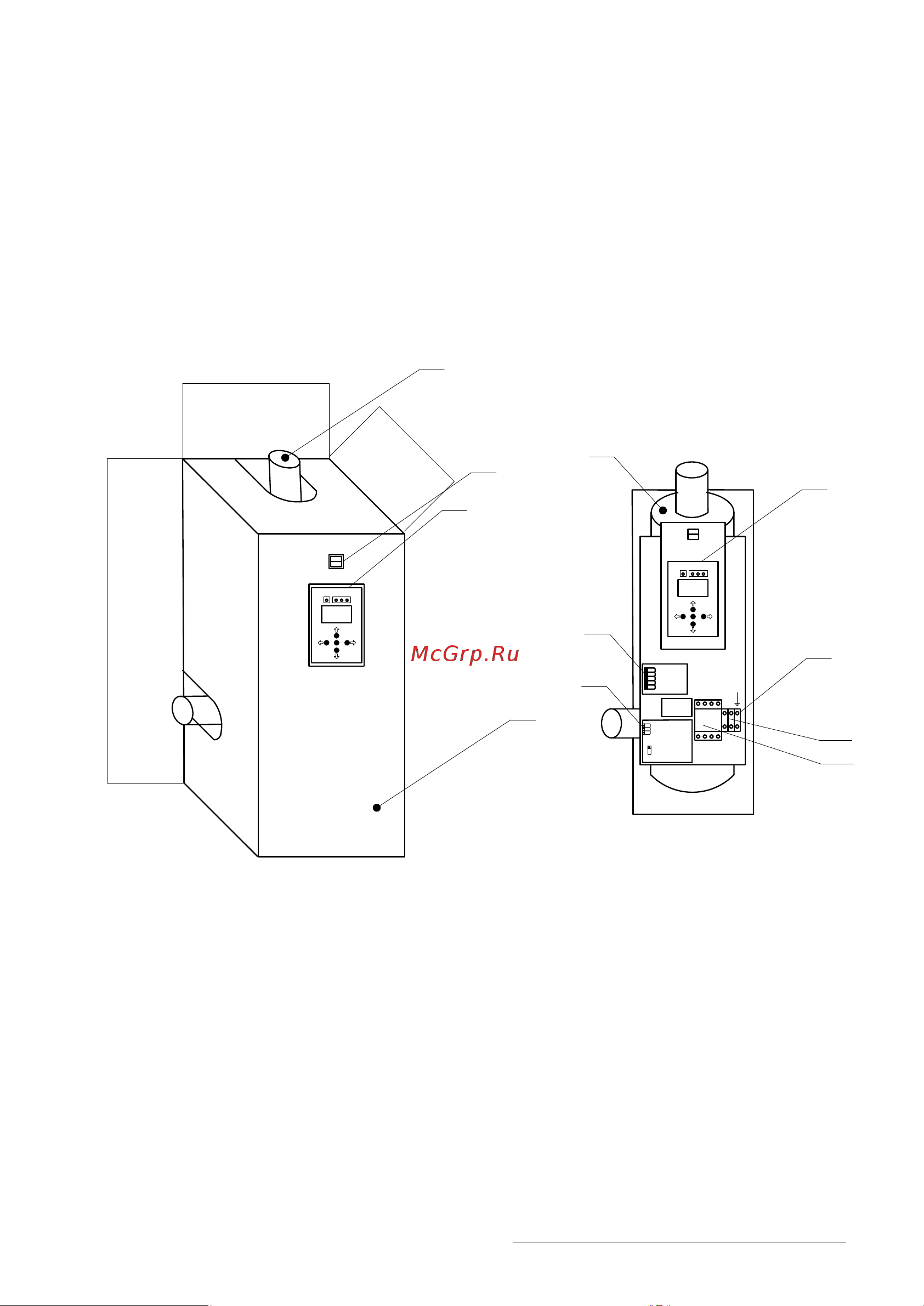

Рис.2 Общий вид изделия модели «Control X».

A B C N

240

580

280

Control X

Savitr

N L

вкл мощность нагрева

3.2. В качестве аварийного реле-ограничителя температуры по

воде используется термоконтакт на 75ºС, который предотвращает

закипание теплоносителя.

3.3. В электрокотлах предусмотрено ступенчатое изменение

мощности (см. табл. №1).
