1. ПРАВИЛА БЕЗОПАСНОСТИ

■ Розетка электропитания должна быть надежно заземлена. Номинальный ток розетки должен быть не

ниже 13 А. Розетка и вилка должны всегда быть сухими, чтобы не допустить короткого замыкания в

электрической сети.

■

Стена, на которую устанавливается водонагреватель, должна быть рассчитана на нагрузку, вдвое

превышающую общий вес водонагревателя, заполненного водой.

■ Предохранительный обратный клапан следует устанавливать в месте входа холодной воды (см. рис. 1).

■

При первом использовании водонагревателя (или при первом использовании после технического

обслуживания или чистки) не следует включать питание водонагревателя до полного заполнения водой.

Во время заполнения бака водонагревателя следует открыть кран горячей воды для спуска воздуха.

Как только бак наполнится водой и из крана потечет вода, кран можно закрыть.

■

Во время нагрева воды из отверстия выпуска давления обратного предохранительного клапана

может поступать вода. Это нормальное явление. Однако вслучае больших утечек следует связаться

соспециалистами по техническому обслуживанию. Отверстие выпуска давления ни при каких

обстоятельствах не должно быть заблокировано; в противном случае это может привести к поломке

водонагревателя.

■ На отверстие выпуска давления в предохранительном клапане нужно установить дренажную трубку и

вывести ее в канализацию на случай слива воды и стравливания избыточного давления*. Дренажная

трубка, соединенная с отверстием выпуска давления, должна быть направлена вниз.

■

Температура воды внутри водонагревателя может достигать 75°C. Во избежание ожогов вы можете

регулировать температуру воды при помощи крана смесителя.

■

Слить воду из водонагревателя можно спомощью обратного предохранительного клапана, перекрыв

при этом подачу холодной воды в водонагреватель и открыв дренажную ручку на предохранительном

клапане. При этом слив воды из водонагревателя должен осуществляться через дренажное отверстие

в клапане всистему отвода канализации (при сливе воды откройте на смесителе кран горячей воды

для заполнения водонагревателя воздухом).

■

Не оставляйте водонагреватель, наполненный водой, без питания и нагрева воды в помещении, где

температура может быть ниже 0°С.

■ В случае длительного отсутствия либо длительного неиспользования прибора перекрывайте краны на

входе и и выходе из водонагревателя и отключайте его от электрической сети, вынув вилку из розетки.

■

В случае повреждения одной из деталей водонагревателя необходимо связаться со специалистами

по техническому обслуживанию для осуществления ремонта. Следует использовать только запасные

детали, поставляемые производителем.

■

Прибор не предназначен для использования лицами (включая детей) с пониженными физическими,

сенсорными или умственными способностями или при отсутствии у них жизненного опыта или знаний,

если они не находятся под присмотром или не проинструктированы об использовании прибора лицом,

ответственным за их безопасность. Дети должны находиться под присмотром для недопущения игр

с прибором.

■

Из соображений безопасности для детей не оставляйте лежать упаковку (полиэтиленовую пленку,

картон) без присмотра.

■ Не позволяйте детям играть с полиэтиленовой пленкой. Опасность удушья!

2. НАЗНАЧЕНИЕ

Электрический водонагреватель накопительного типа предназначен для нагрева поступающей из водо-

провода холодной воды. Применяется исключительно в бытовых целях, вода из водонагревателя не пред-

назначена для питья и приготовления пищи.

У с т а н о в к а и п е р в ы й з а п у с к в о д о н а г р е в а т е л я д о л ж н ы п р о и з в о д и т ь с я к в а л и ф и ц и р о в а н н ы м с п е ц и а л и с т о м ,

к о т о р ы й м о ж е т н е с т и о т в е т с т в е н н о с т ь з а п р а в и л ь н о с т ь у с т а н о в к и и д а т ь р е к о м е н д а ц и и п о и с п о л ь з о в а 

н и ю в о д о н а г р е в а т е л я .

П р и п о д к л ю ч е н и и д о л ж н ы б ы т ь с о б л ю д е н ы д е й с т в у ю щ и е с т а н д а р т ы и п р а в и л а .

Перед установкой водонагревателя удостоверьтесь, что заземляющий электрод розетки должным обра-

зом заземлен. В случае отсутствия заземляющего электрода в розетке необходимо заземлить водона-

греватель отдельным заземляющим проводом к выводу заземления на крепеже фланца нагревательного

элемента. В случае отсутствия заземления запрещается осуществлять установку и эксплуатацию изделия.

Запрещается применять переносные розетки. Неправильная установка и эксплуатация электриче-

ского водонагревателя может привести к несчастным случаям или имущественному ущербу.

3. УСТРОЙСТВО ПРИБОРА

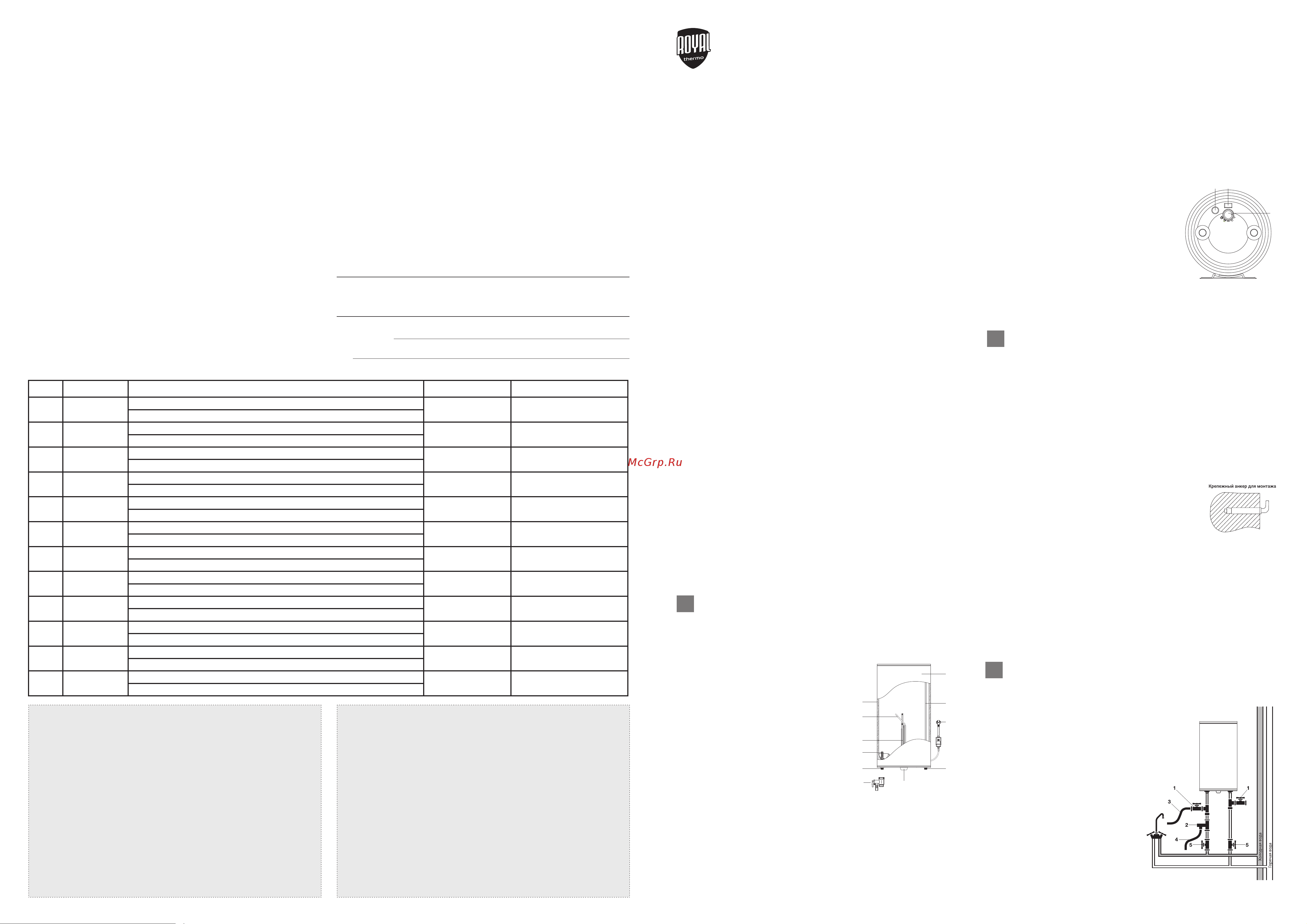

Рис. 1

1 Корпус

2 Ручка регулировки температуры

3 Выход горячей воды

4 Вход холодной воды

5 Магниевый анод

6 Нагревательный элемент

7 Трубка забора горячей воды

8 Трубка подачи холодой воды в бак

(с рассеивателем)

9 Шнур с евровилкой и блоком УЗО

10 Теплоизоляция

11 Предохранительный сливной клапан

Автоматический контроль температуры воды:

Открыв кран с горячей водой на смесителе на выходе

водонагревателя, на вход начинает поступать холодная

вода. Вода в баке смешивается и ее температура пони-

жается. Датчик термостата реагирует на понижение

температуры воды, автоматически включается нагрева-

тельный элемент (ТЭН) и подогревает воду до заданной

температуры. Когда температура достигнет заданной

величины, ТЭН автоматически отключается.

Три уровня защиты водонагревателя:

■ защита от перегрева;

■ защита от превышающего норму гидравлического давления;

■ УЗО (устройство защитного отключения).

Внутренние резервуары изготовлены из высококачественной медицинской нержавеющей стали. В

качестве дополнительной защиты внутреннего бака от коррозии водонагреватель оснащен магниевым

анодом. Необходимо проводить регулярное, не реже 1го раза в год, техническое обслуживание и при необ-

ходимости замену магниевого анода**.

Магниевый анод является неотъемлемой составной частью системы защиты водосодержащей емкости

и нагревательного элемента (ТЭНа) от коррозии. Необходимо ежегодно проверять состояние магниевого

анода. При сильном изнашивании магниевый анод необходимо заменить.

внём данные. Гарантийный талон должен содержать: наименование имодель изделия, его серийный номер, дата

продажи, атакже имеется подпись уполномоченного лица иштамп Продавца.

Вслучае неисправности прибора повине изготовителя обязательство поустранению неисправности будет возло-

жено науполномоченную изготовителем организацию. Вданном случае покупатель вправе обратиться кПродавцу.

Ответственность за неисправность прибора, возникшую по вине организации, проводившей установку (монтаж)

прибора возлагается намонтажную организацию. Вданном случае необходимо обратиться корганизации, прово-

дившей установку (монтаж) прибора.

Для установки (подключения) изделия (если оно нуждается вспециальной установке, подключении или сборке)

рекомендуем обращаться вспециализированные сервисные центры, где можете воспользоваться услугами ква-

лифицированных специалистов. Продавец, уполномоченная изготовителем организация, импортер иизготовитель

ненесут ответственности занедостатки изделия, возникшие изза его неправильной установки (подключения).

Настоящая гарантия недает права навозмещение ипокрытие ущерба, произошедшего врезультате переделки или

регулировки изделия, без предварительного письменного согласия изготовителя, сцелью приведения его всоот-

ветствие с национальными или местными техническими стандартами и нормами безопасности, действующими

влюбой другой стране, кроме РФ, где это изделие было первоначально продано.

Настоящая гарантия распространяется напроизводственные или конструкционные дефекты изделия

Выполнение ремонтных работ изамена дефектных деталей изделия специалистами уполномоченного сервисного

центра производятся всервисном центре или непосредственно уПокупателя (поусмотрению сервисного центра).

Гарантийный ремонт изделия на территории Российской Федерации выполняется всрок неболее 45 дней. Вслучае

если во время устранения недостатков товара станет очевидным, что они не будут устранены в определённый

соглашением Сторон срок, Стороны могут заключить соглашение оновом сроке устранения недостатков товара.

Гарантийный срок на комплектующие изделия (детали, которые могут быть сняты с изделия без применения

какихлибо инструментов, т. е. ящики, полки, решётки, корзины, насадки, щётки, трубки, шланги идр. подобные ком-

плектующие) составляет 3 (три) месяца. Гарантийный срок нановые комплектующие, установленные наизделие

при гарантийном или платном ремонте, либо приобретённые отдельно отизделия, составляет 3 (три) месяца содня

выдачи отремонтированного изделия Покупателю, либо продажи последнему этих комплектующих. Гарантийное

обслуживание на территории иных стран осуществляется в соответствии с требованиями местного законодатель-

ства. По вопросам гарантийного обслуживания можно обращаться к продавцу или по электронной почте.

Настоящая гарантия нераспространяется на:

■ периодическое обслуживание исервисное обслуживание изделия (чистку, замену фильтров или устройств,

выполняющих функции фильтров);

■ любые адаптации иизменения изделия, вт. ч. сцелью усовершенствования ирасширения обычной сферы

его применения, которая указана вИнструкции поэксплуатации изделия, без предварительного письмен-

ного согласия изготовителя.

Настоящая гарантия также непредоставляется вслучаях, если недостаток втоваре возник врезультате:

■ использования изделия непо его прямому назначению, невсоответствии сего Инструкцией поэксплуата-

ции, в том числе эксплуатации изделия с перегрузкой или совместно со вспомогательным оборудованием,

нерекомендуемым Продавцом, уполномоченной изготовителем организацией, импортёром, изготовителем;

■ наличия наизделии механических повреждений (сколов, трещин ит. д.), воздействий наизделие чрезмерной

силы, химически агрессивных веществ, высоких температур, повышенной влажности/запылённости, концен-

трированных паров, если чтолибо изперечисленного стало причиной неисправности изделия;

■ ремонта/наладки/инсталляции/адаптации/пуска изделия вэксплуатацию неуполномоченными натоорга-

низациями/ лицами;

■ неаккуратного обращения сустройством, ставшего причиной физических, либо косметических поврежде-

ний поверхности;

■ если нарушены правила транспортировки/хранения/монтажа/эксплуатации;

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Электроводонагреватель

аккумуляционный бытовой

RWH 30 Fidelity, RWH 50 Fidelity.

Тепловой нагревательный элемент (ТЭН), надежен и безопасен в эксплуатации, имеет долгий срок службы

при правильной эксплуатации.

ЭКОрежим (eco) на панели управления обеспечивает:

■ нагрев воды в водонагревателе до температуры около 55 °С;

■ снижает вероятность образования накипи;

■ влияет на повышение рабочего ресурса водонагревателя.

Внутренняя утолщенная пенополиуретановая теплоизоляция позволяет эффективно сохранять температу-

ру нагретой воды, сводит к минимуму теплопотери и снижает энергопотребление водонагревателя.

Встроенный температурный регулятор: обеспечивает постоянный и надежный контроль температуры

воды в водонагревателе.

С помощью ручки регулировки Вы можете устанавливать температуру нагрева до 75°C. Шкала регулировки

отмечена диапазоном:

low – низкая температура нагрева (35 °C);

eco – ЭКОрежим – 5055 °С;

high – высокая температура нагрева (75 °C).

Простая и удобная эксплуатация и обслуживание водонагревателя.

Вне зависимости от выбранного режима мощности при помощи ручки регулировки можно выбрать темпе-

ратуру, до которой необходимо нагреть воду.

4. ПАНЕЛЬ УПРАВЛЕНИЯ

1. Индикатор нагрева горит белым цветом, когда идет нагрев воды.

2. Ручка регулировки температуры:

off — метка соответствует отключению водонагревателя, пере-

водя рукоятку в положение off раздается характерный

щелчок;

low — метка соответствует минимальной температуре нагрева

воды в водонагревателе (включение нагрева);

eco — метка ЭКОрежим соответствует температуре нагрева

воды в водонагревателе до 55 °С;

high — метка соответствует максимальной температуре нагрева

воды в водонагревателе (75 °С).

3. Кнопка переключения мощности нагрева

– Положение I — половинная мощность 1.5 кВт;

– Положение II — полная мощность, 3 кВт;

– Положение O — ТЭНы отключены, питание на них не подается.

5. МОНТАЖ ВОДОНАГРЕВАТЕ ЛЯ

Удостоверьтесь, что для установки электрического водонагревателя используются оригинальные

д е т а л и , п р е д о с т а в л е н н ы е п р о и з в о д и т е л е м , к о т о р ы е м о г у т в ы д е р ж а т ь в е с н а п о л н е н н о г о в о д о й

во до на гре ва те ля. Не устанавливайте водонагреватель на крепление, пока не убедитесь, что кре-

пление установлено надежно. В противном случае, электрический водонагреватель может упасть со стены,

что приведет к его повреждению или может стать причиной серьезных травм. При выборе мест под отвер-

стия для крепежных болтов удостоверьтесь, что с обеих сторон от стен ванной комнаты или другого помеще-

ния до корпуса водонагревателя имеется зазор не менее 0,2 м, а со стороны подключения труб не менее

0,5м, для облегчения доступа при проведении технического обслуживания в случае необходимости.

В случае если в водонагреватель поступает вода напрямую из скважин, колодцев или водонапорных

башен, для эксплуатации водонагревателя обязательно нужно использовать фильтр грубой очистки, для

поступающей в водонагреватель, холодной воды.

Фильтр грубой очистки можно приобрести в специализированных магазинах.

Если фильтр грубой очистки не установлен, гарантия на изделие не распространяется.

Электрический водонагреватель следует устанавливать на твердую вертикальную поверхность (стену).

Установка водонагревателей серии Fidelity существенно облегчается возможностью установить

их как вертикально, так и горизонтально в любом месте вашего дома, в отапливаемом (!) помещении.

Желательно установить водонагреватель как можно ближе к месту использования горячей воды, посколь-

ку чем меньше длина труб, тем меньше потери тепла. Как показано на рис. 4а, при горизонтальной установ-

ке водонагревателя трубы подводки должны быть расположены справа. При установке водонагревателя

рядом со стеной, оставьте рекомендованное свободное пространство для технического обслуживания. Не

устанавливайте водонагреватель на горизонтальной поверхности и вплотную к полу.

Рис. 3

После выбора места монтажа определите места под два крепежных болта с

крюками (в зависимости от спецификаций выбранного изделия). Проделайте

в стене два отверстия необходимой глубины, соответствующие размеру

крепежных болтов, вставьте винты, поверните крюк вверх, плотно затяните

гайки, а затем установите на него электрический водонагреватель (см. рис. 3).

Если ванная комната слишком мала для установки водонагревателя, он

может быть установлен в любом другом помещении, защищенном от попа-

дания прямых солнечных лучей и дождя. Однако для сокращения тепловых

потерь в трубопроводе водонагреватель следует устанавливать как можно

ближе к месту использования воды.

Для подключения водонагревателя к водопроводу применяются трубы диа-

метром G1/2. Подключение обратного предохранительного клапана: клапан

следует устанавливать в месте входа холодной воды (удостоверьтесь, что гибкая сливная трубка установ-

лена, на отверстие спуска давления и слива воды и направлена вниз в специальный дренаж для удаления

воды). Во избежание протечек при подключении трубопровода на концы резьбовых соединений следует

установить комплектные резиновые уплотнительные прокладки. Если необходимо реализовать систему

водоснабжения на несколько водоразборных точек, используйте способ соединения (см. рис. 4).

6. ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

Для подключения водонагревателя к водопроводу применяются трубы диаметром G1/2.

Подключение обратного предохранительного клапана: клапан следует устанавливать в месте входа

холодной воды (удостоверьтесь, что гибкая сливная трубка установлена, на отверстие спуска давления и

слива воды и направлена вниз в специальный дренаж для удаления воды).

Для установки гибкой подводки и клапана безопасности не рекомендуется использовать допол-

нительные материалы, которые не входят в комплектацию водонагревателя. В накидной гайке

гибкой подводки имеется резиновая прокладка, которая обеспечивает герметичность соедине-

ния подводки и клапана безопасности. При затягивании необходимо исключить резкие рывковые уси-

лия, а также ограничить момент затяжки 25-30 Н×м.

Во избежание протечек при подключении трубо-

провода на концы резьбовых соединений следует

установить комплектные резиновые уплотнитель-

ные прокладки. Если необходимо реализовать

систему водоснабжения на несколько водораз-

борных точек, используйте способ соединения

(см.рис. 4).

1 Тройники

2 Предохранительный клапан

3 Сливная трубка

4 Дренажный шланг

5 Вентили

Рис. 4

* При нагреве вода расширяется, в результате увеличивается давление в водонагревателе. Во избежание повреждения водонагревателя

обязательно используйте предохранительный клапан.

** Только для моделей, оснащенных магниевым анодом.

Рис. 2

3 1

Ф.И.О. покупателя: ....................................................................................................................

......................................................................................................................................................

Адрес: ..........................................................................................................................................

......................................................................................................................................................

Телефон: .....................................................................................................................................

Код заказа: .................................................................................................................................

Дата ремонта: ............................................................................................................................

Сервисцентр: ..............................................................................................................................

Мастер: .......................................................................................................................................
