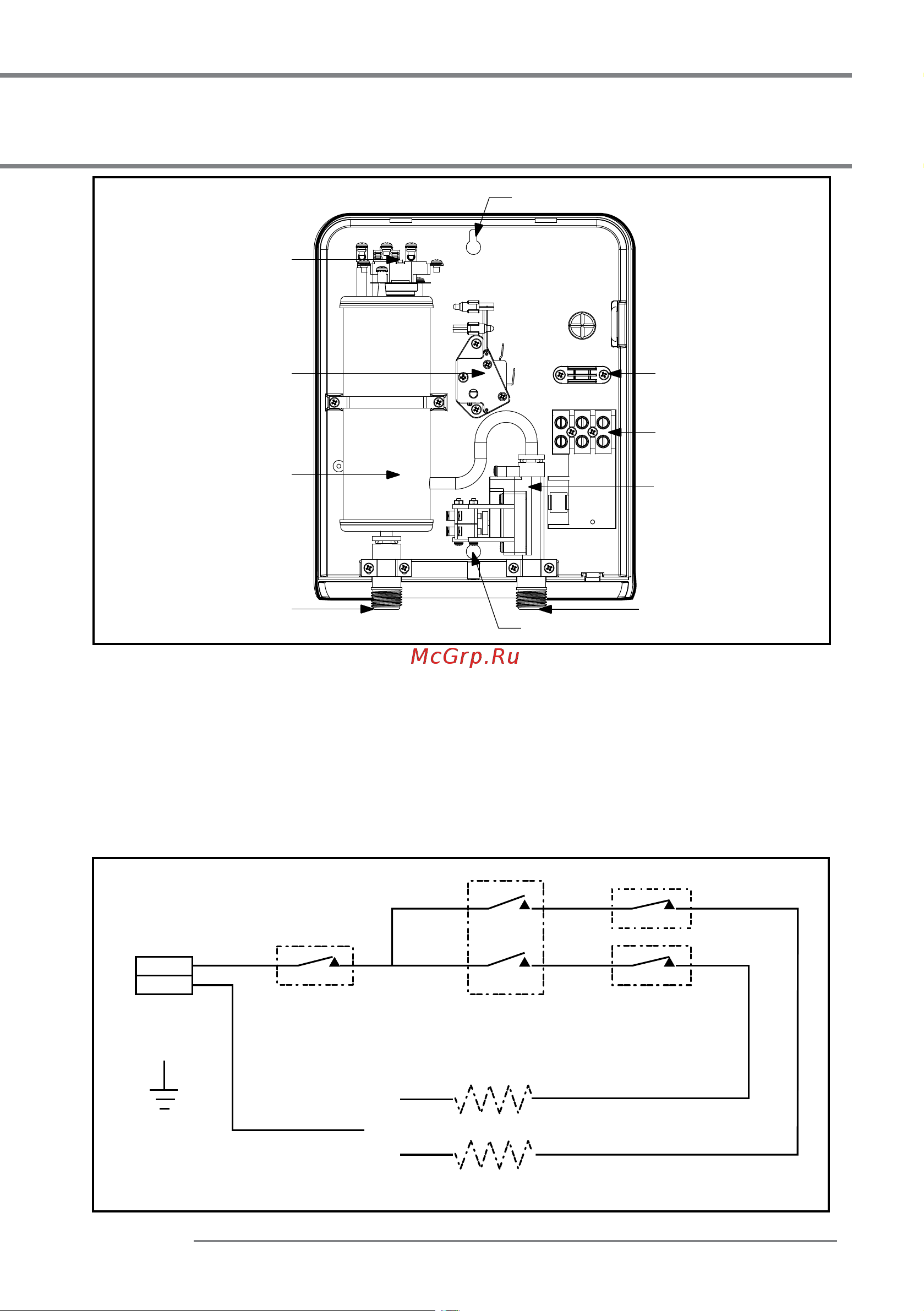

Pис. 6
L
N
Электросеть
220 B
Сбрасываемое вручную
устройство защиты
от перегрева
Диф.
манометрический
выключатель
2 кВт, 220 В / 2,5 кВт, 230 В / 3 кВт, 220 В / 4,4 кВт, 220 В
4 кВт, 220 В / 4,7 кВт, 230 В / 5 кВт, 220 В / 5,5 кВт, 220 В
Нагревательные элементы
Ступенчатый
переключатель
Pис. 7
3
3
11
9
8
10
4
5
7
6
STIEBEL ELTRON
5
Инструкция по установке
Описание деталей
1. Ручка регулятора
2. Индикатор электропитания
3. Крепежное отверстие (2NOS.)
4. Зажим для кабеля
5. Клеммная колодка
6. Манометрический выключатель
7. Вход (холодная вода)
8. Выход (горячая вода)
9. Медный бак
10. Ступенчатый регулятор
11. Предохранительный
расцепитель
