6 | 303644-38707-9042
РУССКИЙ
1. Общие указания
1.1 Соответствующие приборы
Теплоизоляция
WDV611, номер для заказа 232875
WDV1011, номер для заказа 232876
WDV612, номер для заказа 232877
WDV1012, номер для заказа 232878
WDV650, номер для заказа 232879
Принадлежность для напольных накопительных
водонагревателей
SHO AC 600-1000 | SB 602-1002 AC | SB 650/3 AC
Указание
Необходимо соблюдать требования прилагаемой
к прибору инструкции по эксплуатации и монтажу.
1.2 Сопутствующие документы
Инструкция по эксплуатации и монтажу
SHO AC 600-1000
Инструкция по эксплуатации и монтажу
SB 602-1002 AC | SB 650/3 AC
2. Монтаж теплоизоляционного
материала

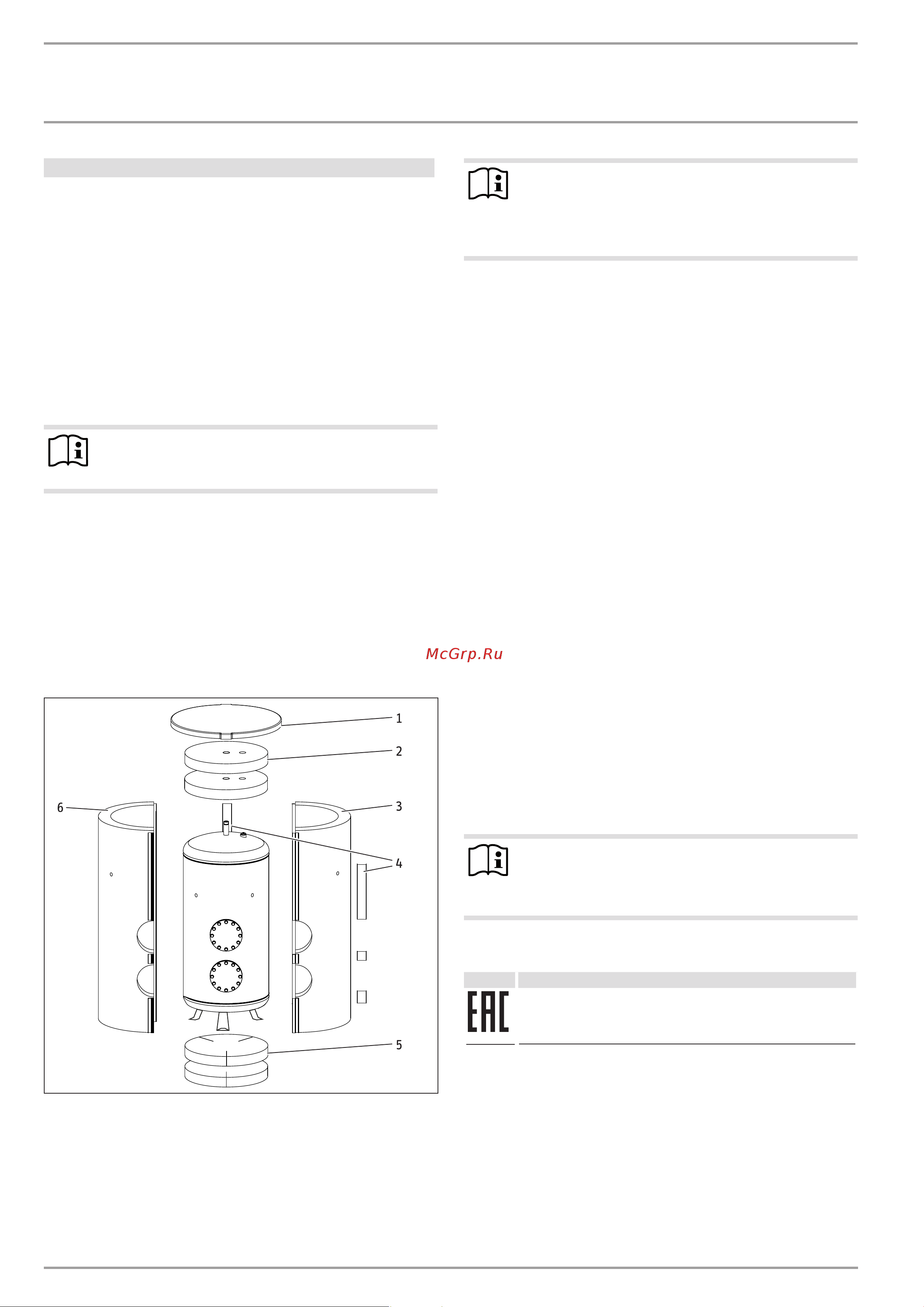

На рисунке в качестве примера показан прибор SB 602 AC.
1
2
3
4
5
26_02_09_0082
6
1 Крышка
2 Верхний сегмент теплоизоляции
3 Правый сегмент теплоизоляции
4 Защитная планка
5 Нижний сегмент теплоизоляции
6 Левый сегмент теплоизоляции
Указание
Перед монтажом теплоизоляции необходимо
выполнить подключение линии холодной воды и,
при необходимости, удлинителя циркуляционной
линии.
Монтаж теплоизоляции следует по возможности
выполнять вдвоем. Чтобы предотвратить загрязнения
во время монтажа нужно пользоваться защитными
перчатками.
Установить два сегмента теплоизоляции с прорезями
на дно прибора, между опорами резервуара.
Установить правый и левый сегменты теплоизоляции
над подключениями прибора. Для подключений
холодной воды справа и слева предусмотрены
углубления.
Соединить сегменты теплоизоляции (с углублениями
для подключений) на лицевой стороне прибора,
защелкнув планку с крючками-защелками. При
необходимости для временного удержания планки с
защелками можно использовать принадлежности для
монтажных работ.
На планку с защелками установить защитные планки.
Установить сегменты теплоизоляции вокруг
резервуара и соединить их сзади (сторонами без
углублений), защелкнув планку с крючками-защелками.
Постукивая и прижимая открытой ладонью, выровнять
сегменты теплоизоляции на приборе.
Застегнуть планку с защелками по направлению
сверху вниз, пока не защелкнется последний крючок.
На планку с защелками установить защитную планку.
Установить два сегмента теплоизоляции сверху
резервуара и накрыть их крышкой. При этом
индикатор износа анода пропустить через отверстие в
верхнем сегменте теплоизоляции и крышке.
Отверстия заклеить заглушками.
Указание
На теплоизоляцию наклеить дополнительную
заводскую табличку, расположив ее на видном
месте.
3. Знак технического контроля
Евразийское соответствие
Данный прибор соответствует требованиям безопасности
технического регламента Таможенного союза и прошел
соответствующие процедуры подтверждения соответствия.
ПРИЛОЖЕНИЕ WDV 611 | WDV 1011 | WDV 612 | WDV 1012 | WDV 650
Монтаж теплоизоляции
