1.6 Общий вид дрели представлен на рис.1

1.7 Механизм дрели расположен в обрезиненном пластиковом корпусе

(рис.1 поз.9), состоящем из двух частей: правой и левой. Он состоит из электро-

двигателя постоянного тока и редуктора с планетарным 2-х скоростным меха-

низмом. В нижней части корпуса, выполненного в форме рукоятки, находится

выключатель и разъём для присоединения аккумуляторной батареи.

1.8 Клавиша выключателя (рис.1 поз.5) расположена в передней части руко-

ятки. При нажатии на клавишу включается двигатель дрели. Усилие, приложен-

ное к клавише, изменяет скорость вращения двигателя. При запуске двигателя

автоматически включаются: светодиод (рис.1 поз.11), обеспечивающий локаль-

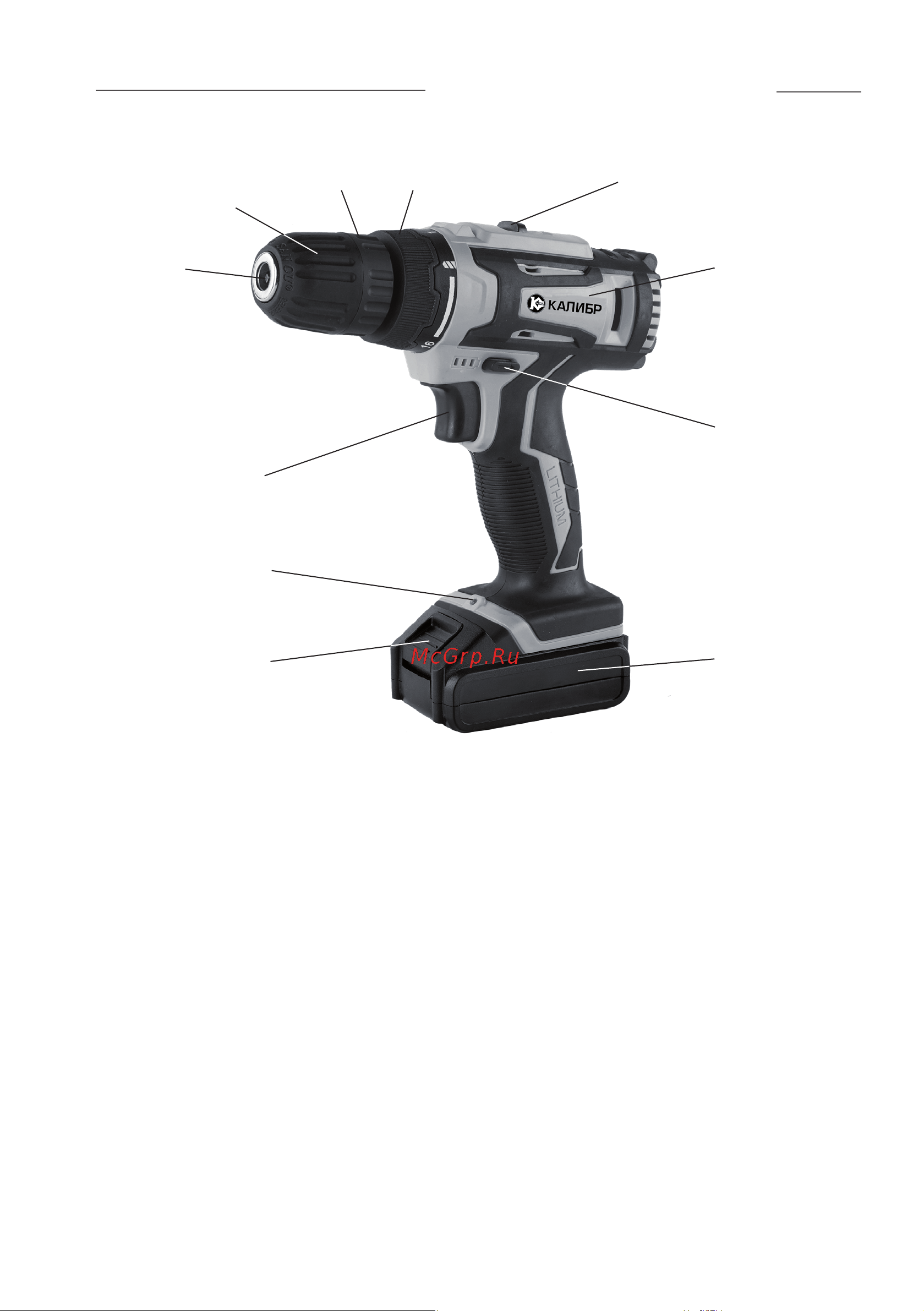

1 – быстрозажимной патрон; 2 – кулачки патрона; 3 – кольцо регулировки

предельного момента затяжки (переключатель режима работы); 4 – переклю-

чатель направления вращения - реверс; 5 – клавиша выключателя; 6 – акку-

муляторная батарея (АБ); 7 – переключатель диапазона скорости; 8 – кольцо

патрона; 9 – корпус; 10 – клавиша фиксации батареи; 11 – подсветка.

рис. 1
