Внимание! Перед установкой водоочистителя необходимо замерить давление и, в случае если оно
превышает 6,5 ат, поставить регулятор давления с функцией работы в безрасходном режиме (в комплект по-
ставки не входит).
Определите удобные места расположения крана для чистой воды (1), водоочистителя (2) и место
установки узла подключения (3) к водопроводу. Обратите внимание, чтобы соединительные трубки про-
ходили свободно, без изломов. Свободные участки трубок следует закрепить так, чтобы их нельзя было
повредить или выдернуть из соединений посторонними предметами.
Проследите, чтобы рядом с водоочистителем не было нагревательных приборов. Расстояние между
изделием и бытовыми приборами (посудомоечная, стиральная машина) должно быть не менее 20 см.
Как установить водоочиститель
- перекройте магистраль холодной воды и
сбросьте избыточное давление;
- убедитесь в наличии уплотнительной прокладки
(3а) в накидной гайке узла подключения (3);
- врежьте в трубопровод узел подключения (3).
При необходимости, для уплотнения наружной
резьбы узла используйте ленту ФУМ.
- перекройте узел подключения (в положение
«кран закрыт») и, подав воду, убедитесь в
герметичности соединений (отсутствии протечек);
- вытащите из-под пластиковой втулки шарового
клапана узла подключения (3) клипсу (13);
- вставьте во втулку шарового клапана узла
подключения (3) смоченную водой трубку (14),
обязательно доведя ее до упора на глубину
примерно 15 мм;
- вставьте клипсу (13) под пластиковую втулку
шарового клапана узла подключения (3);
- проверьте прочность закрепления трубки (14):
при усилии 8–10 кгс трубка (14) не должна
вытаскиваться.

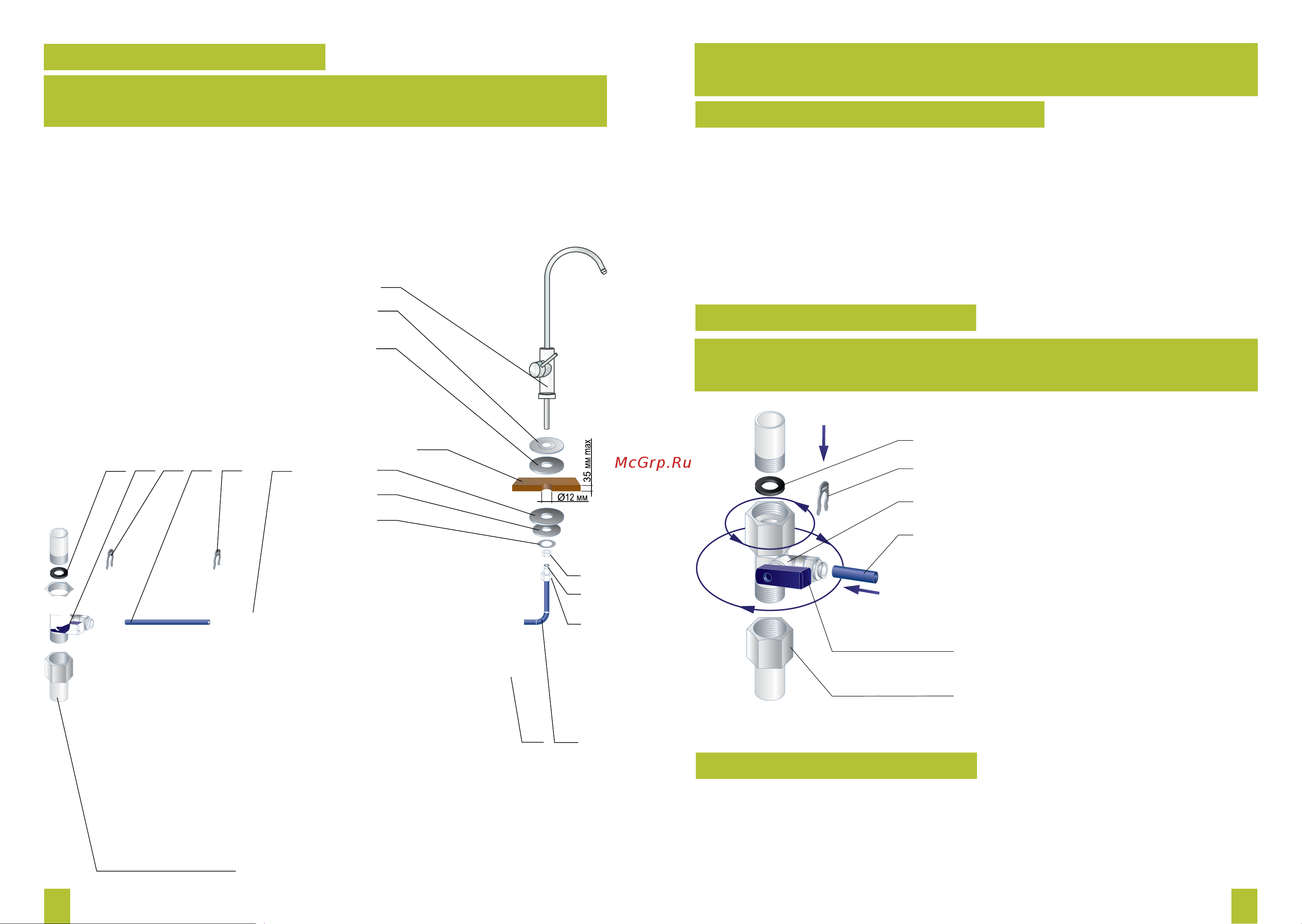

Рис. 1
Внимание: При подсоединении узла подключения (3) нельзя прилагать значительные усилия, чтобы его не
повредить. В случае любого механического повреждения узла подключения (3) при неправильной установке и
использовании претензии приниматься не будут.
3a
13
3
14
положение
«кран открыт»
хозяйственно-питьевой
водопровод
холодной воды
Установка крана для чистой воды:
- просверлите в мойке (столешнице) отверстие диаметром 11,5–12 мм;
- свинтите накидную гайку (12) с резьбового хвостовика крана (1);
- наденьте на резьбовой хвостовик крана (1) декоративную подставку (4), большую резиновую про-
кладку (5) и вставьте кран (1) в отвертстие мойки;
- снизу мойки наденьте на резьбовой хвостовик резиновую (6), пластиковую (7) и металлическую сто-
порную (8) шайбы и наверните крепежную гайку (9);
- в резьбовой хвостовик крана (1) вставьте трубку (10) концом с запрессованной металлической втулкой (11) и
наверните накидную гайку (12) до упора;
- проверьте прочность закрепления трубки (10). При усилии 8–10 кгс трубка (10) не должна вытаски-
ваться.
Внимание: допускается использовать только кран с керамической парой (кран для чистой воды) (1),
входящий в комплект поставки. Использование других кранов освобождает изготовителя от ответственности
за возможные последствия.
Установка узла подключения (рис. 1):
Установка модулей:
Соберите водоочиститель, соблюдая последовательность установки модулей по ходу движения воды.
Для установки фильтрующего модуля:
- снимите с модуля защитную пленку;
- вставьте модуль вверх в блок коллектора до упора и, слегка надавливая, поверните модуль по часовой
стрелке до щелчка.
