Гид по установке

7. Снизу столешницы наденьте на резьбовой

хвостовик малую резиновую прокладку (11),

пластиковую (12) и металлическую (13) стопор-

ные шайбы и закрепите кран гайкой (14).

8. Наденьте накидную гайку (15) на трубку для

чистой воды (6); вставьте трубку концом сме-

таллической втулкой в резьбовую втулку

крана и наверните накидную гайку до упора.

Проверьте прочность закрепления трубки для

чистой воды – при усилии 8–10 кгс трубка не

должна вытаскиваться.

Установка дренажного хомута

Устанавливать хомут (17) рекомендуется на слив

раковины (мойки) перед сифоном (дренажный

ВНИМАНИЕ! Перед установкой OSMO Pro

необходимо замерить давление в водо-

проводе и, в случае если оно превышает

0,63МПа (6,5 ат), поставить регулятор дав-

ления с функцией работы в безрасходном

режиме (регулятор давления в комплект по-

ставки не входит, приобретается отдельно).

ВНИМАНИЕ! Для подключения OSMO Pro

рекомендуется обратиться в сервисную

служ бу компании «Аквафор» или региональ-

ных дилеров компании «Аквафор».

Установка OSMO PRO

1. Для установки потребуются: дрель, сверла

7 мм и 12 мм, разводной ключ, отвертка,

трубчатый ключ на 14 мм.

2. Определите удобные места расположения

крана для чистой воды, рабочего блока,

накопительного бака, места установки

узла подключения к водопроводу и дре-

нажного хомута.

Рабочий блок закрепите так, чтобы расстоя-

ние между нижней точкой модулей и полом

было не менее 5 см. Это необходимо для

удобства замены фильтрующих модулей.

Обратите внимание на то, чтобы соедини-

тельные трубки проходили свободно, без

изломов. Свободные участки трубок сле-

дует закрепить так, чтобы их нельзя было

повредить или выдернуть из соединений

посторонними предметами.

OSMO Pro должен быть отдален от источ-

ников тепла (посудомоечных и стиральных

машин, кухонных плит, бойлеров, труб го-

рячего водоснабжения и т.д.) или изоли ро-

ван от них.

Установка крана

для чистой воды

3. Перекройте магистраль холодной воды

и сбросьте давление, открыв смеситель.

4. Убедитесь в наличии уплотнительной про-

кладки в накидной гайке (15) узла подклю-

чения (23);

5. Просверлите в мойке (столешнице) отвер-

стие диаметром 12 мм.

6. Наденьте на резьбовой хвостовик (8) кра-

на декоративную подставку (9), большую

резиновую прокладку (10) и вставьте кран

в отверстие мойки.

* Изготовитель оставляет за собой право использовать

комплектующие аналогичной конструкции.

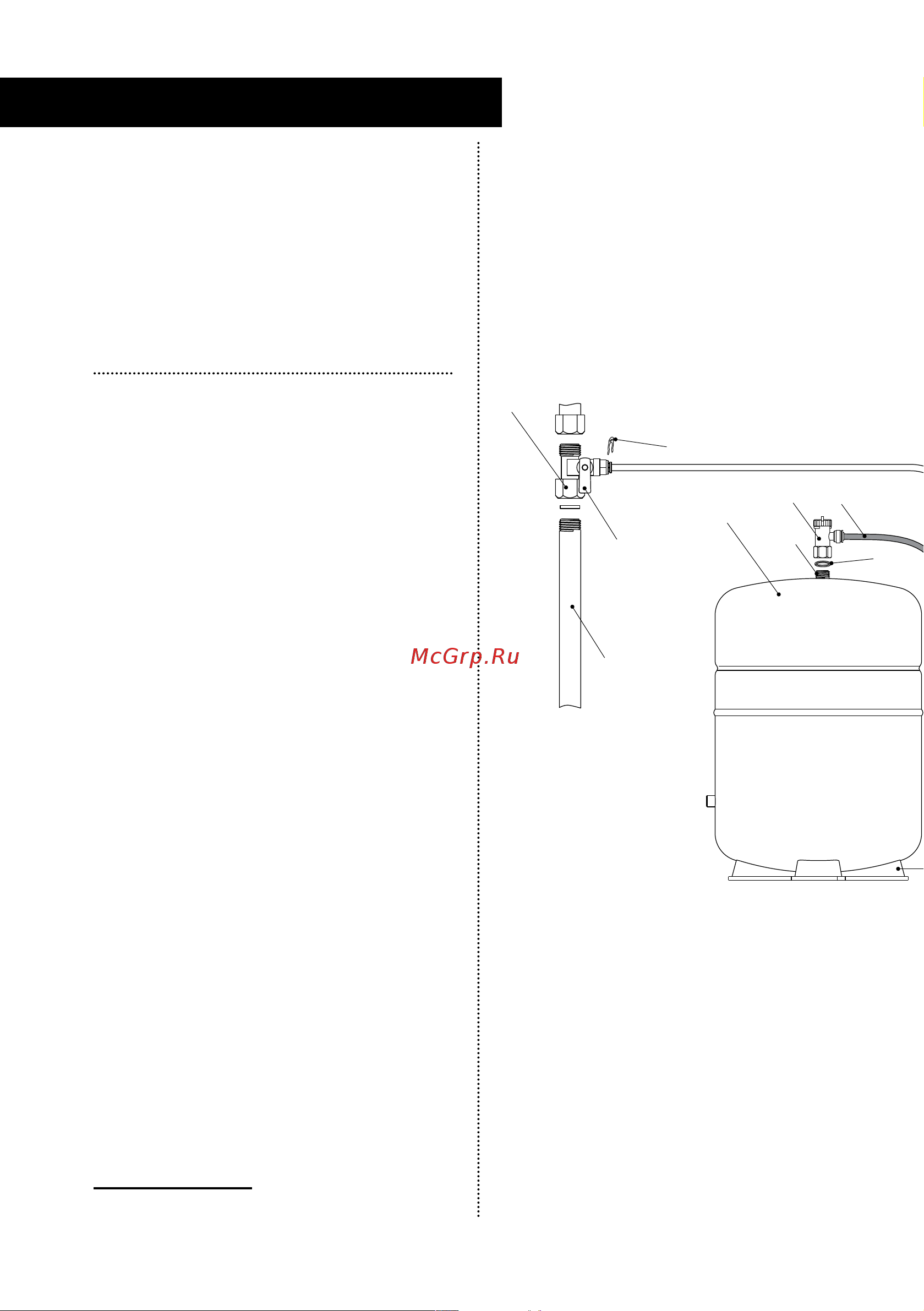

Схема установки водоочистителя

2 3 4

Положение

«кран закрыт»

Водопровод

холодного

водоснабжения

1. Блок коллекторов

2. Блок водоподготовки

3. Блок обратного осмоса

4. Блок кондиционирования

5. Выходной штуцер

6. Соединительная трубка (синего цвета)

с конической втулкой

7. Кран чистой воды

8. Резьбовой хвостовик

9. Декоративная подставка

10. Прокладка резиновая большая

11. Прокладка резиновая малая

12. Пластиковая стопорная шайба
