передается с помощью поликлиноременной передачи. Натяжение ремня осуществляется

автоматически под действием веса электродвигателя и тяговой пружины.

Выключатель 9 (рис. 1) станка имеет специальную защиту от непроизвольного включения.

Для ориентации заготовки относительно режущего инструмента (пильного диска или ножевого

вала) и обеспечения ее прямолинейного движения станок оснащен направляющей линейкой 7 и

приспособлением для поперечной распиловки под углом 11. Линейка 7 имеет возможность

наклона под углом. При пилении на линейку 7 устанавливается панка 4.

С целью предотвращения заклинивания пильного диска 12 во время реза в конструкции станка

предусмотрен расклинивающий нож 6 с защитным кожухом 5.

Для удобства работы станок оборудован мерными линейками и шкалами. Шкала 21 указывает

ширину распиливаемой заготовки, шкала 18 указывает угол наклона линейки 7, шкала глубины

строгания находится на загрузочном столе 1 (вид С).

Шкалы 21 и 18 имеют возможность регулировки винтами, которые крепят их к пильному столу и

направляющей линейке соответственно. Произведите дополнительную подстройку шкал при

необходимости.

В режиме строгания загрузочный стол 1 имеет возможность опускаться ниже уровня пильного

стола 3 с помощью ручки 8, вращая которую, можно обеспечить точную установку необходимой

глубины строгания. При необходимости, на станок устанавливается линейка 7 и ограждение

ножевого вала 2.

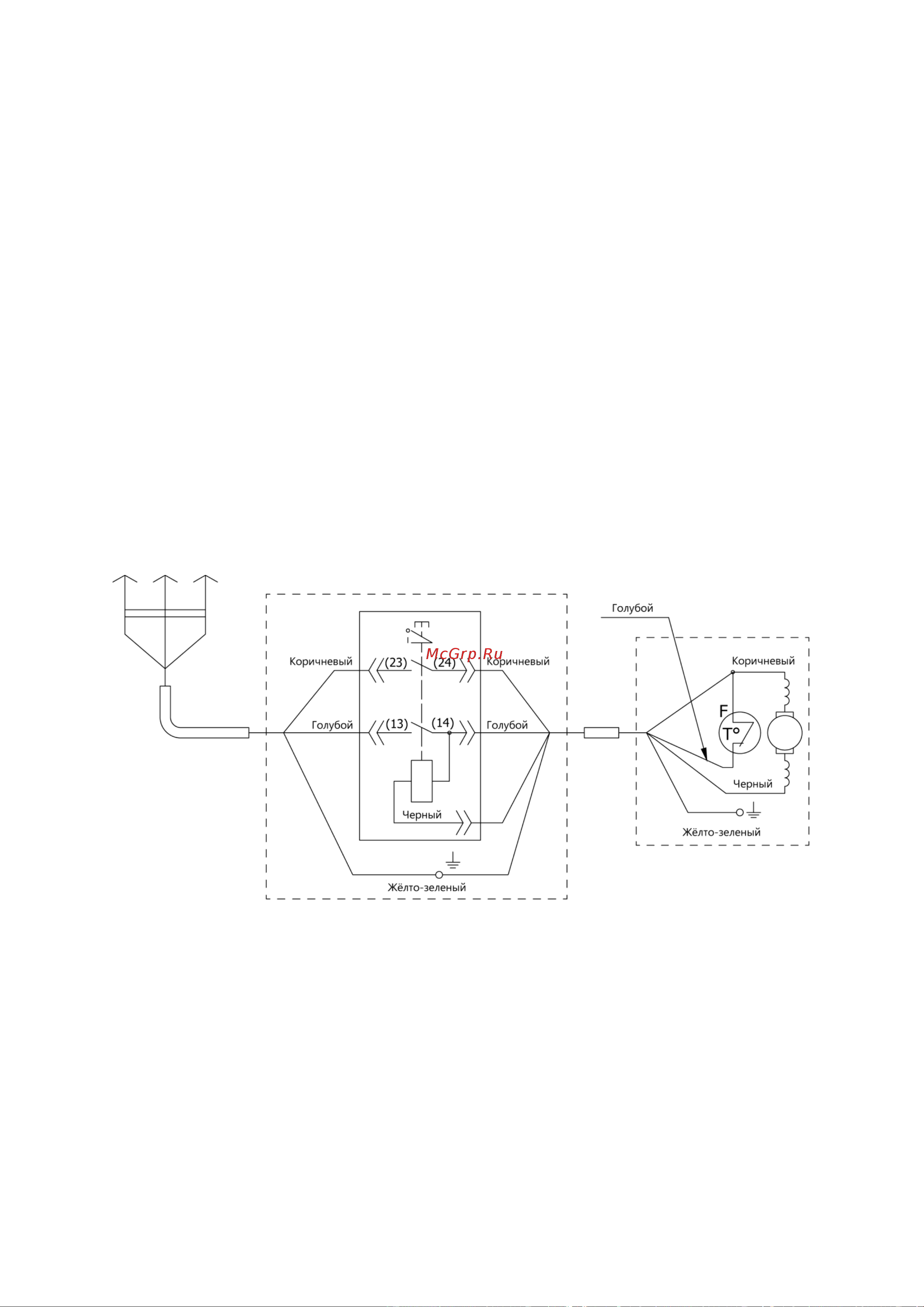

Схема электрических соединений представлена на рисунке 2.

Рисунок 2. Схема электрических соединений

1 – шнур питания со штепсельной вилкой, 2 – выключатель, 3 – шнур питания, 4 – термодатчик, 5 – коллекторный

электродвигатель

6. ПОДГОТОВКА К РАБОТЕ

Безотказная работа станка во многом зависит от правильного обращения и ухода,

своевременного устранения недостатков.

При подготовке к работе необходимо произвести:

 распаковку;

 сборку;

 установку;

 пуск.
