ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2019

Размер G2,дюймы G1, дюймы А, мм S, мм Вес, г

3/4"х1/2" 3/4" 1/2" 26 27 62

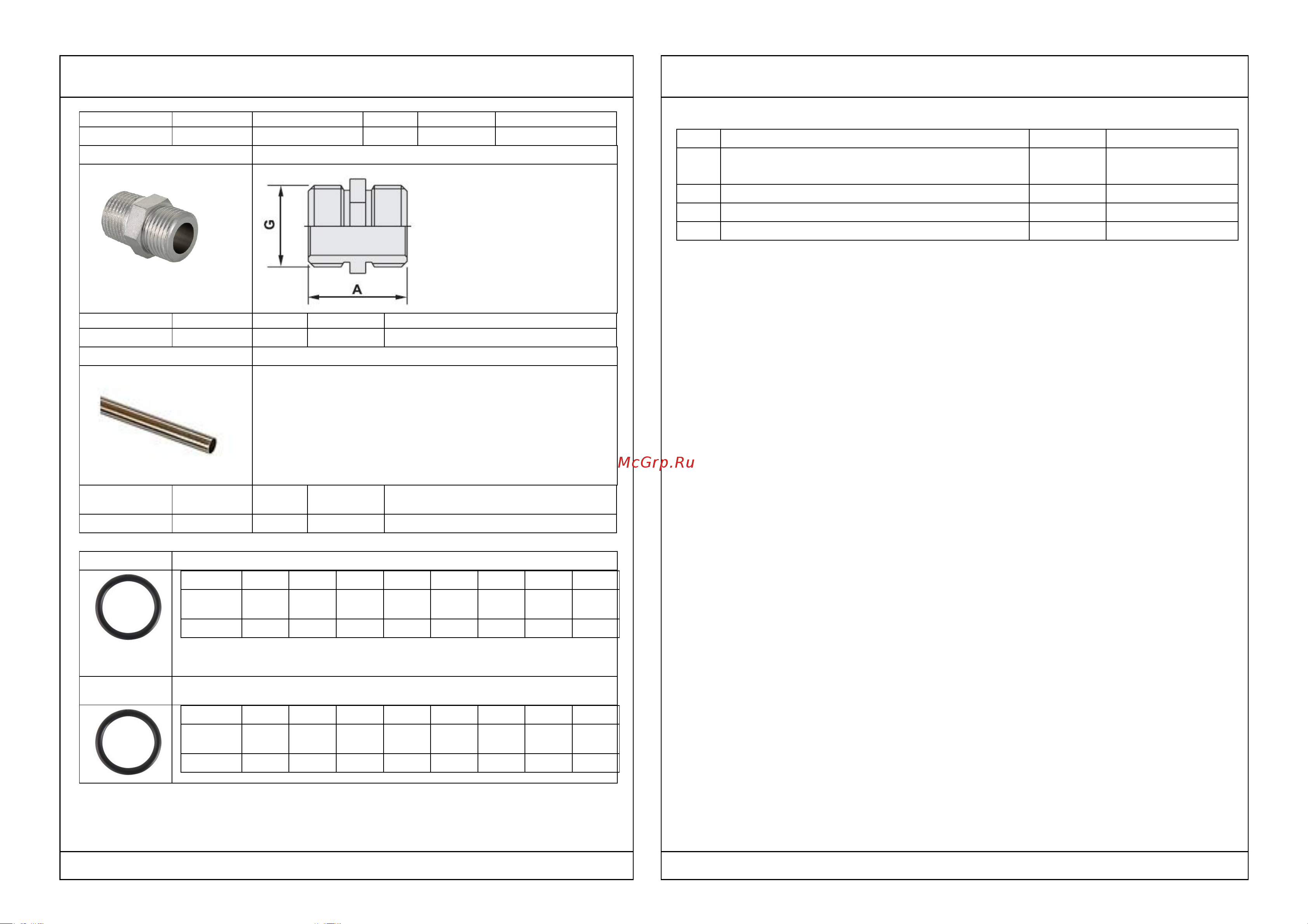

VTi.582 Ниппель Н-Н

Размер G,дюймы А, мм S, мм Вес, г

1/2"х1/2" 1/2" 23 20 56

VT.AD304 Трубка сварная для комплектации узла VT.225

Размер D нар, мм Длина

мм

Вес, г

15х1000 15 1000 2804

VTi.990 Кольцо уплотнительное из EPDM

Размер

12 15 18 22 28 35 42 54

внутр.

12 15 18 22 28 35 42 54

Толщина

2,65 2,7 2,65 3,3 3,2 3,3 4,3 4,3

VTi.990.I Кольцо уплотнительное из FPM

Размер

12 15 18 22 28 35 42 54

внутр.

12 15 18 22 28 35 42 54

Толщина

2,65 2,7 2,65 3,3 3,2 3,3 4,3 4,3

5. Основные характеристики нержавеющей стали AISI 304

№ Характеристика Ед.изм. Значение

1 Коэффициент линейного теплового

расширения стали

1/ ºС 0,165 х 10

-4

2 Российский аналог стали AISI 304 08Х18Н10

3 Предел прочности стали при растяжении Н/мм2 600

4 Усталостная прочность стали Н/мм2 240

6.Указания по монтажу системы VT.INOX-PRESS

6.1.Все работы по монтажу трубопроводов системы VT.INOX-PRESS

должны производиться в соответствии с требованиями СП 73.13330.2016

«Внутренние санитарно-технические системы зданий».

6.2. Компенсация температурных деформаций трубопроводов должна

осуществляться в соответствии с проектом. Допускается использовать L-

образные, П-образные, Z-образные, сильфонные, линзовые и муфтовые

компенсаторы (там, где это разрешено действующими строительными

нормами).

6.3. Отрезание труб следует производить строго под прямым углом к оси

трубы с помощью роликовых труборезов, ножовок по металлу или

электропил. Не допускается производить резку труб углошлифовальными

машинами («болгарками»).

6.4. После выполнения реза, наружную и внутреннюю кромку трубы

необходимо очистить от грата.

6.5. Не допускается опрессовывать грязные трубы, особенно с

загрязнением ГСМ.

6.6. Изгибание труб с помощью трубогиба не допускается.

6.7. Соединение труб с фитингом выполняется в следующем порядке:

- труба очищается от грязи;

-труба отрезается под прямым углом;

- с торца трубы снимается наружный и внутренний грат;

-проверяется правильная посадка уплотнительных колец в пресс-

фитинге;

- фитинг надевается на трубу до упора. Применение смазок при этом не

допускается;

- производится однократная опрессовка электроинструментом с пресс-

насадкой или пресс-кольцом профиля «V».

6.8. Соединение трубки VT.AD304 с деталями узла VT.225 выполняется c

помощью обжимных фитингов VT.4430.

6.9. Смонтированная система подлежит гидравлическому испытанию в

соответствии с требованиями СП 73.13330.2016.
