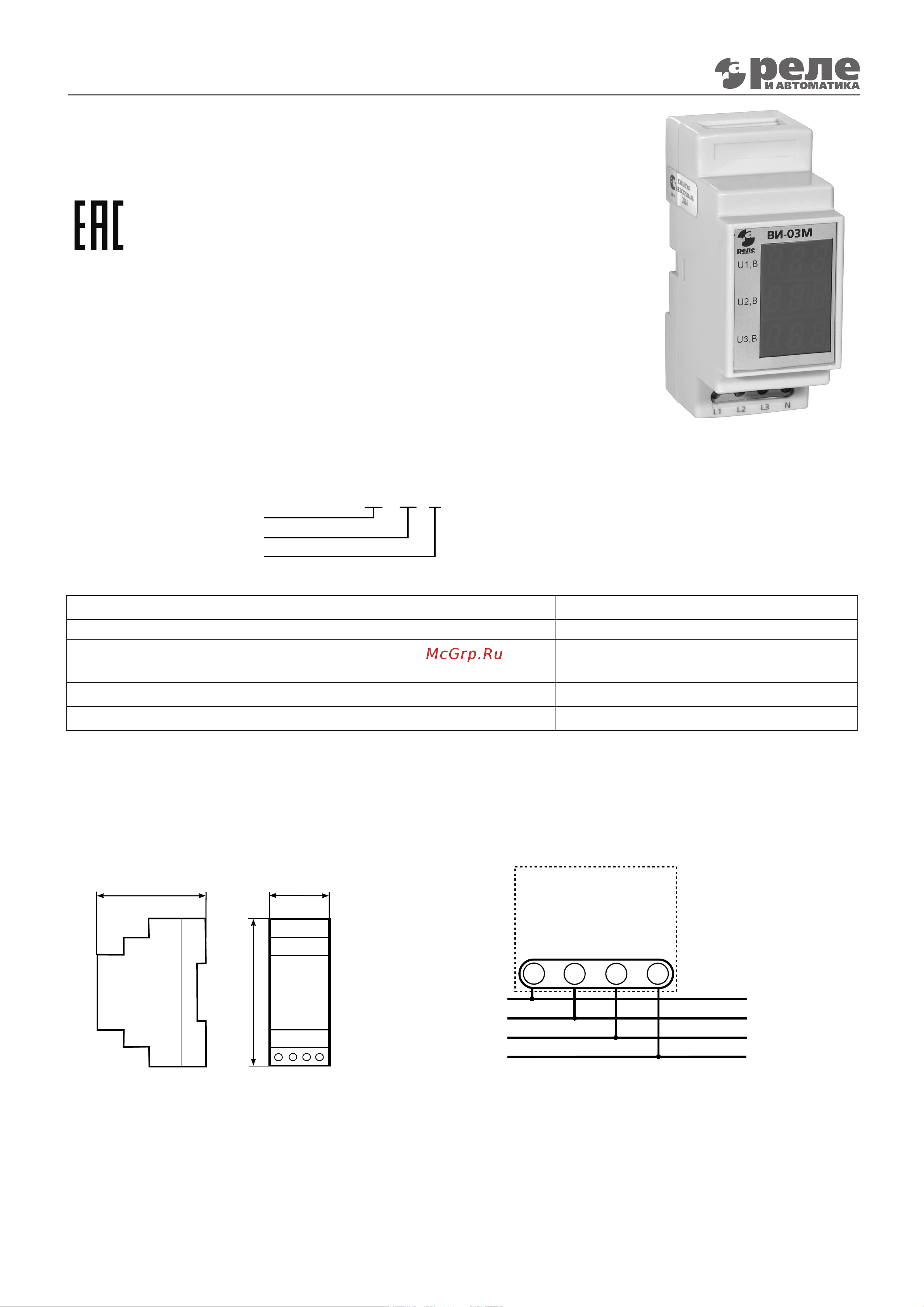

Реле-вольтметр-индикатор трёхфазный ВИ-03М
(С) 2017.0730 =115
ОБЩИЕ СВЕДЕНИЯ
Цифровое реле - вольтметр - индикатор ВИ-03М предназначено для
контроля величины напряжения в электрических цепях переменного
3-фазного тока частоты 50 и 60Гц с общей нейтралью. Является индика-
торным устройством. Периодической поверке не подлежит.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Закрытые производственные помещения с искусственно регулируемыми климати-
ческими условиями.
Диапазон рабочих температур от -40°С до +50°С.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой
до 60 Гц.
Воздействие по сети питания импульсных помех, не превышающих двойную вели-
чину напряжения питания и длительностью не более 10мкс.
Степень защиты реле – IP40, выводных зажимов – IP20.
Устройство предназначено для монтажа на DIN-рейку.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон измеряемого фазного напряжения переменного тока, В 50…270
Частота измеряемого напряжения, Гц 40…65
Погрешность измерения напряжения, не хуже, при -20…50°С, %
при -40…-20°С, %
1
2,7
Потребляемая мощность, Вт, не более 1.5
Масса, кг 0.09
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
УСТРОЙСТВО И РАБОТА
Вольтметр-индикатор размещен в пластмассовом корпусе. На лицевой панели размещены три 3-разрядных
цифровых индикатора, отображающих текущее значение измеряемого сетевого напряжения по трем фазам.
В нижней части корпуса размещены клеммы для подключения сетевого напряжения L1, L2, L3 и нейтрали – N.
СХЕМА ПОДКЛЮЧЕНИЯГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
ВИ - 03 М
Тип корпуса
Модификация
Вольтметр-индикатор
N
L1
L2
L3
L1(A)
L2(B)
L3(C)
N
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует нормальную работу прибора в течение 2 лет со дня ввода в экс-
плуатацию при соблюдении условий эксплуатации, но не более 2.5 лет со дня отгрузки потребителю.
При повреждении корпуса и контрольной наклейки претензии не принимаются.
Реле проверено и признано годным к эксплуатации.
Дата выпуска "_____"___________________ 20___ Представитель ОТК ________________________
М. П.
36
87
59
РЕЛЕ-ВОЛЬТМЕТР-ИНДИКАТОР ТРЁХФАЗНЫЙ ВИ-03М
ТУ 27.12.24-007-17114305-2019
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
