Стр. 4

vishera-group.ru

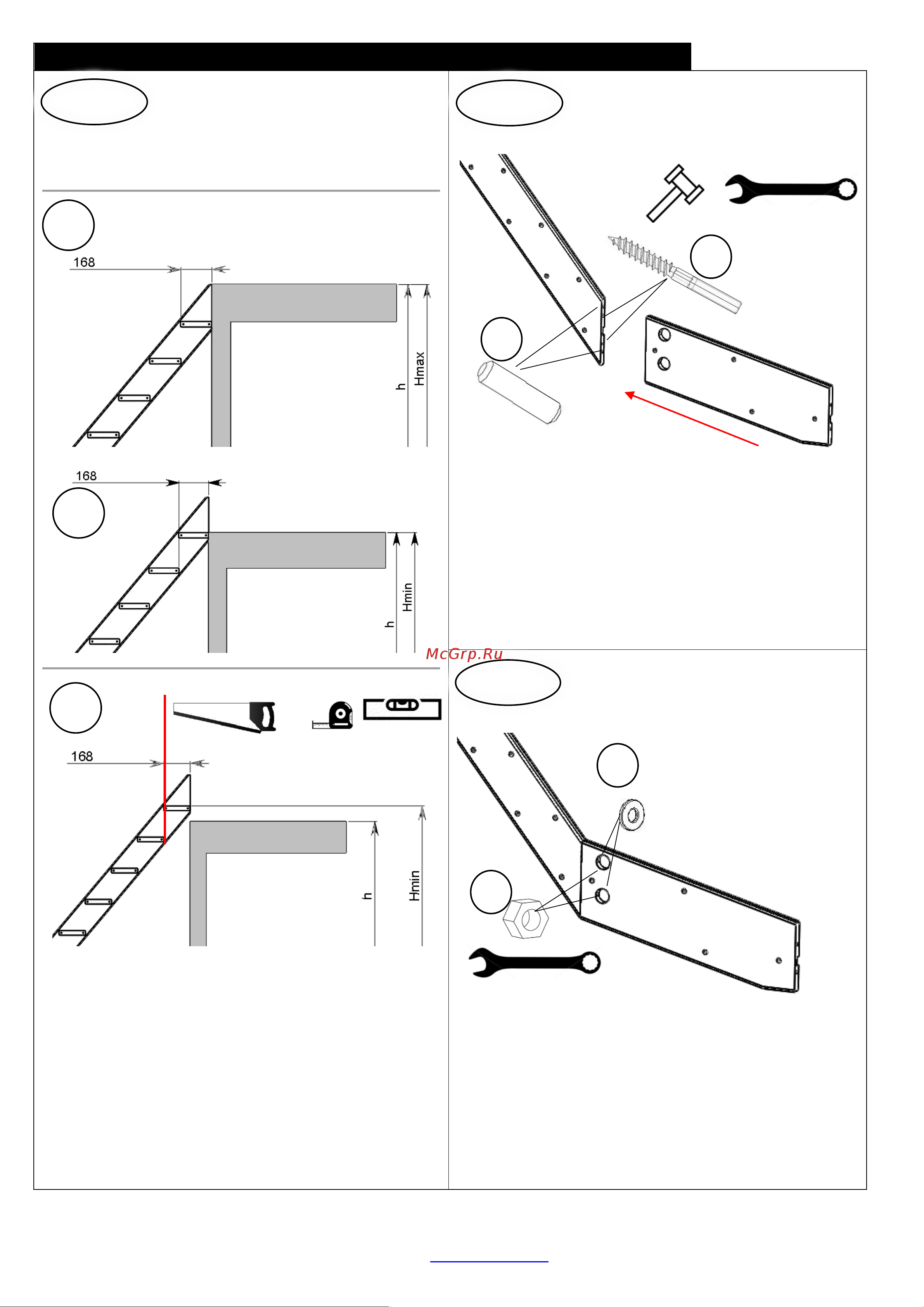

Порядок сборки левозаходной лестницы*

Н – высота подъема лестницы (см. рис.1 на стр. 1)

h – высота от пола до пола 2-го этажа

Hmax≥h≥Hmin

h<Hmin

*Правозаходная лестница собирается в аналогичной последовательности

Этап

Этап 2

Этап 3

Подгонка лестницы по высоте

Сборка маршевой пристенной и

забежной прямой тетивы (ч.1)

Сборка маршевой пристенной и

забежной прямой тетивы (ч.2)

A. Надеть на сантехнические шпильки шайбы D16х8

(поз. 13)

B. Стянуть тетивы, закрутив на сантехнические

шпильки гайки М8 (поз. 16)

A. Вставить шканты 10х45 (поз. 14) в отверстия Ø10

маршевой пристенной тетивы (поз.2).

B. Закрутить сантехшпильки М8х120 (поз. 15) в

отверстия Ø5 маршевой пристенной тетивы до

окончания шурпной резьбы. Соединить тетиву

маршевую пристенную (поз. 2) и тетиву забежную

прямую (поз. 7) между собой на шкантах.

х13

х6
