СБОРКА УСТРОЙСТВА ДЛЯ РАБОТЫ В РЕЖИМЕ ИЗМЕЛЬЧИТЕЛЯ

А В

Рис.5

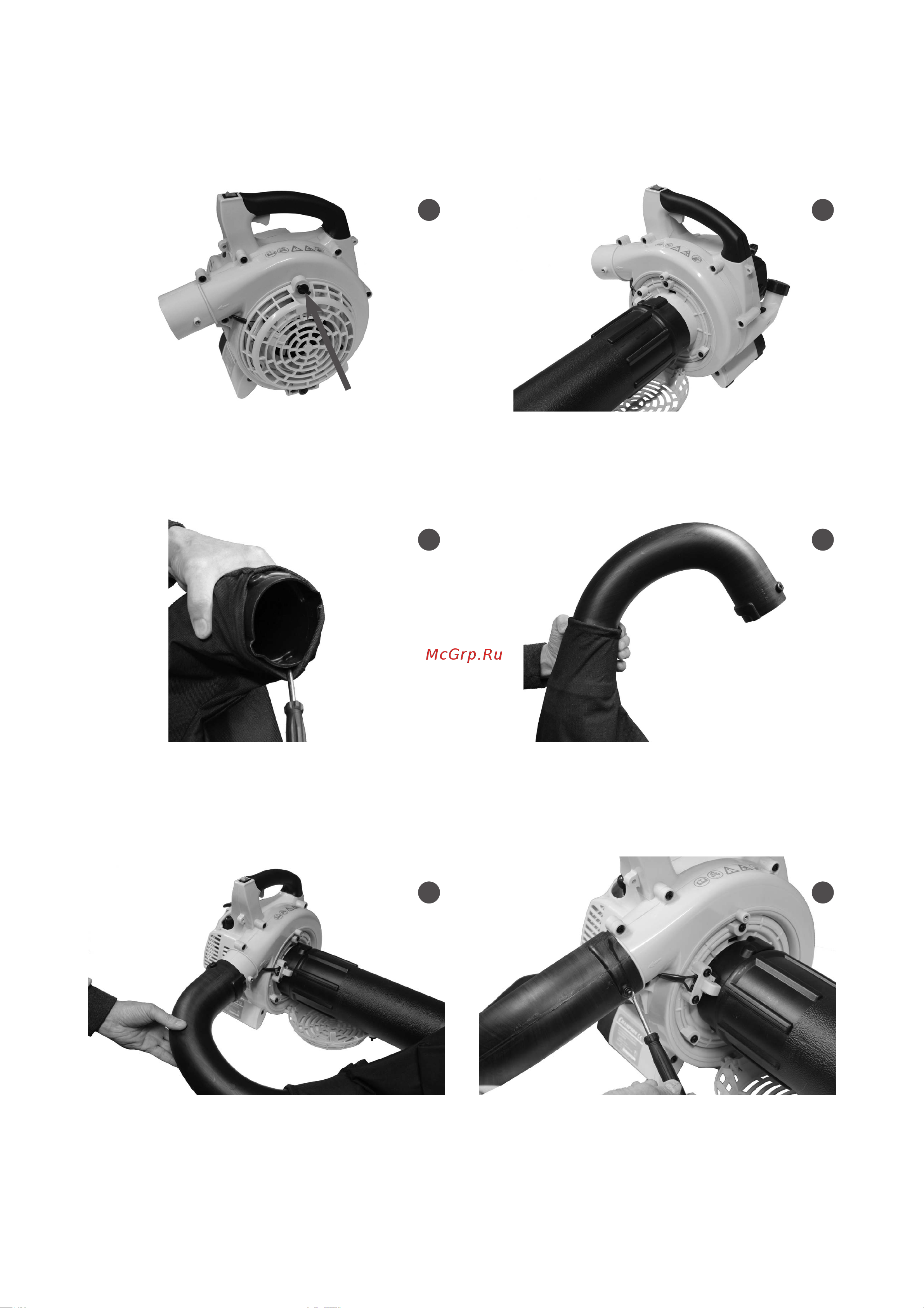

Отсоедините напорную трубу (Рис.4А). Аналогично напорной трубе соберите из двух полови-

нок вакуумную трубу. Открутите винт (1) Рис.4А и откиньте решетку крыльчатки. Установите

вакуумную трубу (Рис.4В).

А В

Рис.5

Вставьте патрубок в мешок для сбора мусора. Аккуратно отжимая резиновое уплотнение, про-

деньте патрубок через отверстие в мешке (Рис.5А). Проденьте патрубок до конца и зафикси-

руйте мешок плотно на патрубке (Рис.5В).

А В

Рис.6

Совместите выступы на корпусе устройства с пазами на патрубке (Рис.6А). Насадите патру-

бок с небольшим усилием, поверните по часовой стрелке и зафиксируйте винтом (рис.6В).

Отрегулируйте ремни мешка для мусора под свой рост.
