Воздухонагреватель электрический E…(PTC)- … , симисторный регулятор РТК

Стр.5

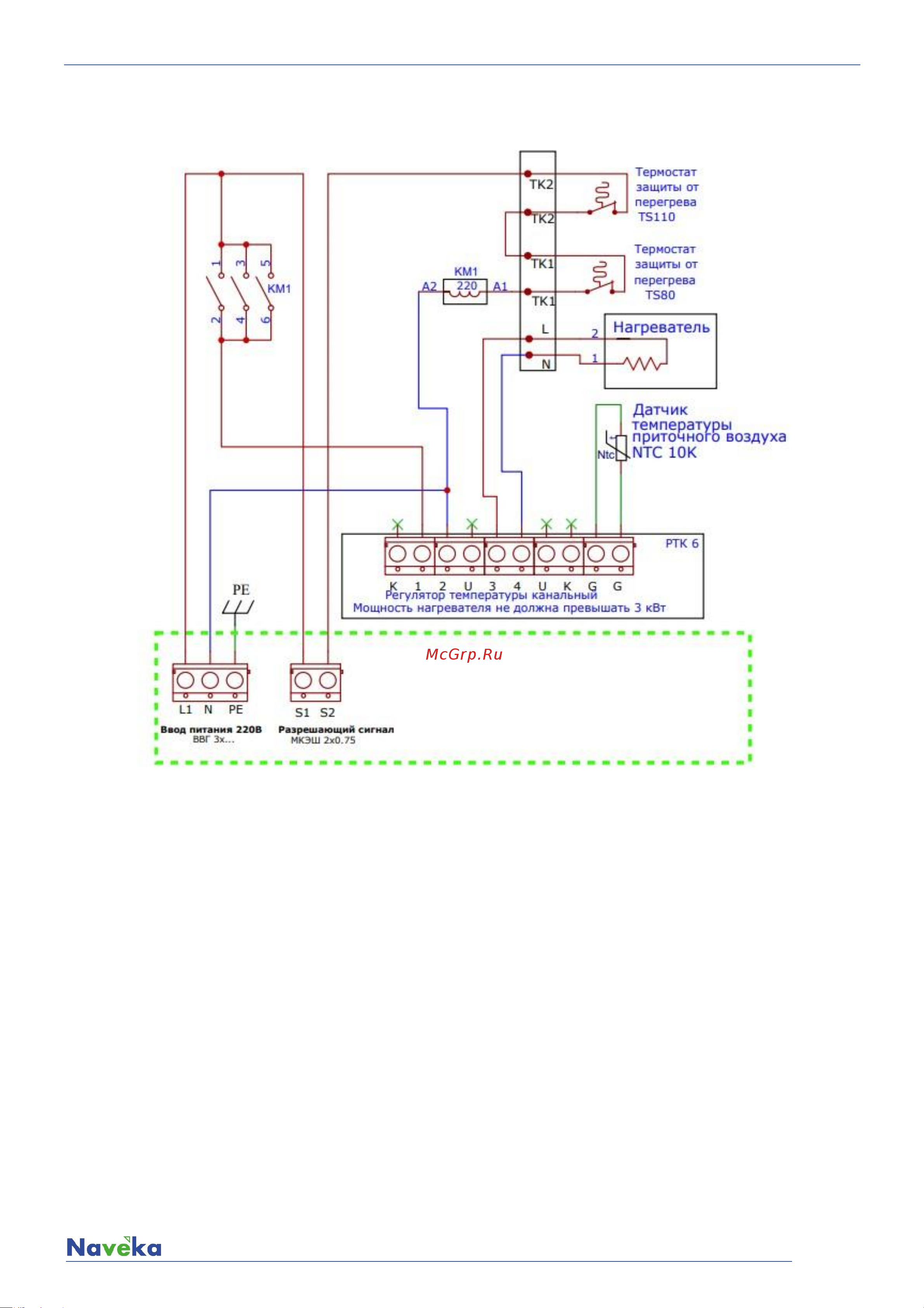

Электрические схемы подключения

Схема №1 (1~220 В)

РТК - регулятор температуры - для выбора уставки (от 0 до +30

С);

TS2 - защитный термостат на 80

С, с автоматическим возвратом;

TS3 - защитный термостат на 100

С, с ручным возвратом. После срабатывания требуется выяс-

нение причины и ручной сброс.

Запуск, наладка, эксплуатация, техническое обслуживание и меры безопасности

Нагреватель должен быть установлен так, чтобы поток воздуха равномерно распространялся по

его периметру без создания зон завихрения внутри калорифера. Это необходимо для равномер-

ного обдува нагревательных элементов. Поэтому расстояние до заслонки, вентилятора, фильтра

или колена должно быть не менее диаметра нагревателя. Направление движения воздуха должно

соответствовать стрелке, нанесенной на корпус.

Установка нагревателя должна производиться внутри помещения.

Запуск должен производить специально обученный персонал. Перед запуском необходимо

проверить правильность монтажа и электроподключений, убедится, что питающее напряжение со-

ответствует номинальным параметрам. После запуска необходимо проверить рабочие токи и срав-

нить их с номинальными. Если рабочие токи превышают номинальные значения, дальнейшая экс-

плуатация запрещена. Наладку необходимо проводить согласно пособию к СНиП 3.05.01-85 и дру-

гим нормативным документам.

Нагреватели должны эксплуатироваться во взрывобезопасных помещениях.
