Воздухонагреватель электрический предварительный E…(PTC)- … с термостатом на входе

Стр.5

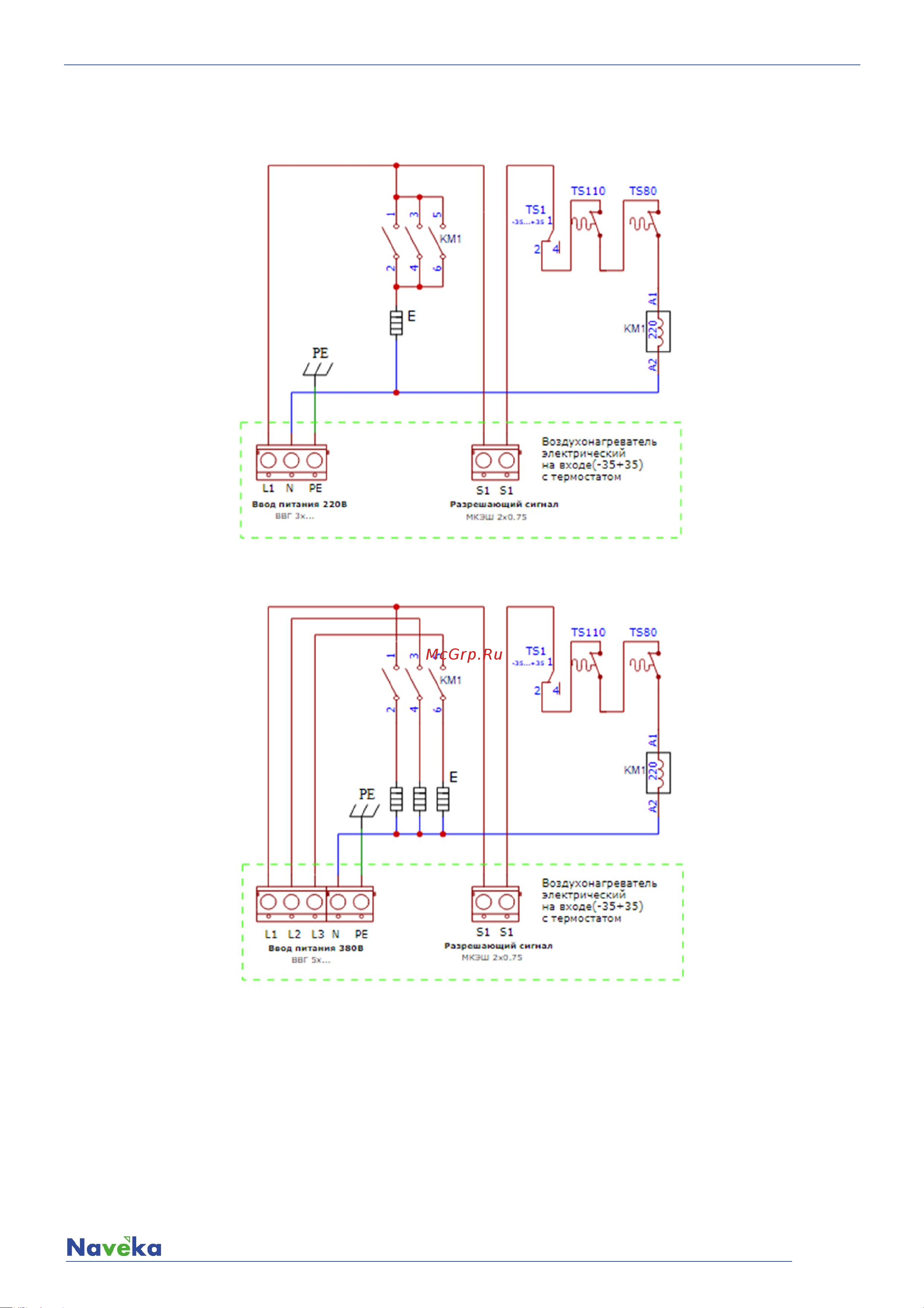

Электрические схемы подключения

Схема №1 (1~220 В)

Схема №2 (3~380 В)

TS1 - регулируемый термостат - для выбора уставки включения ТЭНа (не рекомендуется уста-

навливать значение выше 15 градусов);

TS2 - защитный термостат на 80 гр, с автоматическим возвратом;

TS3 - защитный термостат на 100 гр, с ручным возвратом. После срабатывания требуется выяс-

нение причины и ручной сброс.

Запуск, наладка, эксплуатация, техническое обслуживание и меры безопасности
