ВНИМАНИЕ!
Допускается установка двух завес вплотную друг к
другу, корпуса завес должны быть соединены меж-
ду собой монтажными пластинами BHC-UC (опция)
для обеспечения жесткой фиксации корпусов.
Подключение к электрической сети
Подключение к электросети осуществляется че-
рез автоматический выключатель в соответствии
с «Правилами устройства Электроустановок».
Автоматический выключатель сети потребителя
должен обеспечивать полное снятие питающего на-
пряжения с завесы.
При монтаже стационарной проводки для завес с
электрическим нагревом рекомендуется использо-
вать пятижильный кабель с минимальным сечени-
ем 4 мм2 по медному проводнику, для подключения
завес с водяным теплообменником и без нагрева
рекомендуется использовать трехжильный кабель
с минимальным сечением 1 мм2.
Подключение питания к завесе осуществляется че-
рез распределительную коробку, с классом защиты
IP54, расположенную на задней стенке завесы.
Электрическая сеть, к которой будет подключена
завеса, должна обеспечивать защиту изделия от
перегрузок и токов короткого замыкания.
Подключение к электрической сети
Тепловая
завеса
Автоматиче-
ский
выключатель
Сечение
медного
кабеля, мм2
BHC-U15T12-PS2 25 А 5x2,5
BHC-U20T18-PS2 32 А 5x4,0
ВНС-U15A-PS2
16 А 3х1,0
ВНС-U20A-PS2
BHC-U15W40-PS2
BHC-U20W55-PS2
ОСТОРОЖНО!
• Для безопасной работы завесы обязательно
подключение заземления
• Запрещается подсоединение шины заземления
к водопроводной трубе, линии газоснабжения,
молниеотводу, телефонной или антенной сети.

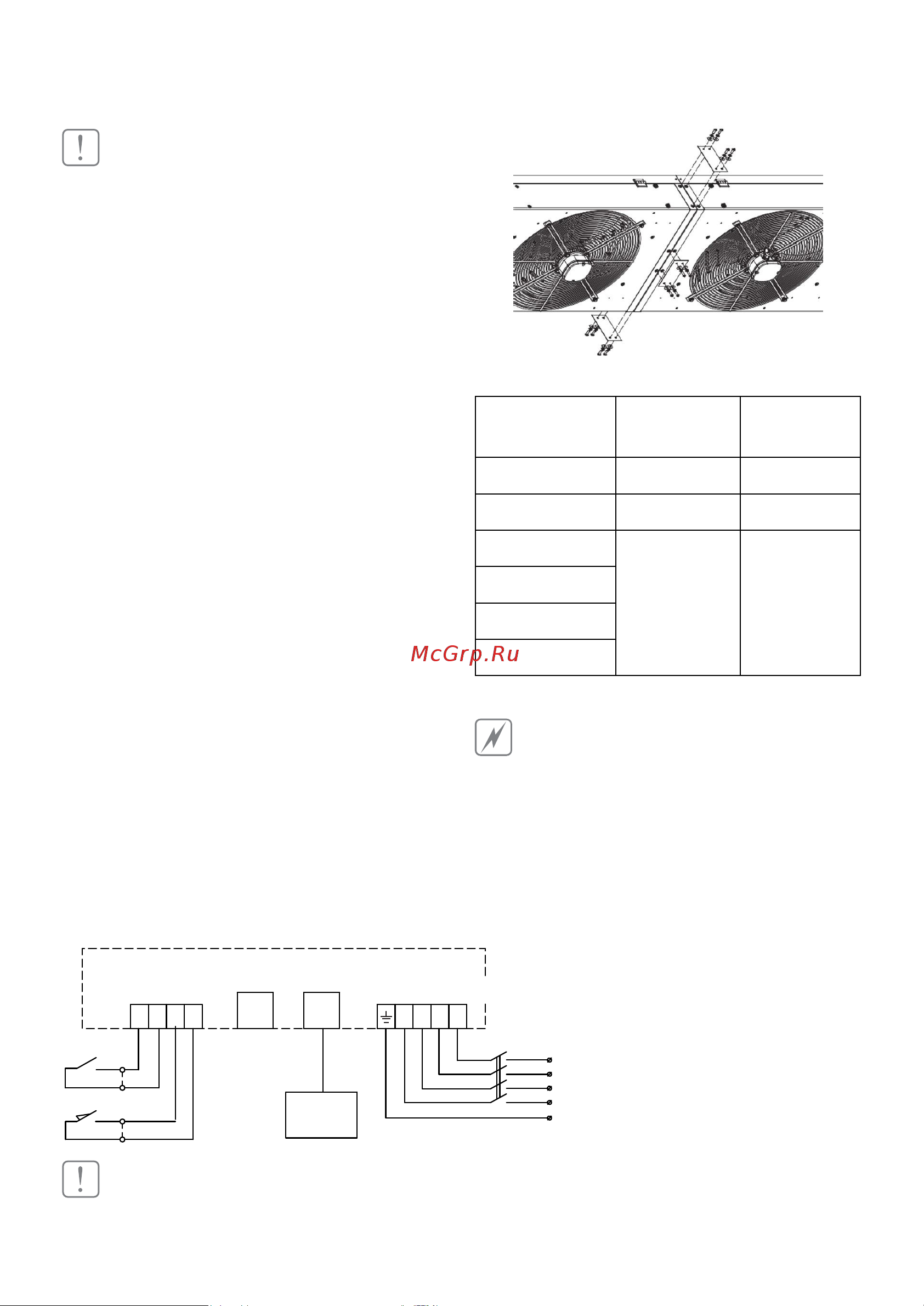

Схема электрическая принципиальная BHC-U15T12-PS2 и BHC-U20T18-PS2
при подключении к пульту управления
N
L1 L2 L3
~400B
L1
PE
N
QF1
L3
L2
Силовая клеммная колодка
XT1
123
4
XT2
XT3
Õ1
Õ2
Пружинные контакты
RJ - разъемы
Òåïëîâàÿ çàâåñà.
SF1
SQ1
XT4
Ïóëüò
ВНИМАНИЕ!
• Не подключать одновременно пульт и ПК оператора.
• Пульт подключать только в разъем Х1.
ХТ1 - пружинная клеммная
колодка кросс платы;
XT2, XT3 - Разъёмы RJ-45;
XT4 - силовая клеммная колод-
ка с винтовыми клеммами;
SQ1 - датчик двери (концевой
выключатель);
SF1 - контакт пожарной сигна-
лизации;
QF1 - диф.автомат вы-
ключатель (комбинация
УЗО+автоматический выкл.);
