13
ВНИМАНИЕ!
Не допускается объединение в одну группу завес
с водяным теплообменником и завес с электриче-
ским нагревателем.
При групповом подключении завес к пульту управ-
ления, завесе которая непосредственно подключе-
на к пульту, задается индивидуальный номер 2. Для
всех других завес требуется назначить номера от 3
до 63. Индивидуальный номер задается при помо-
щи кросс-платы (см. раздел «Управление завесами с
помощью кросс-платы).
Подключение к системе управления
Подключение завесы к пульту управления или си-
стеме диспетчеризации (BMS) осуществляется с по-
мощью кросс-платы по интерфейсу RS-485. Кросс-
плата получает и передает команды управления,
на силовую плату внутри корпуса завесы. Также
в случае отсутствия внешнего управления (пульт,
BMS) основные команды можно задавать непосред-
ственно с кросс-платы.

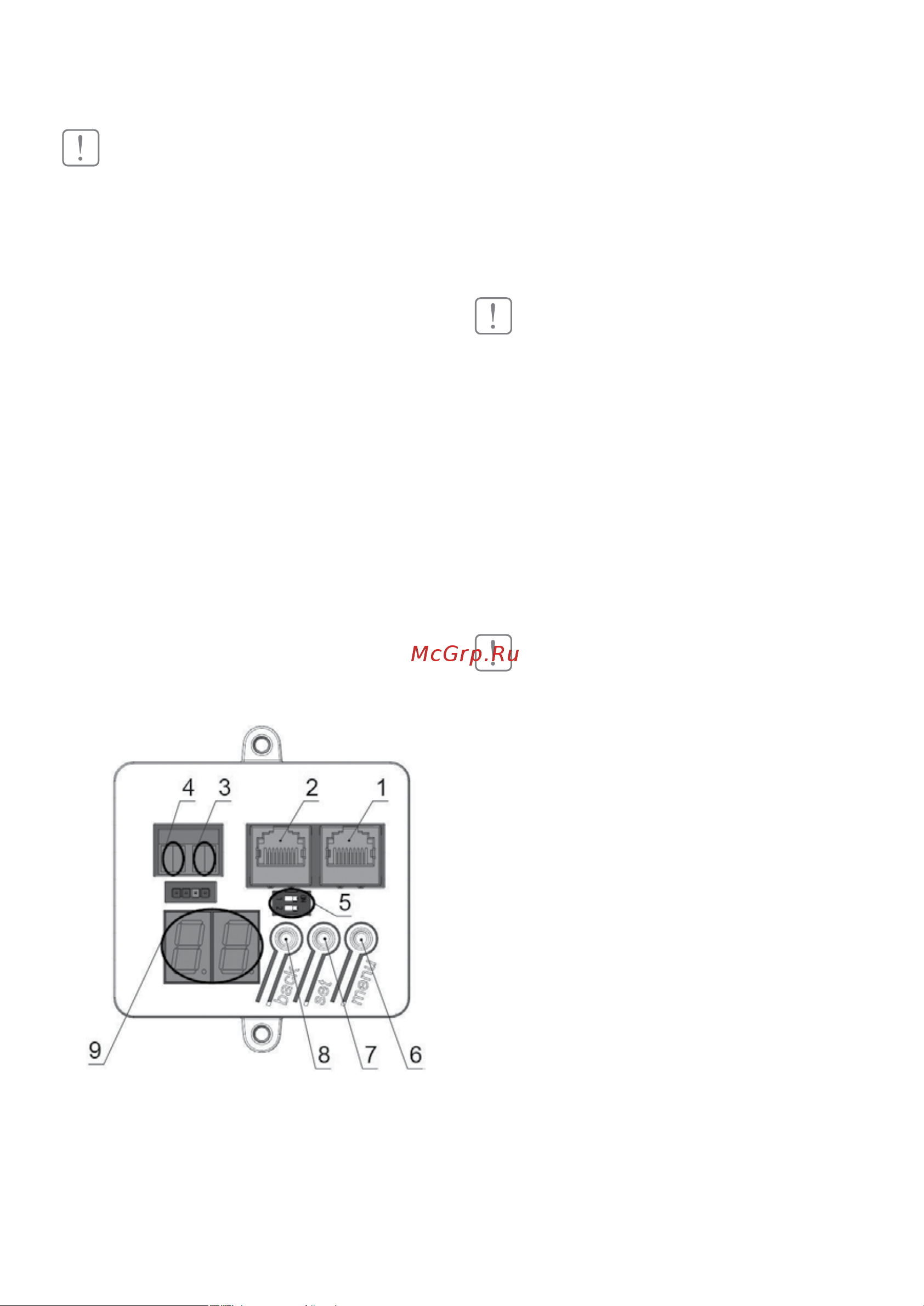

Общий вид и описание элементов кросс-платы
1 – Разъем RJ-45 для подключения пульта управле-
ния
2 – Разъем RJ-45 для подключения нескольких за-
вес по схеме Master/Slave или подключения к BMS-
системе
3 – Клеммные колодки для подключения дверного
контакта (Контакт с нулевым потенциалом)
4 – Клеммные колодки для подключения контакта
Подключение к системе управления
пожарной сигнализации (Контакт с нулевым потен-
циалом)
5 – Блок из двух переключателей состояний
6 – Кнопка «Меню/Menu»
7 – Кнопка «Выбор/Set»
8 – Кнопка «Возврат/Back»
9 – Информационный дисплей
ВНИМАНИЕ!
5.1 - Переключатель встроенного терминального
резистора 120 Ом. По умолчанию используйте по-
ложение "OFF". Если расстояние завесы от пульта
больше примерно 100 м и есть помехи в передаче
данных, переключите в "ON". По умолчанию уста-
навливается в положении "OFF".
5.2 – Переключатель для использования концевого
выключателя. По умолчанию положение "OFF". При
подключении концевого выключателя переведите
в положение "ON". При групповом подключении
завес необходимо для каждой завесы установить
переключатель контроля работы концевого выклю-
чателя в положение "ON".
ВНИМАНИЕ!
Информационный дисплей 9 служит для отображе-
ния режимов работы завесы и кодов ошибок.
Индикаторы режимов работы:
H0..H2 – режим нагрева;
F0..F3 - режим вентиляции;
A0..A2 – выбор режима работы;
"18." (с точкой в конце) – указывает температуру в
помещении;
"02" (без точки в конце) - порядковый номер завесы
Индикатор ошибок:
E1 – датчик пожарной сигнализации;
E2 – датчик температуры помещения;
E3 – защита по перегреву;
Е4 – защита от промерзания;
Е5 – датчик температуры защиты от промерзания;
Подробное описание ошибок смотри в разделе
«Поиск и устранение неисправностей»
При подключении завесы к пульту управления и
системе BMS используется интерфейс RS-485 (про-
токол Modbus RTU 9600N1) согласно схеме подклю-
чения завес. Преобразователь интерфейсов USB/
RS-485 предназначен для преобразования сигна-
лов интерфейса USB в сигналы двухпроводного ма-
