www.flowair.com | 9

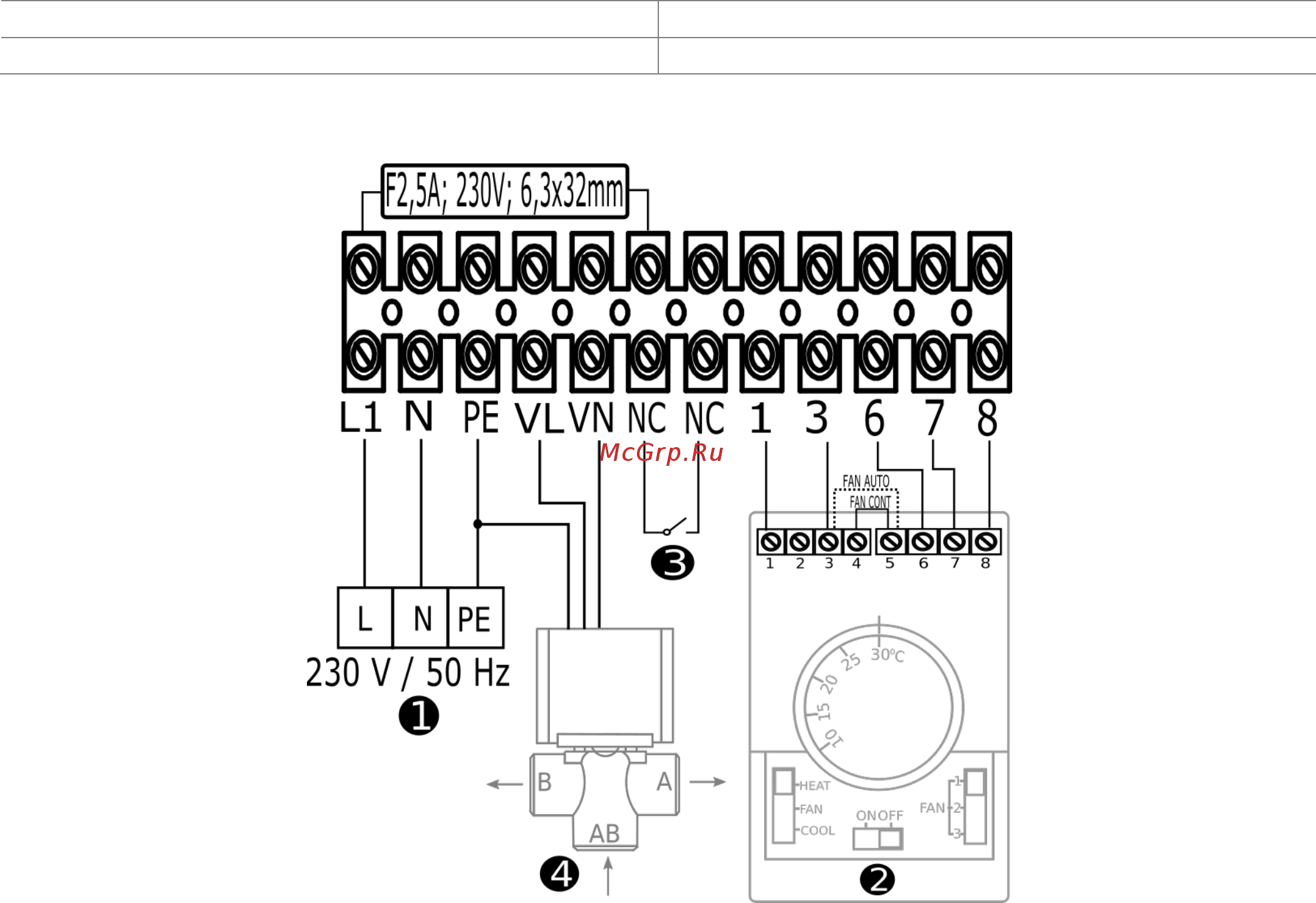

6. CONNECTION DIAGRAM ELiS C-W
6. SCHEMAT PODŁĄCZENIA ELiS C-W
6. AANSLUITSCHEMA ELiS C-W
6. СХЕМА ПОДКЛЮЧЕНИЯ ELiS C-W
❶ Power supply 230V/50Hz (OMY 3x1,0 mm
2
) | zasilanie 230V/50Hz (OMY 3x1,0 mm
2
) | stroomvoorziening: 230 V/50 Hz
(3-aderig, min 3x1,0 mm
2
) | питание 230В/50Гц (OMY 3x1,0мм
2
)
❷ Air curtain step switch with thermostat TS | 3-stopniowy regulator obrotów z termostatem | Luchtgordijn te bedienen met TS thermostaat
3 standenregeling | 3-ступенчатый регулятор скорости с термостатом TS (OMY 5x1,0 мм
2
).
FAN AUTO – fan operating depending on room thermostat signal | praca wentylatorów zależna od temp. | Werking van de ventilator wordt geregeld
door het signaal van de TS ruimtethermostaat | работа вентиляторов в зависимости
от
температуры
FAN CONT- fan operating continuously (deactivated thermostat signal) | praca wentylatorów ciągła (niezależna od temp.) | Ventilator is continu
ingeschakeld (signaal van de thermostaat gedeactiveerd) (Zie gebruiksaanwijzing aansluitschema TS thermostaat aansluitklem 4 en 5) |
постоянная работа вентилятора (независимо от температуры).
HEAT – heating mode | funkcja grzania | Verwarmingsstand (schakelt SRQ 2-of 3-wegklep) | режим отопления
FAN – room thermostat deactivated for FAN CONT | dla FAN CONT dezaktywacja pracy termostatu | Ruimtethermostaat gedeactiveerd. Enkel
ventilatie. Geen verwarming | для FAN CONT – выключение термостата.
COOL – nie dotyczy | not applicabel | niet toepasbaar | не применяется
❸ Door switch DCet/DCm | czujnik drzwiowy DCet/DCm | Deurschakelaar DCet/DCm | дверной датчик DCet/DCm.
(door opened – closed switch |drzwi otwarte – styki zwarte | schakelaar deur open – gesloten). LET OP: Indien u geen deurcontact gebruikt zullen
de aansluitklemmen NC-NC doorverbonden moeten worden voor een juiste werking van het luchtgordijn.
❹ Valve with actuator SRSQ3d (OMY 3x0,75 mm
2
) or SRQ2d (OMY 3x0,75 mm
2
) | Zawór z siłownikiem SRSQ3d (OMY 3x0,75 mm
2
) lub
SRQ2d (OMY 3x0,75 mm
2
) | Klep met motor SRSQ3d (OMY 3x0,75 mm
2
) ; SRQ2d (OMY 3x0,75 mm
2
) | клапан с сервоприводом SRSQ3d
(OMY 3x0,75 мм
2
) или SRQ2d (OMY 3x0,75 мм
2
)
A – Exchanger water supply | doprowadzenie czynnika grzewczego na rurę powrotną kurtyny | Watertoevoer warmtewisselaar | выход
теплоносителя в обратную трубу нагревателя
AB – Valve water supply | doprowadzenie czynnika grzewczego do zaworu | Watertoevoer 3-wegklep | подача теплоносителя на клапан
B – Return pipe water supply | doprowadzenie czynnika grzewczego do kurtyny | Watertoevoer retour naar installatie | подача теплоносителя
