Руководство по эксплуатации и монтажу. Технический паспорт

МОНТАЖ

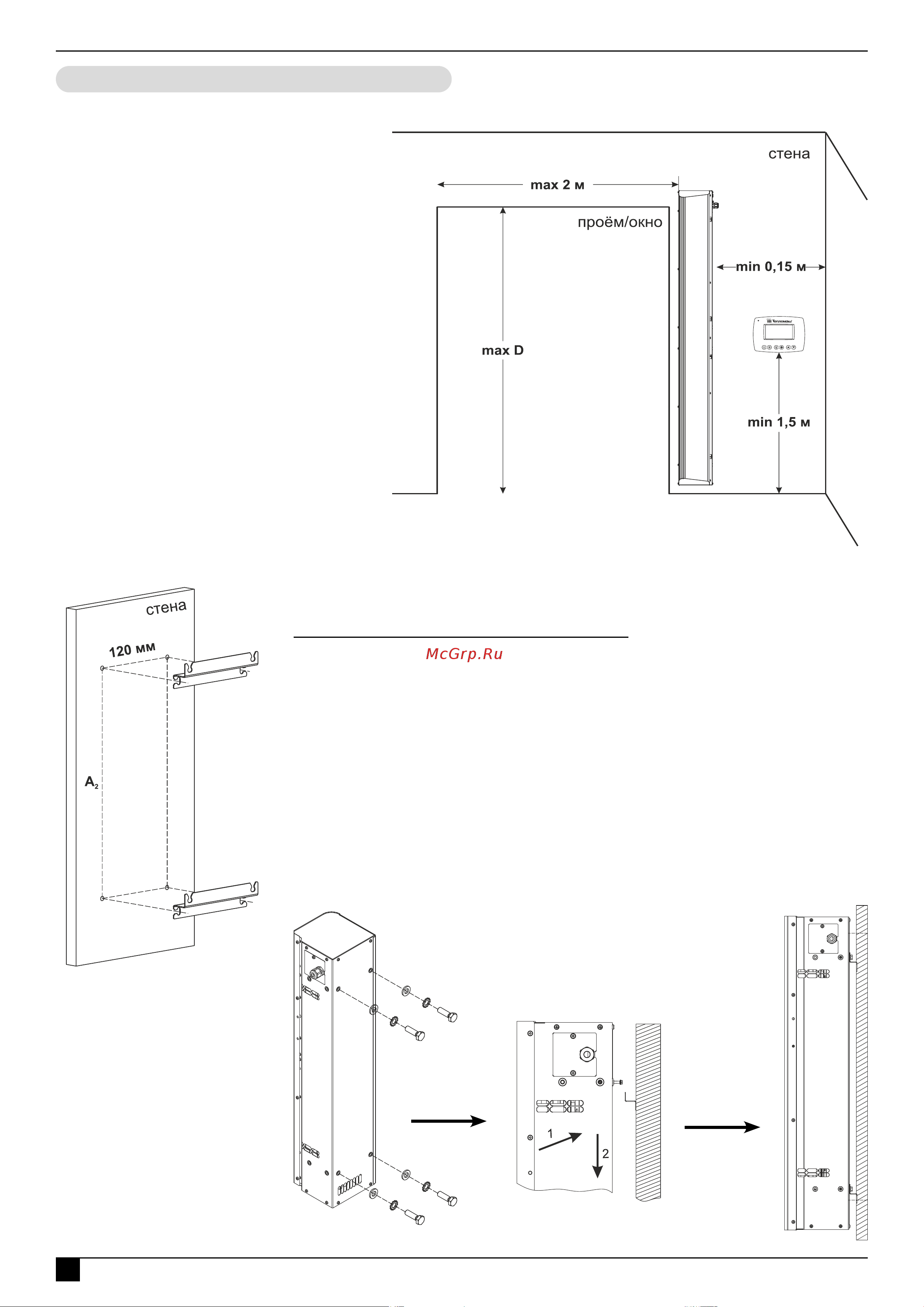

Особенности монтажа:

Монтаж завесы с вертикальной установкой

производится внутри помещения, с боковой

стороны проёма и как можно ближе к

нему. Ширина и эффективная длина струи

должна соответствовать размерам дверного

проёма или расчётам проекта. В ситуации,

когда необходимо осуществить монтаж

завесы сбоку проёма, который достаточно

высок, можно расположить одновременно

несколько устройств, но вплотную друг к

другу.

Основные этапы монтажа:

Монтаж на входящие в комплект кронштейны.

1. Убедитесь в прочности стены перед монтажом завесы.

2. Приложите крепление к стене, с помощью строительного уровня

отрегулируйте положение кронштейна, поставьте метки мест для

просверливания отверстий.

3. Перед сверлением, в целях предосторожности, проверьте нет ли рядом

электрических кабелей. Проделайте в стене четыре отверстия Ø8 мм.

4. Закрепите кронштейны к стене, используя надёжные виды крепежа (в

комплект монтажа не входят).

5. Проденьте зубчатую и плоскую шайбу в четыре болта М6 (входят в комплект

монтажа).

6. Вкрутите наполовину болты в две верхние и нижние гайки-заклёпки завесы.

7. Далее следует навесить завесу на кронштейны и затянуть болты, используя

гаечный ключ на 10 мм.

ТМ310330

ТМ310331

Этапы 5-6

Этапы 1-4

Этап 7

ТМ310332

ТМ310333

Вертикальная установка

ТМ310339
