Руководство по эксплуатации и монтажу. Технический паспорт

УПРАВЛЕНИЕ

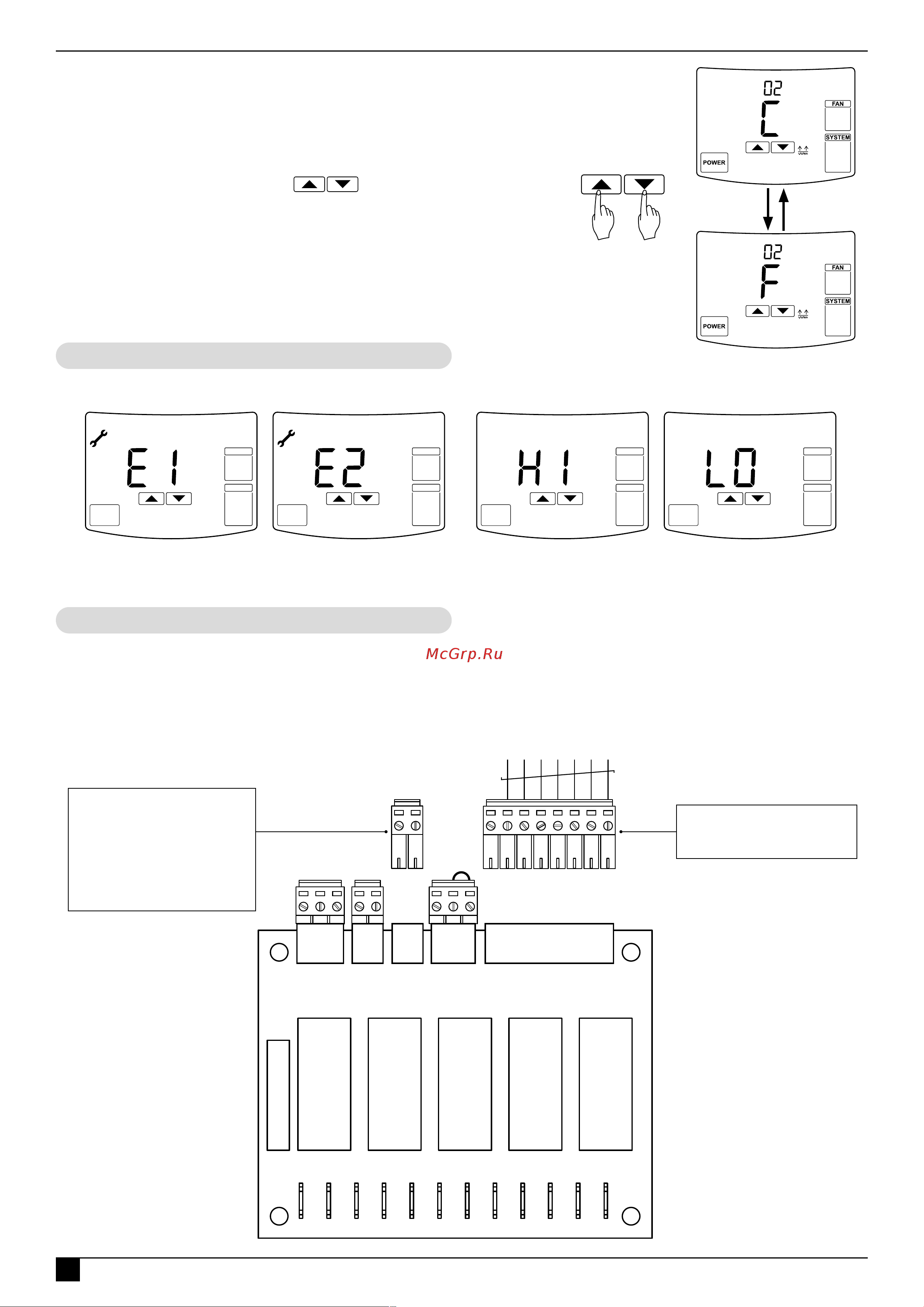

Выбор единицы измерения температуры С° / F°:

• В нормальном режиме прикоснитесь к полю SYSTEM пульта

HL18 и удерживайте палец в течении 5-ти секунд. На дисплее

отобразится меню параметров.

• Выберите номер параметра 02 – выбор единицы измерения

температуры (малые цифры), прикоснувшись к полю SYSTEM.

• Затем прикоснитесь к полю , чтобы выбрать значение

параметра C – Цельсий или F – Фаренгейт. Пульт установит режим

по истечении 15-ти секунд, если нет дальнейших действий и

вернется в нормальный режим работы.

Код ошибки Е1 Код ошибки Е2 Код ошибки HI Код ошибки LO

Неисправен датчик

температуры

Неисправно ЭСППЗУ

Текущая температура в

помещении выше плюс 40°С

Текущая температура в

помещении ниже 0°С

Функциональные возможности:

• Управление неограниченным количеством завес одним пультом, используя метод шлейфового соединения.

• Комбинирование и управление группой завес любой серии и модели с одинаковыми источниками тепла.

• Подключение концевого выключателя.

ТМ310075

PCB-AC

КВ

ПУЛЬТ

РЕЛЕ

ПРЕДОХРАНИТЕЛЬ

РЕЛЕ РЕЛЕ

КОНТАКТЫ СОЕДИНЕНИЙ С ЗАВЕСОЙ

РЕЛЕ РЕЛЕ

6 7

КВ-2

Разъём КВ: Разъём для

подключения концевого

выключателя с нормально

разомкнутым контактом

к завесе. Коммутация

нейтрали сети 220 В 50 Гц.

Ток не более 0,1 А.

Разъём пульта: Разъём

для подключения пульта

управления к завесе.

ТМ310257

ТМ310074

Коды ошибок пульта

Коммутационная плата РСВ-АС

POWER

POWER POWER

POWER

FAN

FAN FAN

FAN

SYSTEM

SYSTEM SYSTEM

SYSTEM
