Серия 300 Бриллиант с электрическим источником тепла

УПРАВЛЕНИЕ

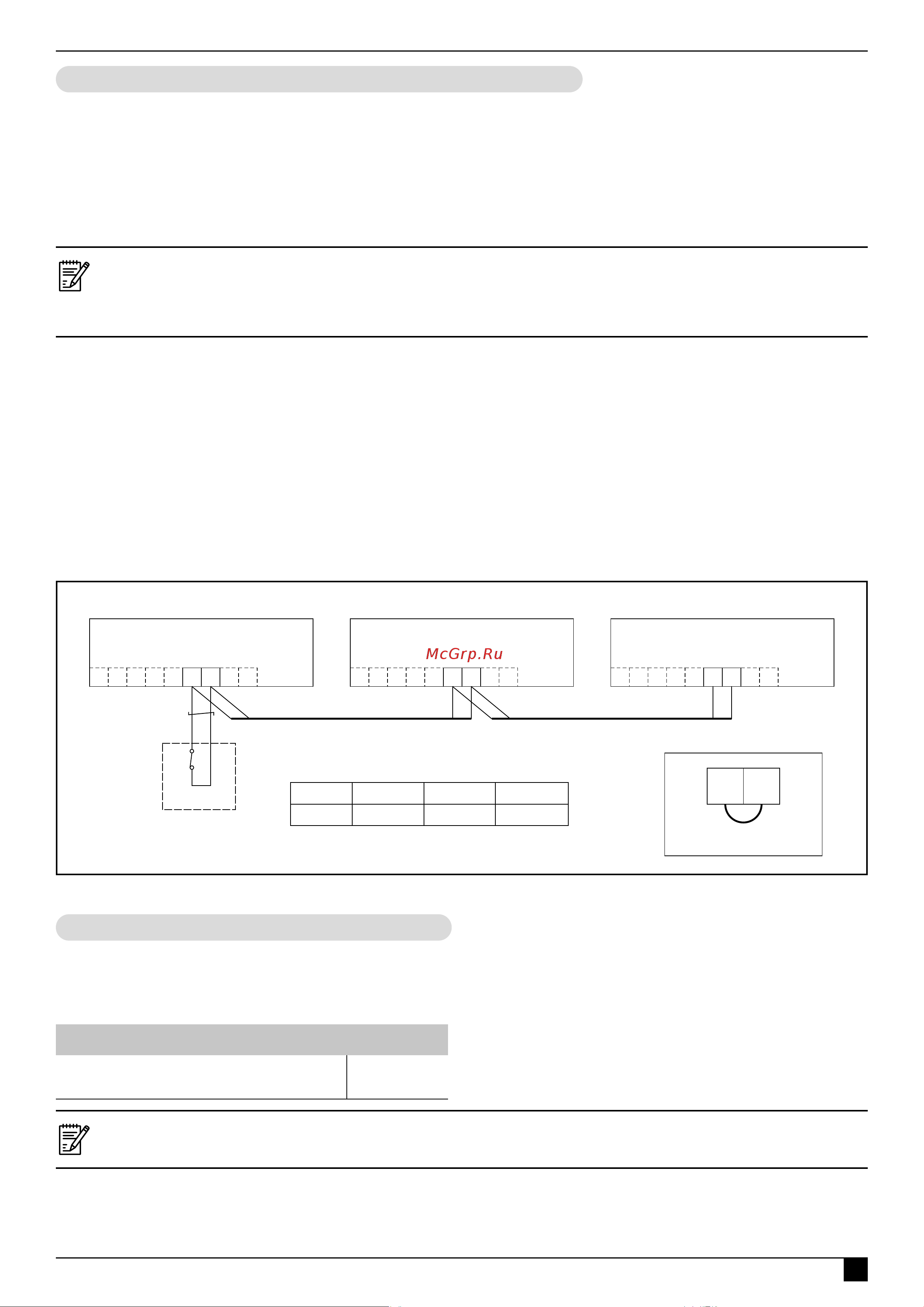

Схема подключения ПКП к группе завес

ПКП

ЗАВЕСА ЗАВЕСА ЗАВЕСА

Ведущий

П1

П1 П1П2

П2

П2 П2

Ведомый Ведомый

Master

Slave Slave

~220В 50Гц

Перемычку удалить с ведущей

и ведомых завес!

N.C.

1 11 12 22 2

ТМ310262

Опционное оборудование в обязательный комплект поставки завесы не входит и может быть

поставлено за отдельную плату по желанию заказчика.

Наименование Артикул

Концевой выключатель ВП15К21 500195

Опционное оборудование для завес, как правило, включает элементы автоматизации и управления, которые

расширяют функциональность готовой системы. Представленные ниже опции, рекомендованы изготовителем и

полностью совместимы с данным видом изделия.

Наименование оборудования может

отличатся, более точную информацию

узнавайте на сайте производителя или в

техническом каталоге продукции.

Опционное оборудование

Подключение ПКП охранно-пожарной сигнализации

В завесе предусмотрено подключение приёмно-контрольного прибора (ПКП) охранно-пожарной сигнализации с

нормально замкнутым контактом.

Принцип работы: При срабатывании ПКП (активация сигнала «ПОЖАР») нормально замкнутый контакт

размыкаясь, снимает нейтраль сети с вентиляторов и со схемы управления завесы или группы завес. Нагреватели

и вентиляторы отключаются. Когда причина срабатывания ПКП устранена, завеса или группа завес вернутся в

режим, который был установлен до срабатывания ПКП.

Срабатывание ПКП (активация сигнала «ПОЖАР») является аварийным для завесы. Последующая

нормальная работа завесы может быть нарушена из-за отключения нагревателей, минуя систему

продувки ТЭНов, что, в редких случаях, может привести к срабатыванию аварийного термовыключателя.

Для восстановления работоспособности нагревателей см. раздел «Аварийное отключение нагревателей»

Если в системе присутствует концевой выключатель, то ПКП имеет приоритет по отношению к концевому

выключателю, т.е. при срабатывании ПКП положение концевого выключателя не имеет значения.

Чтобы подключить ПКП к завесе или к их группе необходимо:

• открыть монтажные люки завес (см. раздел «Подключение к электросети»);

• определить место ввода кабеля ПКП через отверстие в крышке монтажного люка и удалить специальные

заглушки в корпусе завесы;

• удалить перемычку установленную между контактами П1 И П2 клеммной колодки, а в случае подключения к

группе завес удалить её со всех ведомых завес;

• подключение ПКП к группе завес осуществляется в соответствии со схемой подключения (см. рисунок ниже),

при этом, ток проходящий через контакты ПКП равен сумме токов двигателей завесы и указан в таблице ниже.

• ПКП должен быть заземлён, используйте общий контур заземления (на схеме не показан);

• используйте медные проводники сечением 0,5-1,0 мм

Завеса КЭВ...33 КЭВ...13 КЭВ...43

Ток*, А 0,6 1 1,1

*Ток указан для одной завесы
