Руководство по эксплуатации и монтажу. Технический паспорт

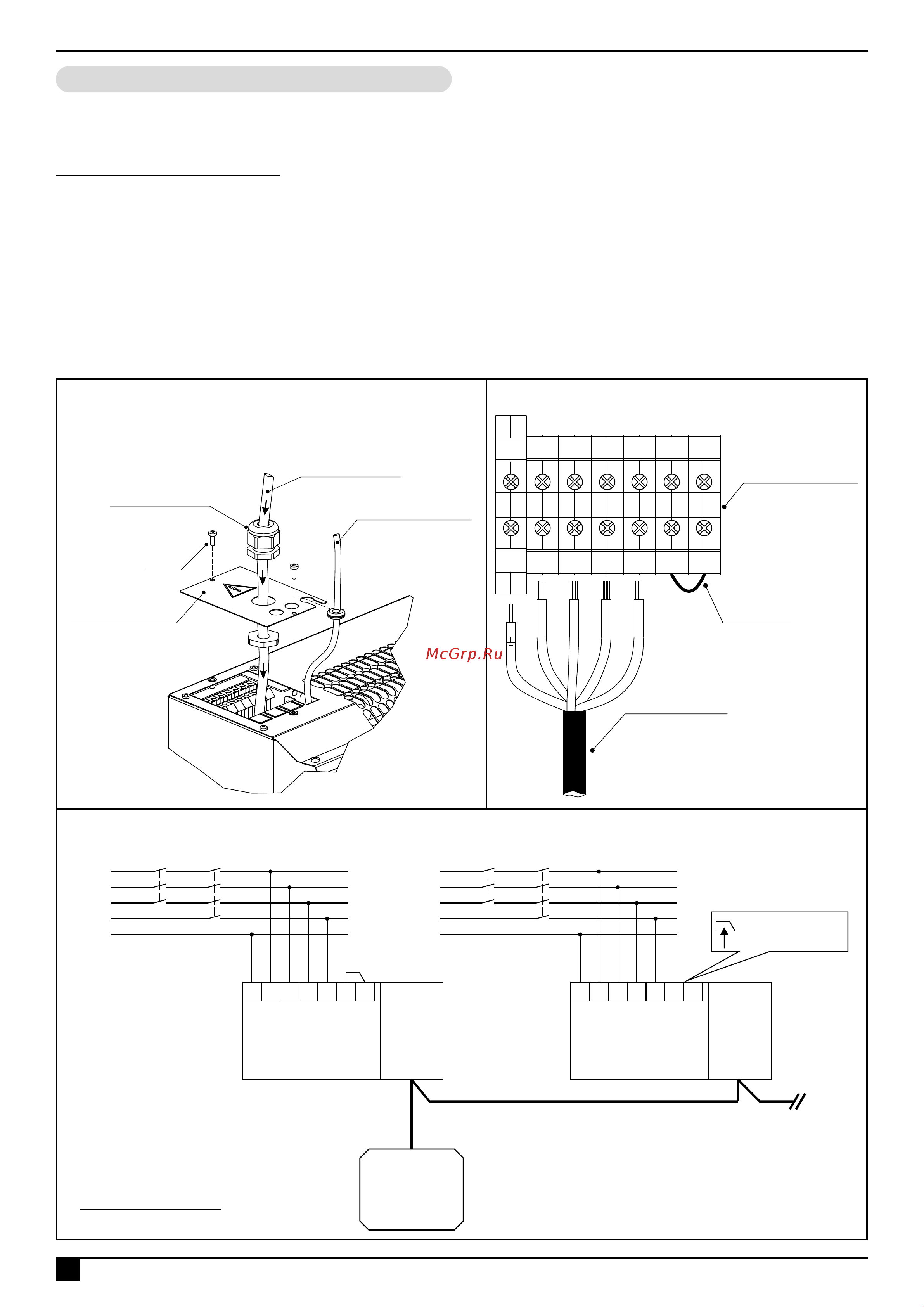

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Схема подключения к электросети

Питание завес осуществляется от электросети переменного тока с номинальным

напряжением ~380 (400) В, за исключением завесы КЭВ-6П3233Е.

Основные этапы подключения:

. а Установите в электрощите автоматический выключатель и УЗО, соответствующие

данной модели завесы.

. б Подключите к выходным клеммам автоматического выключателя и УЗО кабель

питания, соответствующий данной модели.

. в С помощью отвёртки с крестовым наконечником, откройте крышку монтажного

люка завесы, открутив винты.

. г Заведите кабель питания к клеммной колодке через кабельный ввод монтажного

люка и подключите в соответствии со схемой.

. д Закройте крышку монтажного люка в обратном порядке.

Монтажный люк завесы

крышка

монтажного люка

кабельный ввод

кабель питания

кабель управления

винт

Подключение кабеля питания ~380 (400) В

L1 L2

кабель питания

перемычка

клеммная колодка

Схема подключения группы завес к трёхфазной сети переменного тока с напряжением ~380 (400) В

PE PE

L1 L1L2 L2

L3 L3

N N

N3 N3

N4 N4

Ведущая

завеса

Ведомая

завеса 1

PCB-AC PCB-AC

перемычку удалить

с ведомых завес!

Master Slave 1

N N

3/N/PE ~ 380 В 50 Гц

PE PE

УЗО УЗО

QF* QF*

Условные обозначения:

*QF - автоматический выключатель

Кабель управления

(Master)

Кабель управления (Slave 1)

ТМ310098

ТМ310149

ТМ310150

Пульт HL18
