Руководство по эксплуатации и монтажу. Технический паспорт

НАЗНАЧЕНИЕ И УСТРОЙСТВО

Для восстановления рабочего состояния нагревательных элементов необходимо:

• обесточить завесу на силовом щите потребителя;

• дождаться пока она остынет;

• выяснить и устранить причины срабатывания термовыключателя;

• открутить специальные винты по бокам решётки/жалюзи воздуховыпускного окна;

• освободить страховочные тросы с двух сторон откидной лицевой панели;

• диэлектрическим стержнем нажать на предохранительную пластину, возвращающую

термовыключатель в рабочее состояние.

Конструкция воздушно-тепловых завес может состоять из одного вентиляторного блока или нескольких в

зависимости от их длины, серии и модели. Завесы с условной длиной 1 метр включают один вентиляторный

блок, а 1,5 и 2 метра - два вентиляторных блока.

Вентиляторный блок состоит из:

• диаметрального (тангенциального) вентилятора, который, в свою очередь, состоит из рабочего колеса

радиального типа, внешнероторного электродвигателя переменного тока, воздуховыпускного окна/сопла с

жесткозакрепленной решёткой/жалюзи;

• трубчатых электронагревателей с оребрением (ТЭНР);

• аварийного термовыключателя нагревателей;

• устройства принудительного включения вентилятора (продувка ТЭНов).

Завесы снабжены аварийным термовыключателем нагревателей. При превышении

предельной температуры (120°С в месте его установке), термовыключатель разомкнёт

контакты и отключит нагрев.

Перегрев может произойти от следующих причин:

• вышел из строя вентилятор;

• не выполнены требования по установке и монтажу;

• входное и выходное окна завесы загромождены или подвержены сильному загрязнению;

• тепловая мощность завесы значительно превышает теплопотери помещения;

• произошло аварийное отключение электроэнергии;

• отключение питания от работающей завесы с силового щита потребителя.

Аварийный термовыключатель установлен в каждом вентиляторном блоке, в местах наиболее

подверженных перегреву. В момент срабатывании хотя бы одного аварийного термовыключателя

отключатся все нагреватели, при этом вентилятор продолжит работать. Данные термовыключатели

не снабжены самовозвратным механизмом.

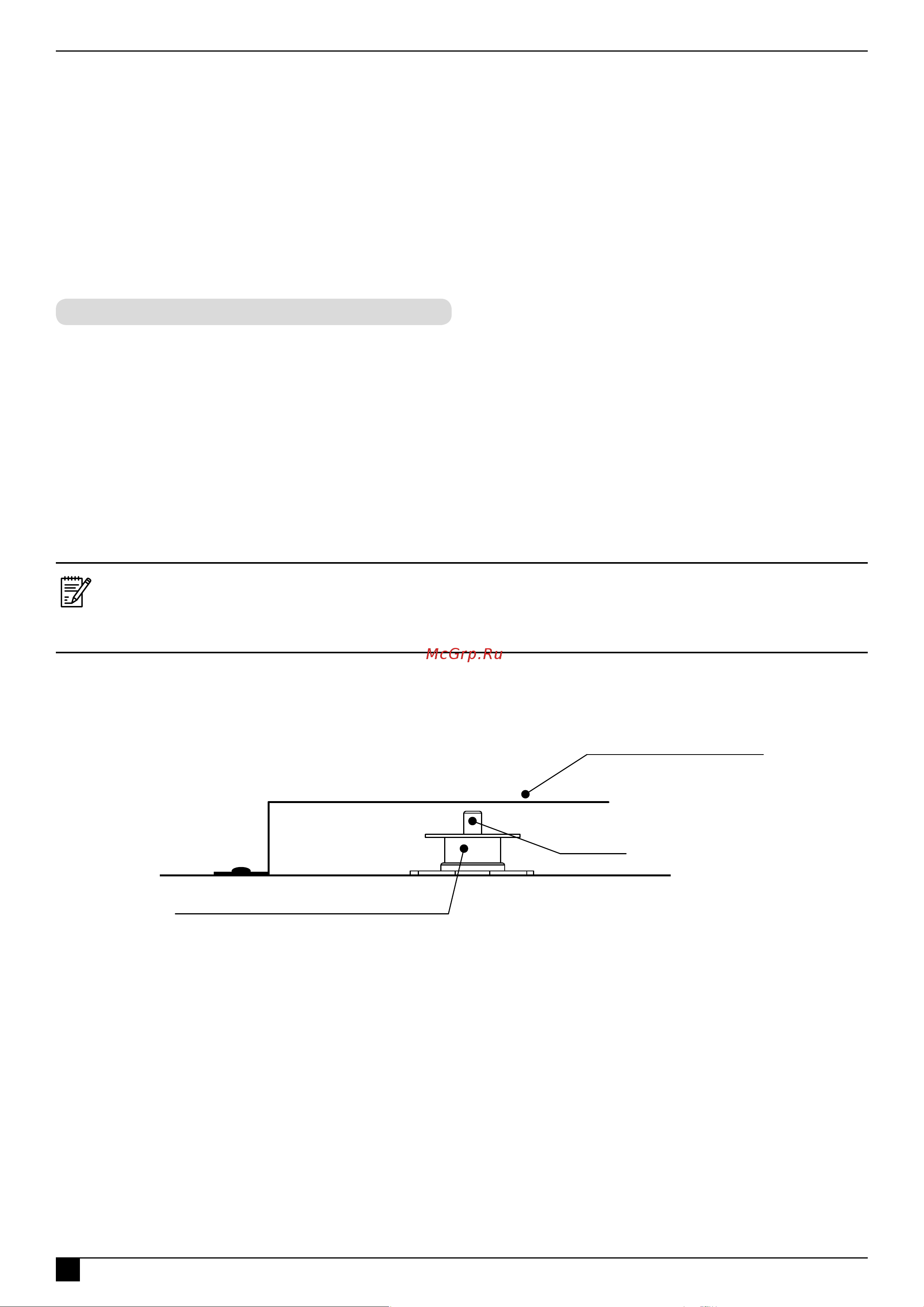

аварийный термовыключатель

кнопка

Предохранительная

пластина

ТМ310031

Аварийное отключение нагревателей
