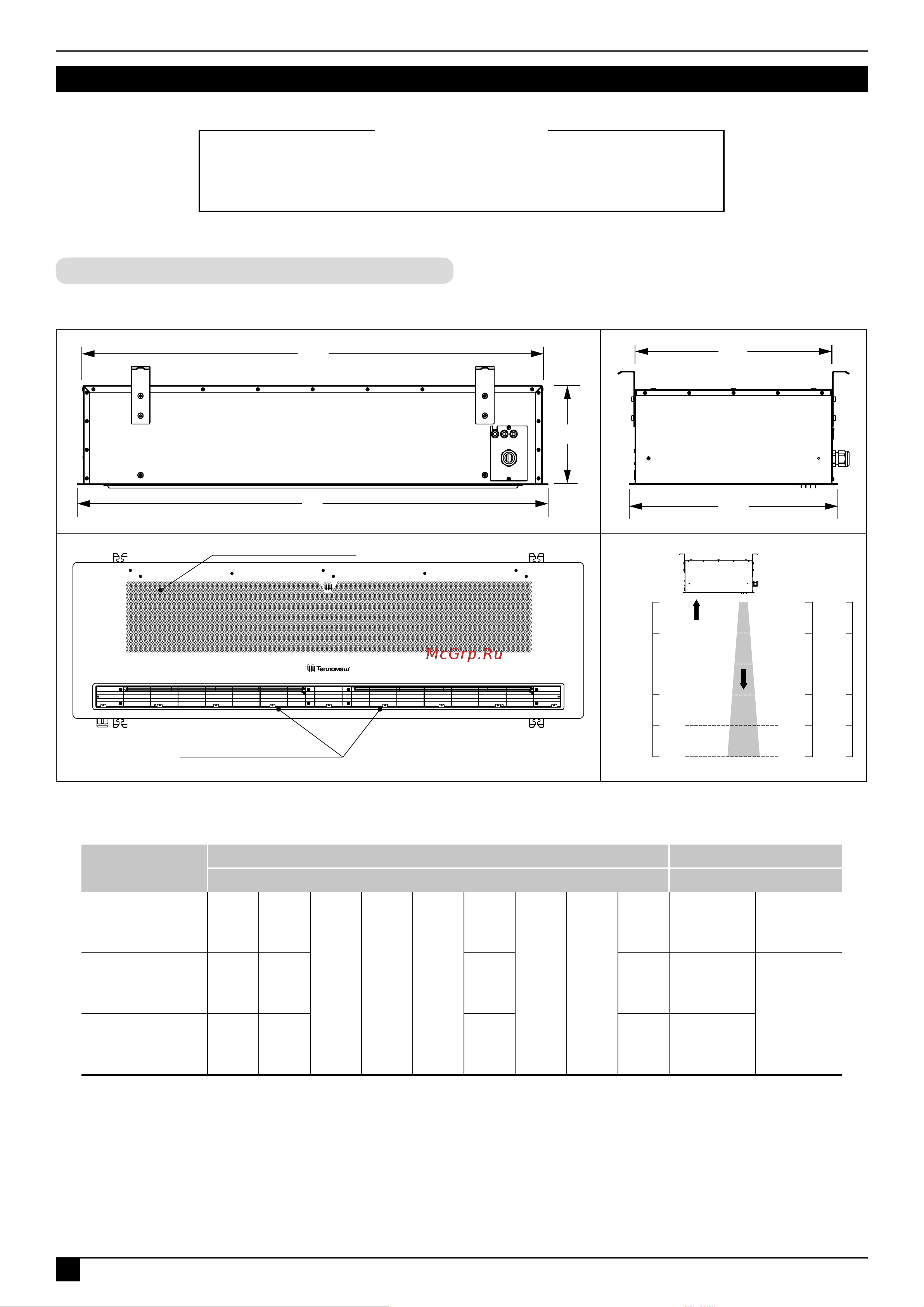

Руководство по эксплуатации и монтажу. Технический паспорт
МОНТАЖ
Модель
Размеры, мм Размеры сопла
A A1 B C C1 L
1
L
2
L
3
W Д*Ш, мм кол-во
КЭВ-9П4071Е
КЭВ-12П4071Е
КЭВ-18П4071Е
1205 1160
295 615 580
816
618 510
1000 796*80 1
КЭВ-12П4081Е
КЭВ-18П4081Е
КЭВ-24П4081Е
1660 1615 1274 1500 578*80
2
КЭВ-12П3091Е
КЭВ-18П3091Е
КЭВ-18П3091Е
2180 2135 1794 2000 796*80
Размеры указаны без учёта кронштейнов и кабельного ввода
A1
A
B
C1
C
воздуховыпускные окна
воздухозаборное окно
H [
м]
0
11,2
6,6
4,7
3,8
3,3
2,9
V [м/c]
1
2
3
4
5
11,9
7,0
4,9
4,0
3,5
3,1
ТМ310196
ТМ310197
МОНТАЖ, ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ ЗАВЕСЫ
ДОЛЖЕН ПРОИЗВОДИТЬ СПЕЦИАЛЬНО ПОДГОТОВЛЕННЫЙ
ПЕРСОНАЛ ИЛИ УПОЛНОМОЧЕННАЯ ОРГАНИЗАЦИЯ!
⚠
ВНИМАНИЕ
ТМ310196
МОНТАЖ
Габаритные и установочные размеры
ТМ310240
