Серия 400 Потолочная с электрическим источником тепла
27
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
МОНТАЖ, ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ ЗАВЕСЫ
ДОЛЖЕН ПРОИЗВОДИТЬ СПЕЦИАЛЬНО ПОДГОТОВЛЕННЫЙ
ПЕРСОНАЛ ИЛИ УПОЛНОМОЧЕННАЯ ОРГАНИЗАЦИЯ!
⚠
ВНИМАНИЕ
Модель
Напряжение
сети
Номинальный ток
автоматического выключателя
Дифференциальный
ток УЗО
Кабель питания с
медными жилами
КЭВ-9П4071Е
380 В
20 А
100 мА
5*4 мм
2
КЭВ-12П4071Е 25 А 5*4 мм
2
КЭВ-18П4071Е 40 А 5*10 мм
2
КЭВ-12П4081Е 25 А 5*4 мм
2
КЭВ-18П4081Е 40 А 5*10 мм
2
КЭВ-24П4081Е 50 А 5*16 мм
2
КЭВ-18П4091Е 40 А 5*10 мм
2
КЭВ-24П4091Е 50 А 5*16 мм
2
КЭВ-36П4091Е** 40 А 40 А 5*10 мм
2
4*10 мм
2
Для удобства подключения питающего кабеля к клеммам завесы, рекомендуется приобретать кабель
с медными многопроволочными жилами.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
** Завеса подключается двумя силовыми кабелями. На каждый ввод необходимо установить автоматический
выключатель и УЗО.
Устройство защитного отключения (УЗО) в цепи питания завес применяется для предотвращения
пробоя на металлический корпус. Рекомендуется отдавать предпочтение электромеханическим УЗО,
а не электронным.
Завеса
Автоматический выключатель и устройство защитного отключения (УЗО) должны в обязательном порядке
присутствовать в цепи питания завесы. В случае подключения группы завес к электросети, на каждую завесу
необходимо установить свой автоматический выключатель, общий автоматический выключатель и общее УЗО.

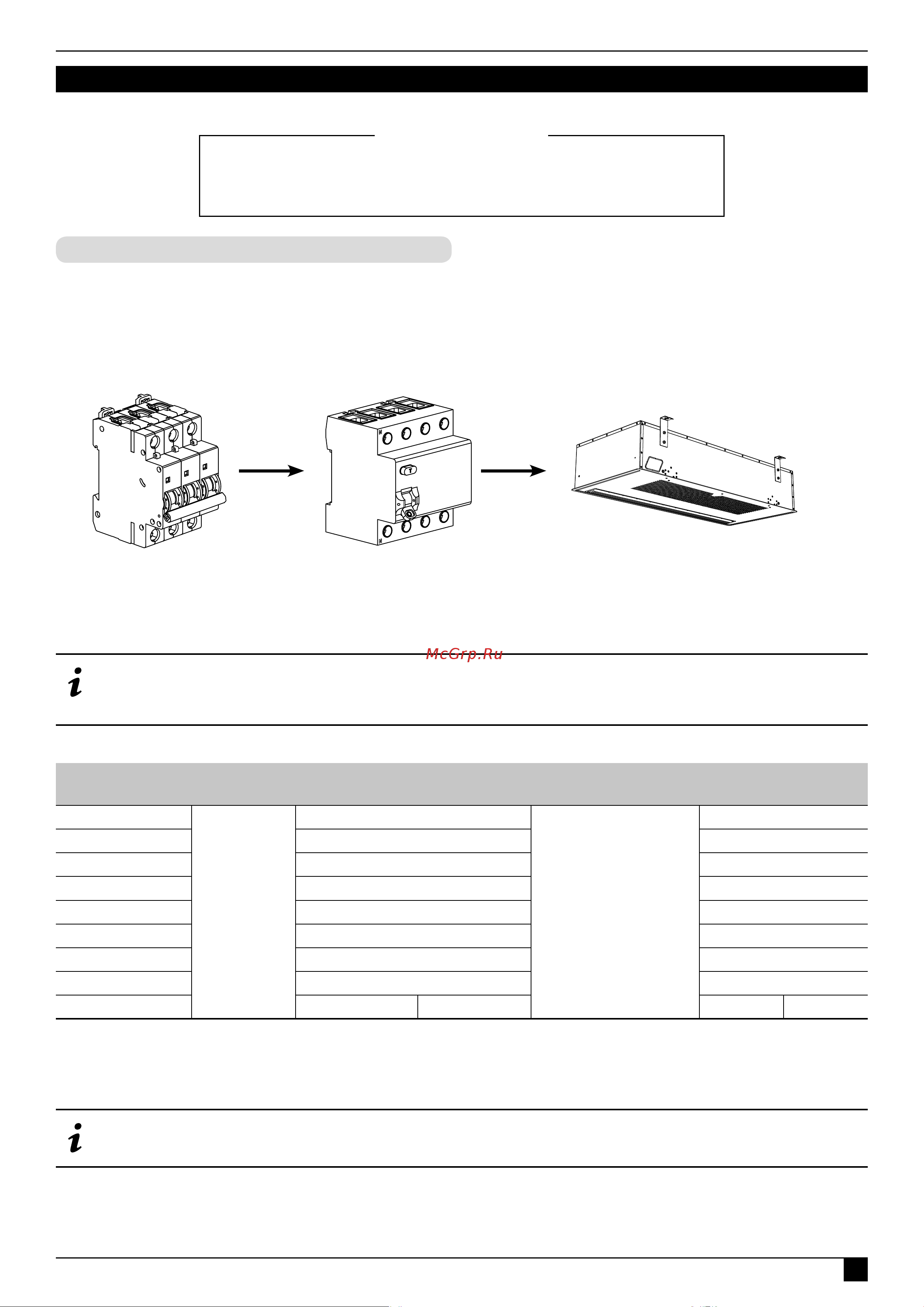

* На рисунке изображены трёхполюсный автоматический выключатель и четырёхполюсное УЗО для
подключения трёхфазной завесы. Принцип подключения однофазной завесы остаётся таким же, только
вместо трёхполюсного автоматического выключателя используется двухполюсный и двухполюсное УЗО.
Автоматический
выключатель*
ТМ310046
ТМ310208
УЗО*
ТМ310045
Защитные устройства
