Серия 500 Комфорт с электрическим источником тепла

НАЗНАЧЕНИЕ И УСТРОЙСТВО

Конструкция воздушно-тепловых завес состоит из четырёх вентиляторных блоков.

Вентиляторный блок состоит из:

• диаметрального (тангенциального) вентилятора, который, в свою очередь, состоит из рабочего колеса

радиального типа, внешнероторного электродвигателя переменного тока, воздуховыпускного окна/сопла с

жесткозакрепленной решёткой/жалюзи;

• трубчатых электронагревателей с оребрением (ТЭНР);

• аварийного термовыключателя нагревателей;

• устройства принудительного включения вентилятора (продувка ТЭНов).

Аварийный термовыключатель установлен в каждом вентиляторном блоке, в местах наиболее

подверженных перегреву. В момент срабатывании хотя бы одного аварийного термовыключателя

отключатся все нагреватели, при этом вентилятор продолжит работать. Данные термовыключатели

не снабжены самовозвратным механизмом.

Аварийное отключение нагревателей

ТМ310246

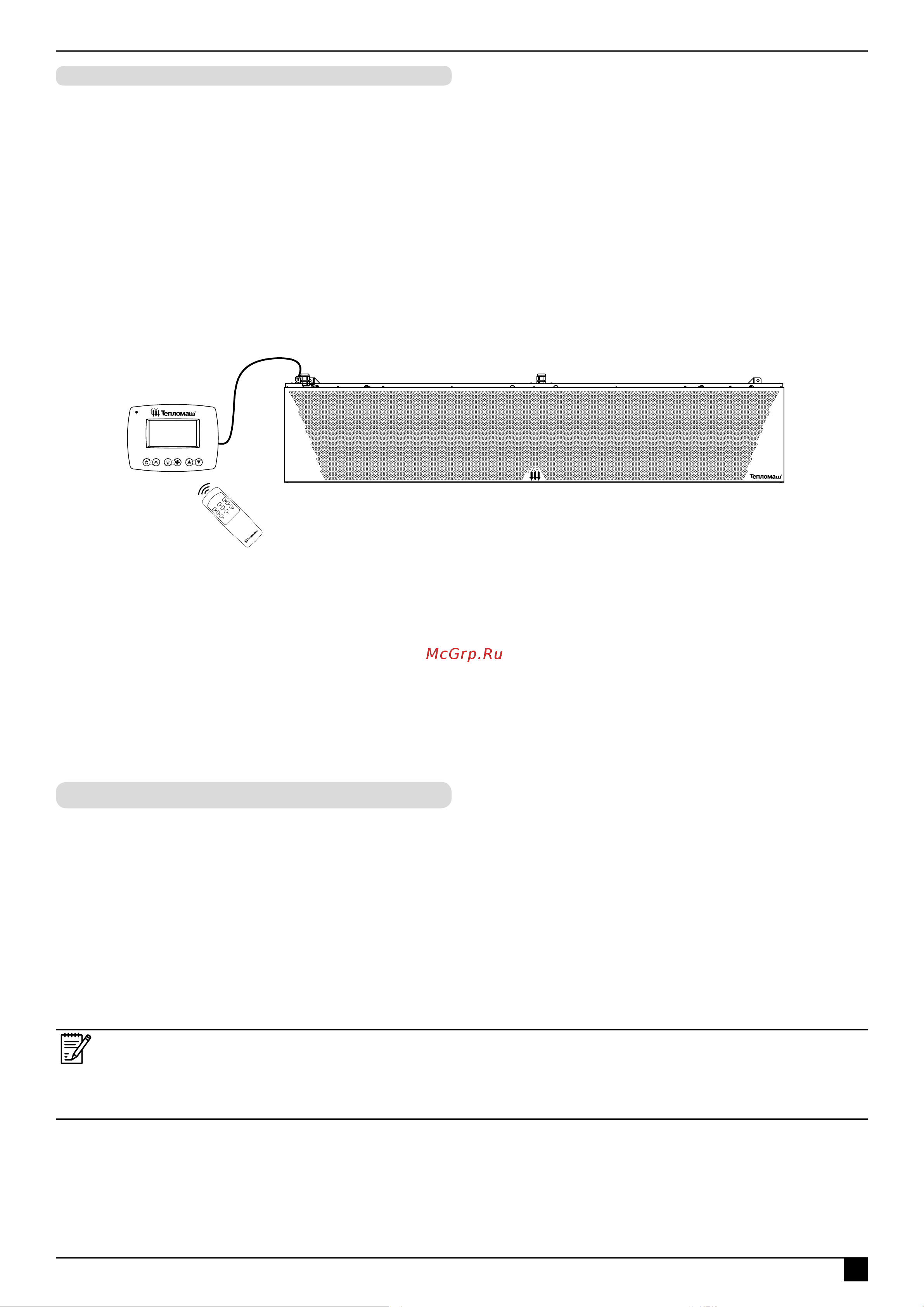

В общем случае завеса состоит из:

• стального оцинкованного корпуса с полимерным покрытием и съёмной лицевой панели;

• диаметрального (тангенциального) вентилятора;

• трубчатых электронагревателей с оребрением (ТЭНР);

• аварийного термовыключателя нагревателей;

• устройства принудительного включения вентилятора (продувка ТЭНов);

• электромагнитных контакторов (реле);

• коммутационной платы PCB-AC;

• ТЭН-резистора, регулирующего частоту вращения электродвигателя;

• корпусных элементов с резьбовыми отверстиями для крепления и монтажа;

• люка для подключения питания от сети переменного тока к входным клеммам завесы;

• проводного пульта со встроенным термостатом, подключённого к завесе кабелем управления стандартной

длины от 1,8 до 3,6 метра, в зависимости от модели.

Основные детали и узлы

Завесы снабжены аварийным термовыключателем нагревателей. При превышении предельной температуры

(120°С) термовыключатель, в месте его установке, разомкнёт контакты и отключит нагрев.

Перегрев может произойти от следующих причин:

• вышел из строя вентилятор;

• не выполнены требования по установке и монтажу;

• входное и выходное окна завесы загромождены или подвержены сильному загрязнению;

• тепловая мощность завесы значительно превышает теплопотери помещения;

• произошло аварийное отключение электроэнергии;

• отключение питания от работающей завесы с силового щита потребителя.
