Руководство по эксплуатации и монтажу. Технический паспорт

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Особенности подключения КЭВ-24П5031Е, КЭВ-36П5031Е, КЭВ-45П5031Е, КЭВ-

24П5041Е, КЭВ-36П5041Е, КЭВ-54П5041Е:

Питание завесы КЭВ-36П4021Е осуществляется двумя силовыми кабелями от

электросети переменного тока с номинальным напряжением ~380 (400) В.

Основные этапы подключения:

.а Установите в электрощите на каждый силовой ввод автоматический выключатель и

УЗО, соответствующие данной модели завесы.

.б Подключите к выходным клеммам автоматического выключателя и УЗО кабель

питания, соответствующий данной модели.

.в С помощью отвёртки с крестовым наконечником, откройте крышку монтажного

люка завесы, открутив винты.

.г Заведите кабель питания к клеммным колодкам Х1 и Х2 через кабельные вводы

монтажного люка и подключите в соответствии со схемой.

.д Закройте крышку монтажного люка в обратном порядке.

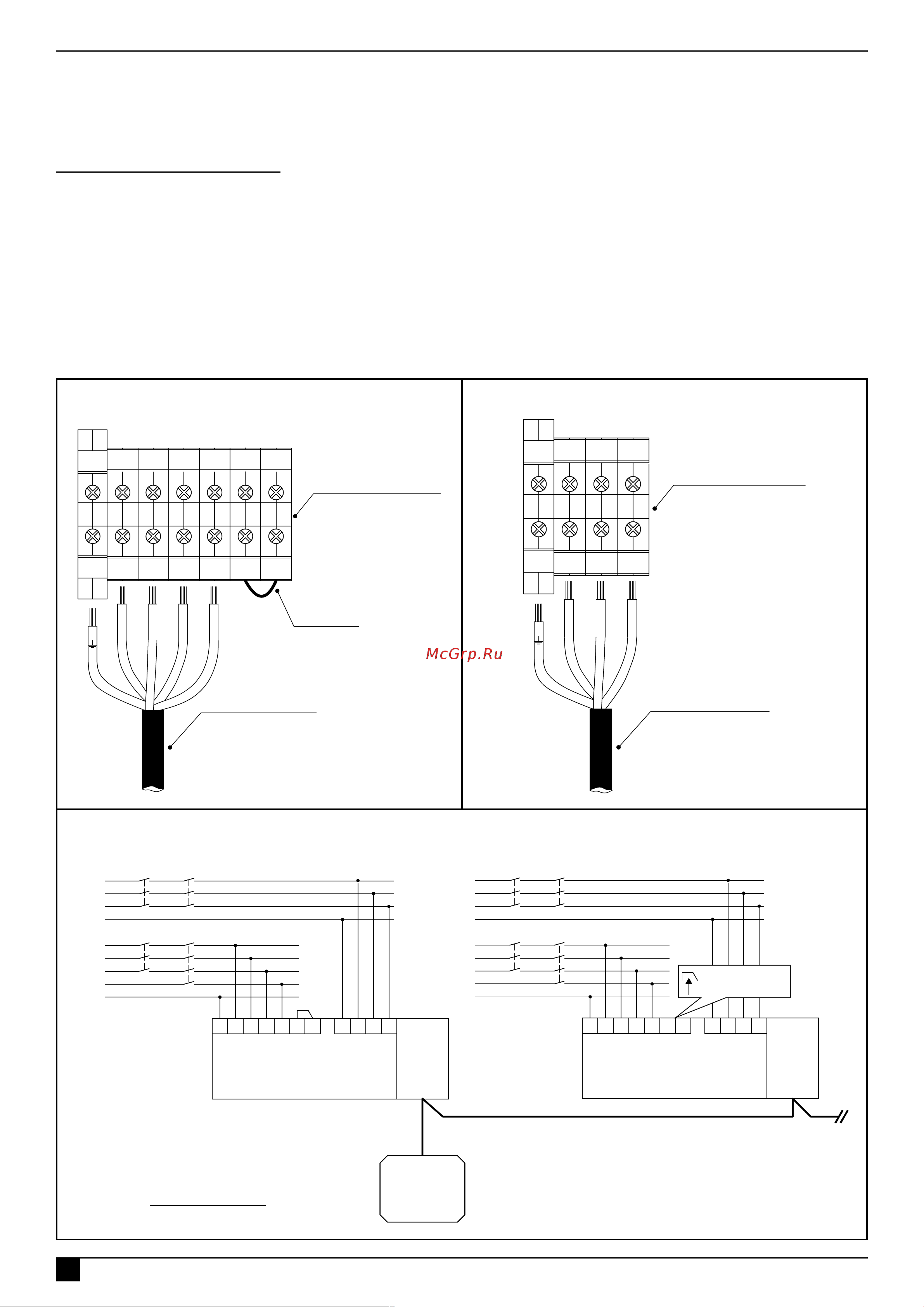

Цепь питания Х1

кабель питания X1

перемычка

клеммная колодка X1

L1 L2

Цепь питания Х2

кабель питания X2

клеммная колодка X2

L1 L2

Схема подключения группы завес с двумя выходами питания к трёхфазной сети

переменного тока с напряжением ~380 (400) В

L1 L1

L2 L2

L3 L3

Ведущая завеса

Ведомая завеса 1

PCB-AC

Master

Slave

Х1

Х2

3/N/PE ~ 380 В 50 Гц

3/PE ~ 380 В 50 Гц

УЗО

QF*

Условные обозначения:

*QF - автоматический выключатель

Кабель управления

(Master)

Кабель управления (Slave 1)

перемычку удалить

с ведомых завес!

ТМ310078

ТМ310079

ТМ310144

Пульт HL10
