Руководство по эксплуатации и монтажу. Технический паспорт

УПРАВЛЕНИЕ

PCB-AC

КВ

ТЗЗ/

ПКП

ТЗЗ/

ПКП

ПУЛЬТ

НИЖНИЕ ДУБЛИРУЮЩИЕ КОЛОДКИ

ПУЛЬТ HL18

Кабель управления (Master)

КВ-2

ТЗЗ-3

ж/з

коричн.

серый

белый

красный

чёрный

синий

Х3

Х4

ТЗЗ-3 N N1КВ-2

N11 2

чёрныйчёрный

Кабель управления (Master)

ТЗЗ/ПКПКВ

ж/зж/з

корич.корич.

синийсиний

серыйсерый

ж/з

белыйбелый

корич.

красныйкрасный

серый

чёрный

синий

Х3*

Х4*

ТМ310237

Дальнейшие схемы в настоящем руководстве по подключению к плате PCB-AC приведены для

подключения сверху. Подключение снизу осуществляется аналогично к колодкам Х3* и Х4*.

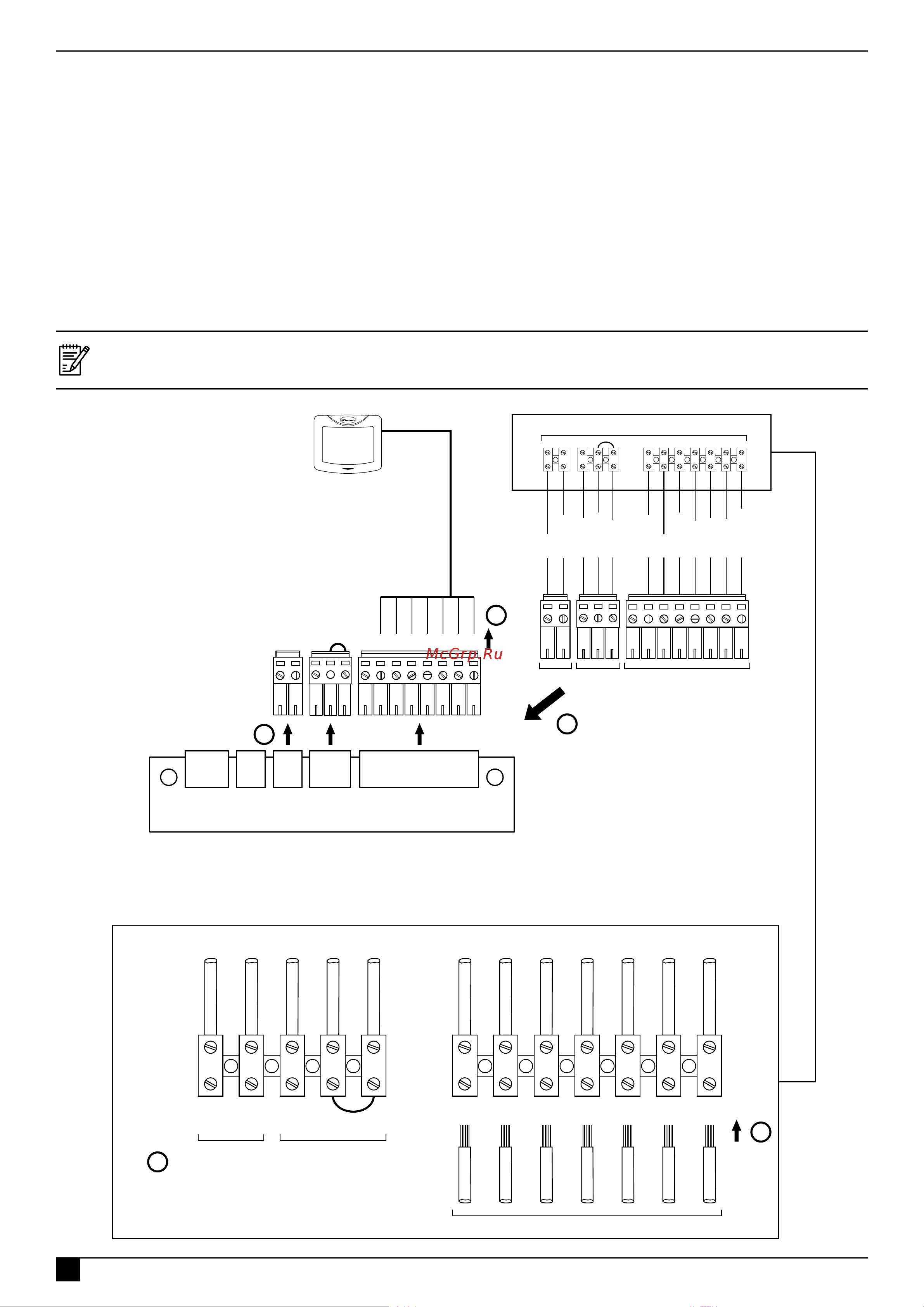

Нижнее подключение пульта управления и дополнительного оборудования к плате PCB-AC:

Коммутационная плата PCB-AC располагается в верхнем люке подключения к электросети. Кабель управления

с пультом подключен к соответствующему разъёму платы PCB-AC по умолчанию с завода-изготовителя. Внутри

завесы к кабелю управления с помощью хомутов закреплены дублирующие кабели для подключения снизу.

Чтобы подключить пульт и доп.оборудование снизу необходимо (показано на рисунке ниже):

1. Откройте верхний люк, открутив винты, и отсоедините разъёмы кабеля управления и доп.оборудования от

клемм платы PCB-AC.

2. Отсоедините кабель управления от разъёма, используйте отвёртку с плоским наконечником. Освободите

дублирующие провода от кабеля управления.

3. Соедините дублирующие разъёмы с платой PCB-AC.

4. Откройте нижний люк, открутив винты, и найдите внутри незакрепленные колодки Х3, Х4. Через кабельные

вводы в нижнем люке, проденьте и соедините кабель управления по схеме на рисунке ниже.

5. При необходимости подключите дополнительное оборудование к колодке Х4

* - обозначение клемм может меняться в

зависимости от модели. Точное наименование

клемм смотри на оборотной стороне люка.
