Серия 600 Колонны прямоточные с электрическим источником тепла

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Особенности подключения КЭВ-36П6044Е, КЭВ-36П6045Е, КЭВ-48П6045Е,

КЭВ-36П6046Е, КЭВ-54П6046Е, КЭВ-36П6049Е:

Питание завес КЭВ-36П6044Е, КЭВ-36П6045Е, КЭВ-48П6045Е, КЭВ-36П6046Е, КЭВ-54П6046Е, КЭВ-36П6049Е

осуществляется двумя силовыми кабелями от электросети переменного тока с номинальным напряжением

~380 (400) В.

.а Установите в электрощите на каждый силовой ввод автоматический выключатель и УЗО, соответствующие

данной модели завесы.

.б Подключите к выходным клеммам автоматического выключателя и УЗО кабель питания, соответствующий

данной модели.

.в Определите место ввода силового кабеля и с помощью отвёртки с крестовым наконечником, откройте крышку

монтажного люка завесы, открутив винты.

.г Заведите кабель питания к клеммным колодкам Х1 и Х2 через кабельные вводы монтажного люка и

подключите в соответствии со схемой.

.д Закройте крышку монтажного люка в обратном порядке.

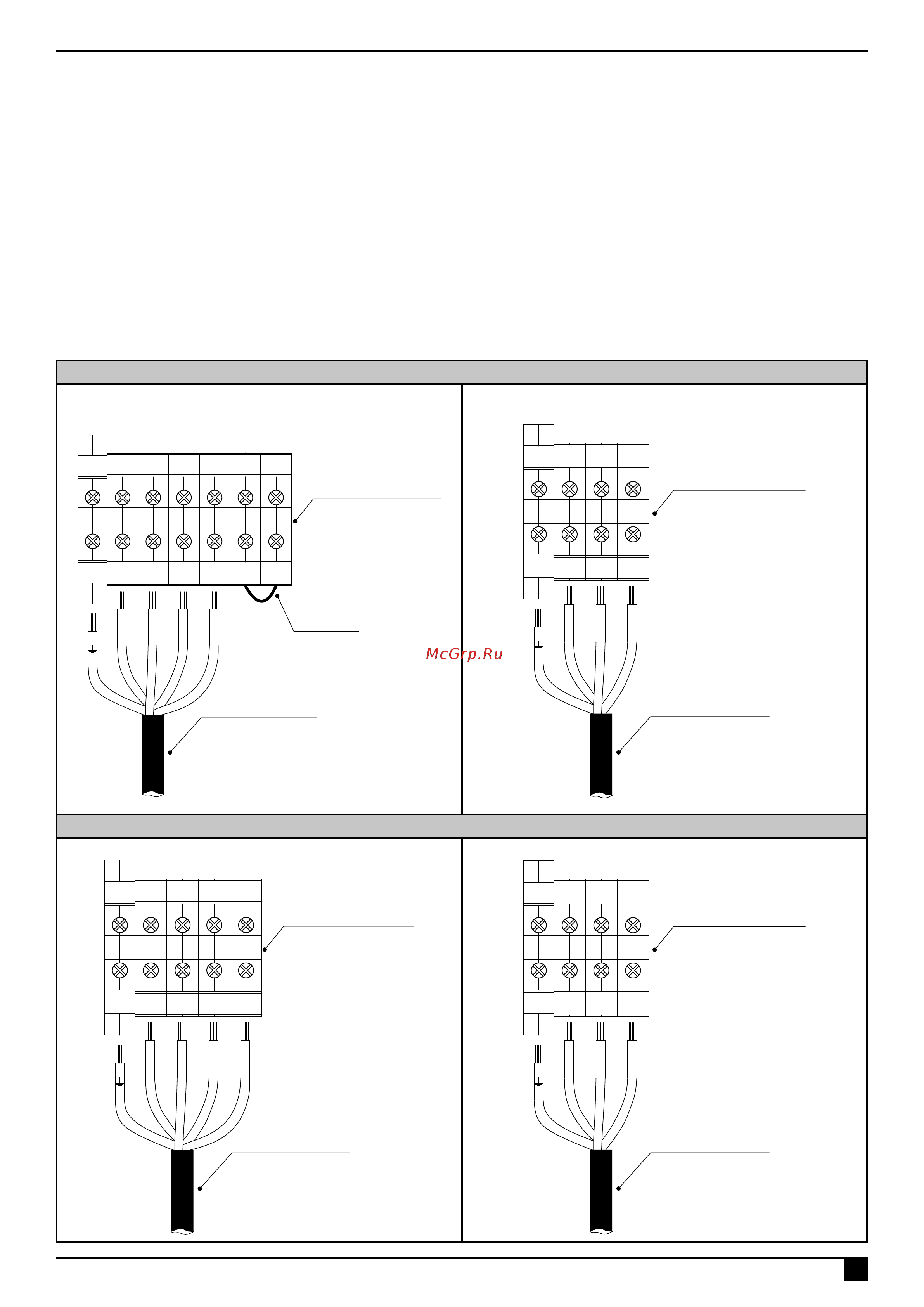

Верхнее подключение кабеля питания Х1 и Х2 ~380 (400) В

Цепь питания Х1

кабель питания X1

перемычка

клеммная колодка X1

L1 L2

Цепь питания Х2

кабель питания X2

клеммная колодка X2

L1 L2

Нижнее подключение кабеля питания Х1 и Х2 ~380 (400) В

Цепь питания Х1

L1 L2

кабель питания Х1

клеммная колодка Х1

Цепь питания Х2

кабель питания X2

клеммная колодка X2

L1 L2

ТМ310078

ТМ310079

ТМ310230

ТМ310079
