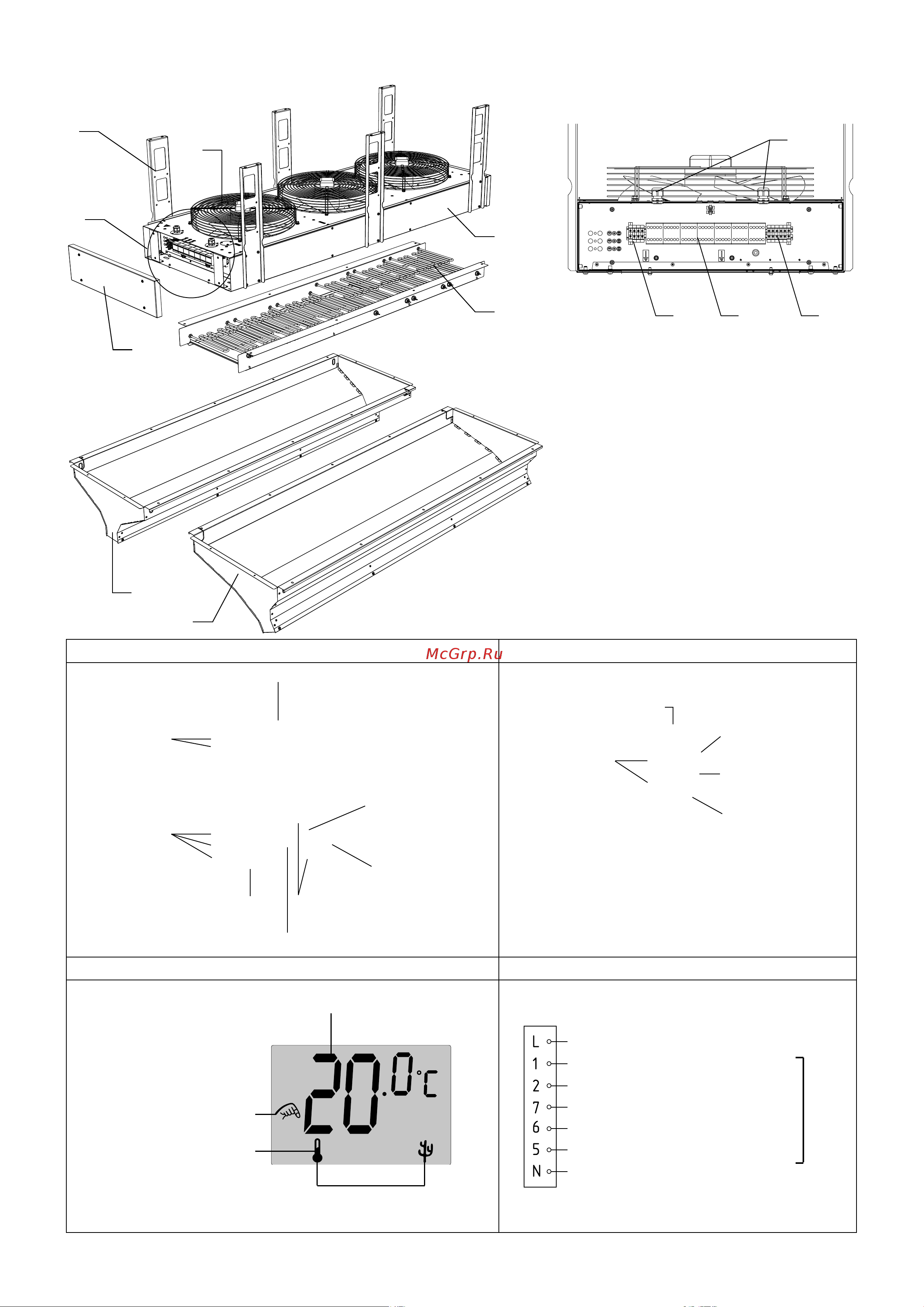

Рисунок 1. Воздушно-тепловая завеса

ВыноснойпультуправленияIR03 Дистанционныйпультуправления

Светодиоды

режимов

нагрева

Светодиоды

режимов

расхода воздуха

Приемное устройство

инфракрасного

сигнала

Кнопка выбора режима нагрева

Кнопки установки

требуемой температуры

Кнопка выбора

режима расхода

воздуха

Кнопка включения/

выключения изделия

ЖК-дисплей

Кнопка выбора

режима нагрева

Кнопки

установки

требуемой

температуры

Кнопка выбора

режима расхода

воздуха

Кнопка включения/

выключения изделия

Передающее устройство

инфракрасного сигнала

ЖК-дисплей НазначенияклеммпультауправленияIR03

Выбор температуры

Первая ступень нагрева

Вторая ступень нагрева

(полная мощность)

Температура

L (питание 220В/50Гц)

Первая ступень нагрева

Вторая ступень нагрева

Минимальная скорость вентилятора

Средняя скорость вентилятора

Максимальная скорость вентилятора

N (нейтраль)

Выходные сигналы

220В/50Гц

1011

1 - Вентилятор осевой;

2 - Кронштейн;

3 - Съемная крышка;

4 - Прямое сопло;

5 - Угловое сопло (по заказу);

6 - Трубчатые электронагревательные

элементы (ТЭНы);

7 - Корпус;

9 - Гермовводы;

10 - Клеммная колодка (Ввод 1);

11 - Электромагнитные контакторы;

12 - Клеммная колодка (Ввод2).

ВидА

Блок управления
