Руководство по эксплуатации и монтажу. Технический паспорт

НАЗНАЧЕНИЕ И УСТРОЙСТВО

ТМ320005

4 5 6

Конструкция воздушно-тепловых завес может состоять из одного вентиляторного блока или нескольких в

зависимости от их длины, серии и модели. Завесы с условной длиной 1 метр включают один вентиляторный

блок, а 1,5 и 2 метра - два вентиляторных блока.

Вентиляторный блок состоит из диаметрального (тангенциального) вентилятора, который, в свою очередь, состоит из:

• рабочего колеса радиального типа;

• внешнероторного электродвигателя переменного тока;

• воздуховыпускного окна/сопла с жесткозакрепленной решёткой/жалюзи.

Водяной теплообменник является неотъемлемой частью конструкции воздушно-тепловой завесы с водяным

источником тепла. Водяной теплообменник осуществляет передачу теплоты от теплоносителя проходящему

в межтрубном пространстве воздушному потоку. В качестве теплоносителя может использоваться вода

отопительных сетей на промышленных, общественных и коммунальных объектов. Максимальная температура

теплоносителя не должна превышать заявленной в технических характеристиках на изделие.

Для регулирования температуры воздуха за водяным теплообменником в систему подачи воды

должен быть установлен узел терморегулирования, включающий циркуляционный насос и клапан с

электроприводом. Подробнее об узлах терморегулирования см. в разделе «Управление: Способы

регулирования температуры».

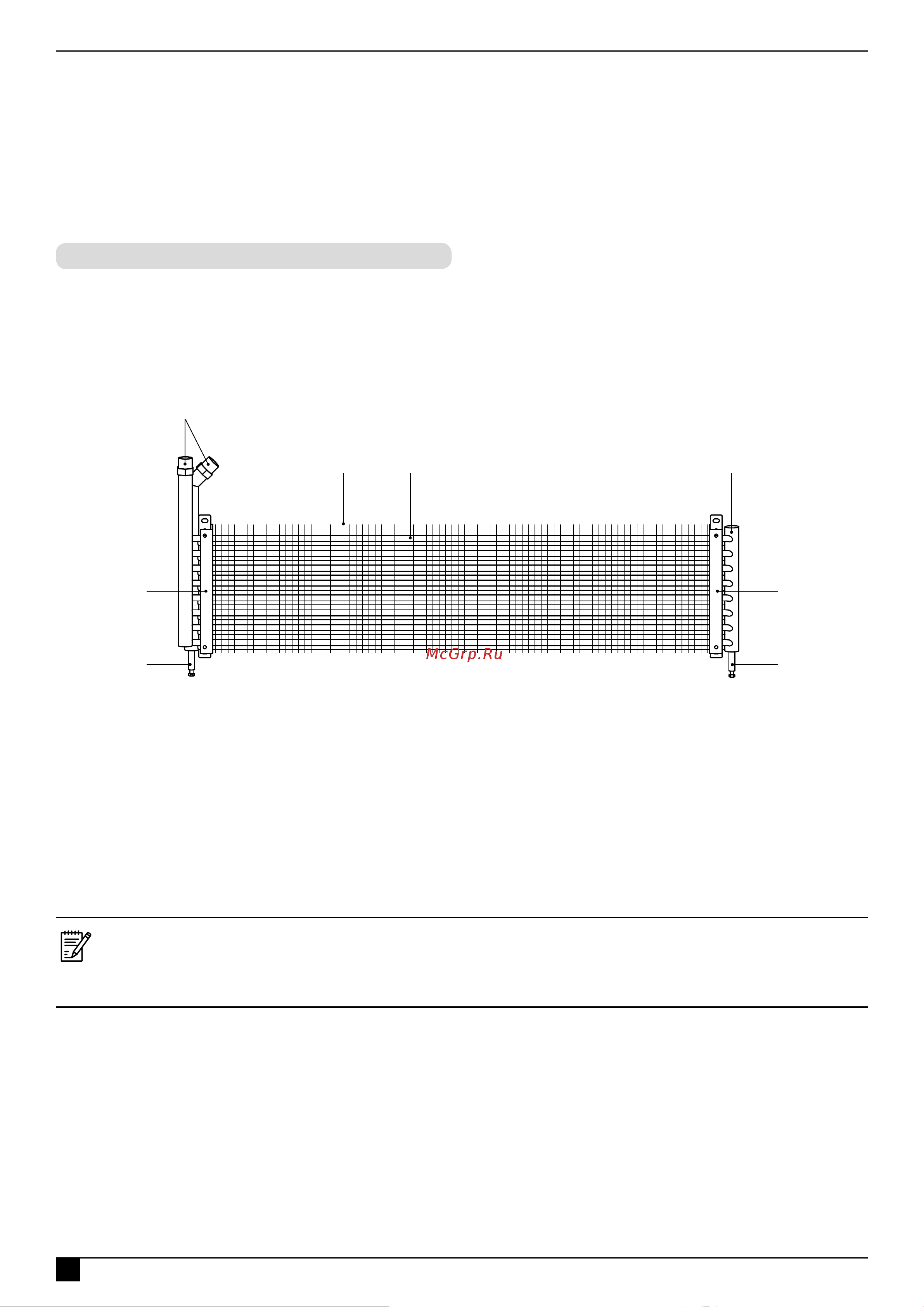

1 – Отводы с резьбовой заглушкой, позволяют слить теплоноситель, а при

вертикальной ориентации теплообменника могут служить воздухоотводчиками.

2 – Швеллера (крепления к конструкции завесы)

3 – Патрубки для подвода/отвода теплоносителя. Места подвода/отвода могут

быть любыми.

4 – Насадные пластинчатые алюминиевые рёбра

5 – Медные U-образные трубки

6 – Дополнительный воздуховыпускной коллектор

Водяной теплообменник
