Серия 400 Потолочная с водяным источником тепла
19

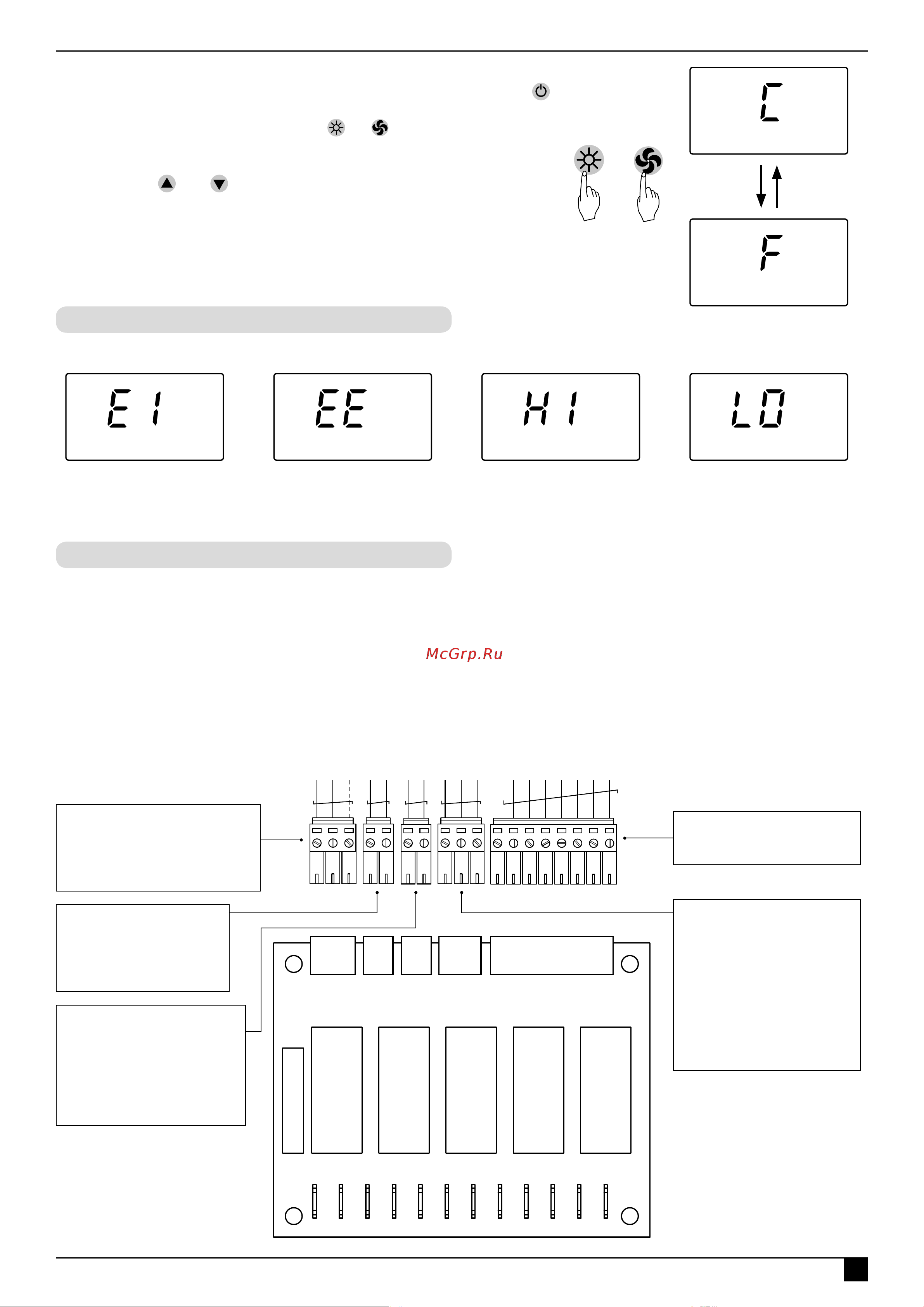

УПРАВЛЕНИЕ
Выбор единицы измерения температуры С° / F°:
• Выключите пульт, если он был включен, нажав на кнопку
пульта HL10 или пульта дистанционного управления.
• Нажмите одновременно кнопки + и удерживайте их в
течении 3-х секунд. На дисплее отобразится текущая единица
измерения температуры.
• Кнопками или выберите единицу измерения (С - Цельсий,
F - Фаренгейт). Пульт установит режим по истечении 5-ти секунд,
если никакая кнопка не нажата, и вернется в выключенное
состояние.
Код ошибки Е1 Код ошибки ЕЕ Код ошибки HI Код ошибки LO
Неисправен датчик
температуры.
Неисправно ЭСППЗУ Текущая температура
в помещении (Room)
выше плюс 40°С
Текущая температура
в помещении (Room)
ниже 0°С
PCB-AC
КВ
насос
ТЗЗ
ПКП
клапан
N N
N1 N1 N1
N
1 2
5
6 7
L
КВ-2
ТЗЗ-3
1 2
L
ПУЛЬТ
РЕЛЕ
ПРЕДОХРАНИТЕЛЬ
РЕЛЕ РЕЛЕ
КОНТАКТЫ СОЕДИНЕНИЙ С ЗАВЕСОЙ
РЕЛЕ РЕЛЕ
Функциональные возможности:
• Управление неограниченным количеством завес одним пультом,
используя метод шлейфового соединения.
• Комбинирование и управление группой завес любой серии и
модели с одинаковыми источниками тепла.
• Подключение узла терморегулирования (клапан и насос).
Подключение термостата защиты от замораживания.
• Подключение приёмно-контрольного прибора (ПКП) охранно-
пожарной сигнализации.
• Подключение концевого выключателя.
ТМ310021
ТМ310022
ТМ310023
ТМ310024
ТМ320008
ТМ310019ТМ310020
3 сек
+
Разъём КВ: Разъём для
подключения концевого
выключателя с нормально
разомкнутым контактом
к завесе. Коммутация
нейтрали сети 220 В 50 Гц.
Ток не более 0,1 А.
Разъём пульта: Разъём
для подключения пульта
управления к завесе.
Разъём ТЗЗ/ПКП:
Разъём для подключения
термостата защиты
от замораживания к
завесе и (или) приёмно-
контрольного прибора
(ПКП) охранно – пожарной
сигнализации. Коммутация
нейтрали сети 220 В 50 Гц.
Ток не более 0,1 А.
Разъём насос: Разъём
для подключения насоса
к завесе. Выходное
напряжение 220 В 50 Гц.
Нагрузка не более 5А.
Разъём клапан: Разъём для
подключения электропривода
клапана к завесе. Выходное
напряжение 220 В 50 Гц.
Нагрузка не более 5А.
Коды ошибок пульта
Коммутационная плата РСВ-АС
