Руководство по эксплуатации и монтажу. Технический паспорт

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Модель

Напряжение

сети

Номинальный ток

автоматического выключателя

Кабель питания с

медными жилами

КЭВ-28П3171W

220 В 6 А

3*1,5 мм

КЭВ-42П3181W 3*1,5 мм

КЭВ-60П3191W 3*1,5 мм

МОНТАЖ, ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ ЗАВЕСЫ

ДОЛЖЕН ПРОИЗВОДИТЬ СПЕЦИАЛЬНО ПОДГОТОВЛЕННЫЙ

ПЕРСОНАЛ ИЛИ УПОЛНОМОЧЕННАЯ ОРГАНИЗАЦИЯ!

⚠

ВНИМАНИЕ

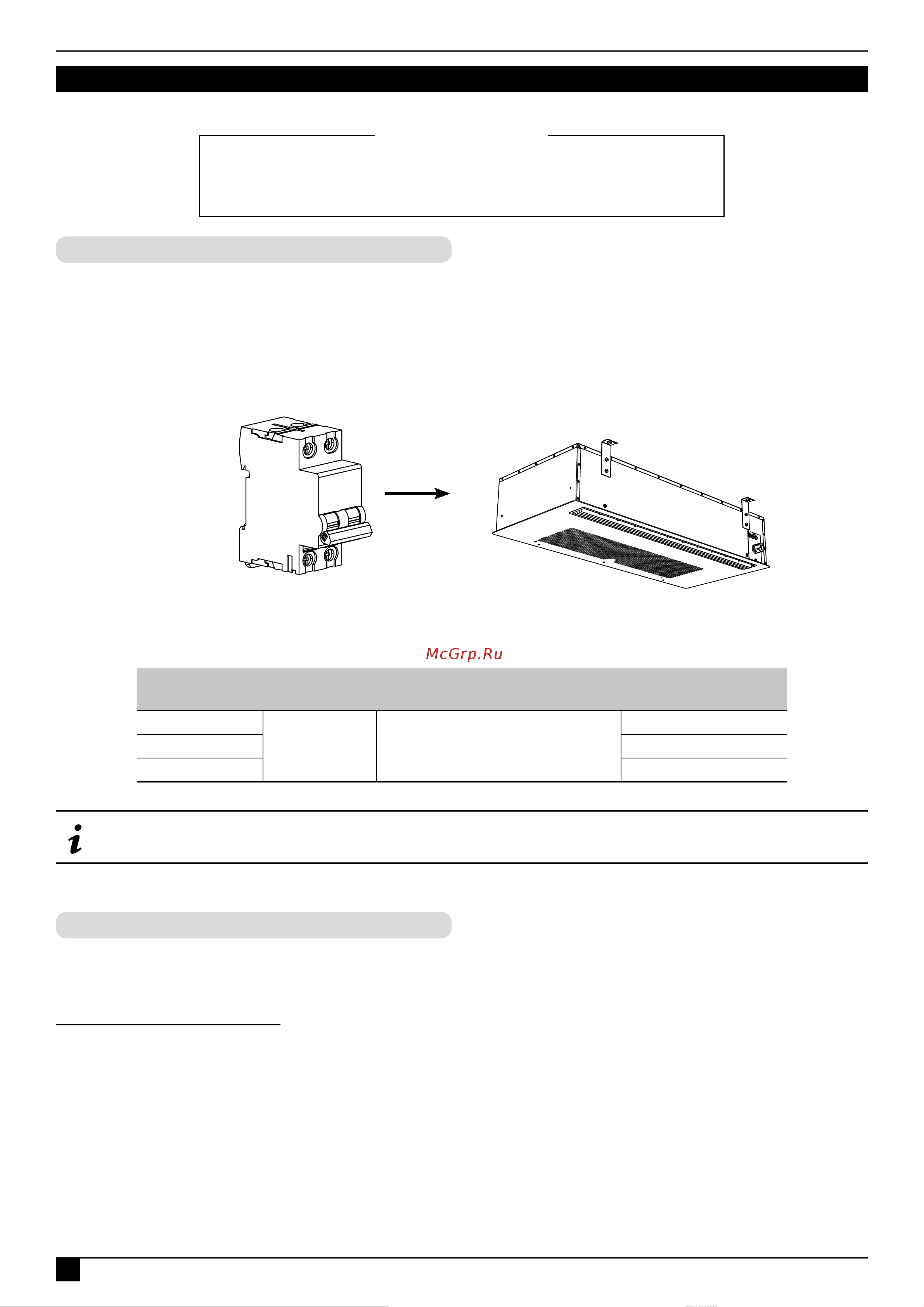

Завеса

Автоматический выключатель должен в обязательном порядке присутствовать в цепи

питания завесы. В случае подключения группы завес к электросети, необходимо установить

общий автоматический выключатель.

Автоматический

выключатель*

ТМ320012

Для удобства подключения питающего кабеля к клеммам завесы, рекомендуется приобретать кабель

с медными многопроволочными жилами.

Питание завес осуществляется от электросети переменного тока с номинальным

напряжением ~220 (230) В.

Основные этапы подключения:

.а Установите в электрощите автоматический выключатель, соответствующий данной

модели завесы.

.б Подключите к выходным клеммам автоматического выключателя кабель питания,

соответствующий данной модели.

.в С помощью отвёртки с крестовым наконечником, откройте крышку монтажного люка

завесы, открутив винты. Также, для удобства монтажа рекомендуется откинуть

лицевую панель (подробные шаги см. в разделе «Подключение к тепловой сети:

Гидравлическое подключение»).

.г Заведите кабель питания к клеммной колодке через кабельный ввод монтажного люка

и подключите в соответствии со схемой.

.д Закройте лицевую панель и крышку монтажного люка в обратном порядке.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Защитные устройства

Схема подключения к электросети

* На рисунке изображён двухполюсный автоматический выключатель для подключения однофазной завесы.

ТМ310208
