Серия 300 Комфорт с электрическим источником тепла

НАЗНАЧЕНИЕ И УСТРОЙСТВО

Воздушно-тепловые завесы серии 300 «Комфорт» с электрическим источником тепла, далее по тексту завесы,

предназначены для защиты рабочих зон общественных и административных зданий от прямого контакта с

наружным воздухом через открытые двери в холодный период времени. В летнее время завеса может работать

в режиме вентилятора (без нагрева), тем самым снизить риск попадания внутрь летающих насекомых, грязи,

пыли, табачного дыма. Для данной серии и типа завес рекомендуемая проектная высота защищаемого проёма

при горизонтальной установке должна составлять от 2 до 3,5 метров в зависимости от климатических условий

местности.

Функциональные возможности:

• Защищает проём, повышая энергетическую эффективность здания и поддерживая комфортный микроклимат

за счёт температурного регулирования.

Вспомогательные возможности:

• Снижает риск попадания внутрь летающих насекомых, пыли и грязи.

• Препятствует распространению внутрь помещения неприятных запахов (табачного дыма, выхлопных газов и т.д.).

• При редком открывании дверей осушает и обогревает тамбур или вестибюль.

В общем случае завеса состоит из:

• стального оцинкованного корпуса с полимерным покрытием и съёмной лицевой панели;

• диаметрального (тангенциального) вентилятора;

• трубчатых электронагревателей с оребрением (ТЭНР);

• аварийного термовыключателя нагревателей;

• устройства принудительного включения вентилятора (продувка ТЭНов);

• электромагнитных контакторов (реле);

• коммутационной платы PCB-AC;

• ТЭН-резистора, регулирующего частоту вращения электродвигателя;

• корпусных элементов с резьбовыми отверстиями для крепления и монтажа;

• люка для подключения питания от сети переменного тока к входным клеммам завесы;

• проводного пульта со встроенным термостатом, подключённого к завесе кабелем управления стандартной

длины от 1,8 до 3,6 метра, в зависимости от модели.

ТМ310003

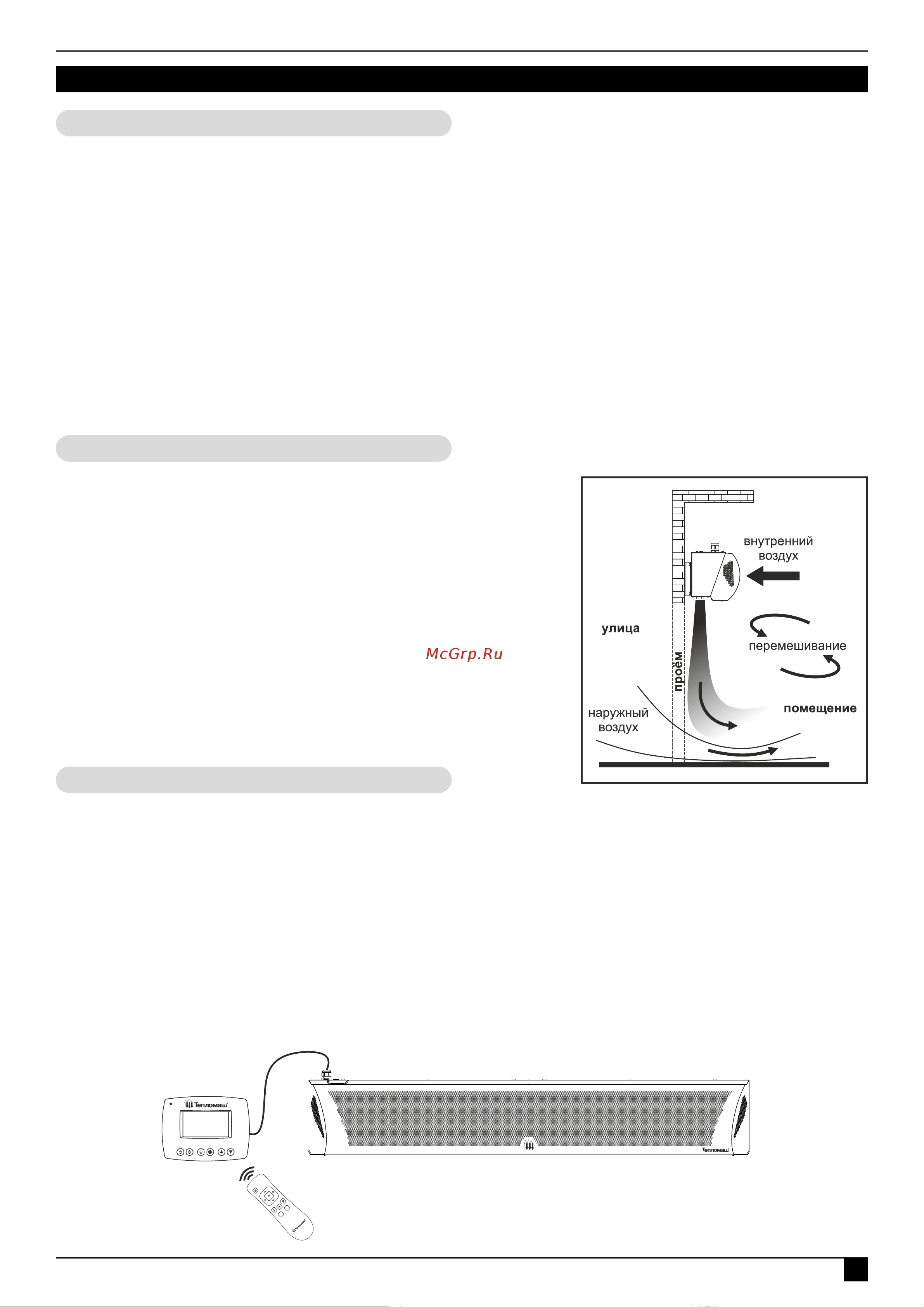

Принцип действия завес данной серии основан на защите

смесительного типа, т.е. эффективном смешивании втекающего

наружного холодного воздуха с нагретыми струями завесы в

пределах тамбура или вестибюля. При этом температура смеси

должна соответствовать нормативным требованиям. Вентилятор,

установленный внутри завесы, всасывает внутренний воздух,

нагревает его электрическими нагревательными элементами

и выбрасывает нагретый воздух через сопло в виде мощной

узконаправленной струи. Нагретые струи завесы интенсивно

смешиваются с поступающим холодным наружным воздухом,

повышая температуру смеси до требуемой. Температурное

регулирование осуществляется за счёт пульта со встроенным

термостатом. Таким образом готовая смесь поступает в рабочие

зоны помещения.

НАЗНАЧЕНИЕ И УСТРОЙСТВО

Назначение и функции

ТМ310002

Принцип действия

Основные детали и узлы
