Руководство по эксплуатации и монтажу. Технический паспорт

УПРАВЛЕНИЕ

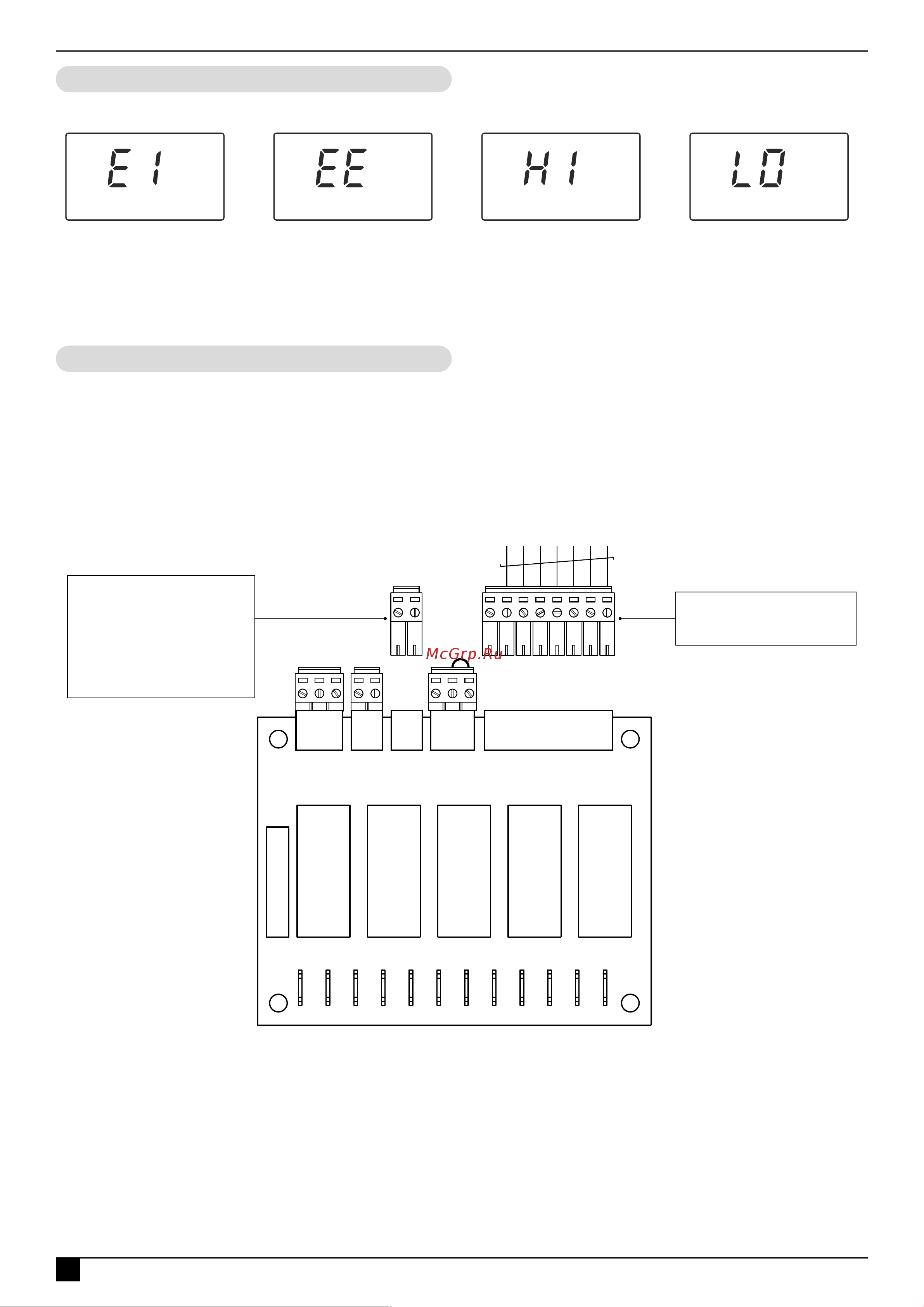

Коммутационная плата РСВ-АС

Функциональные возможности:

• Управление неограниченным количеством завес одним пультом, используя метод шлейфового соединения.

• Комбинирование и управление группой завес любой серии и модели с одинаковыми источниками тепла.

• Подключение концевого выключателя.

PCB-AC

КВ

ПУЛЬТ

РЕЛЕ

ПРЕДОХРАНИТЕЛЬ

РЕЛЕ РЕЛЕ

КОНТАКТЫ СОЕДИНЕНИЙ С ЗАВЕСОЙ

РЕЛЕ РЕЛЕ

6 7

КВ-2

Разъём КВ: Разъём для

подключения концевого

выключателя с нормально

разомкнутым контактом

к завесе. Коммутация

нейтрали сети 220 В 50 Гц.

Ток не более 0,1 А.

Разъём пульта: Разъём

для подключения пульта

управления к завесе.

ТМ310257

Код ошибки Е1 Код ошибки ЕЕ Код ошибки HI Код ошибки LO

Неисправен датчик

температуры.

Неисправно ЭСППЗУ Текущая температура

в помещении (Room)

выше плюс 40°С

Текущая температура

в помещении (Room)

ниже 0°С

ТМ310021

ТМ310022

ТМ310023

ТМ310024

Коды ошибок пульта
