Серия 300 Оптима без источника тепла

НАЗНАЧЕНИЕ И УСТРОЙСТВО

Воздушные завесы серии 300 «Оптима» без источника тепла, далее по тексту завесы, предназначены для защиты

проёмов холодильных и морозильных камер и хранилищ от прямого контакта с теплым наружным воздухом.

Завесы должны быть установлены в отапливаемом помещении снаружи холодильной камеры и всасывать

воздух помещения. Завесы могут использоваться для разделения открытого пространства торговых залов на

зоны с различными температурными режимами. В отдельных случаях, даже при внутренней установке завес,

они могут служить для защиты кондиционируемых рабочих зон общественных и административных зданий.

Для данной серии и типа завес рекомендуемая проектная высота защищаемого проёма при горизонтальной

установке должна составлять от 2 до 3,5 метров.

В общем случае завеса состоит из:

• стального оцинкованного корпуса с полимерным покрытием и съёмной лицевой панели;

• диаметрального (тангенциального) вентилятора;

• коммутационной платы PCB-AC;

• ТЭН-резистора, регулирующего частоту вращения электродвигателя;

• встроенные в корпус кронштейны для крепления и монтажа;

• люка для подключения питания от сети переменного тока к входным клеммам завесы;

• проводного пульта со встроенным термостатом, подключённого к завесе кабелем управления стандартной

длины от 1,8 до 3,6 метра, в зависимости от модели.

ТМ330005

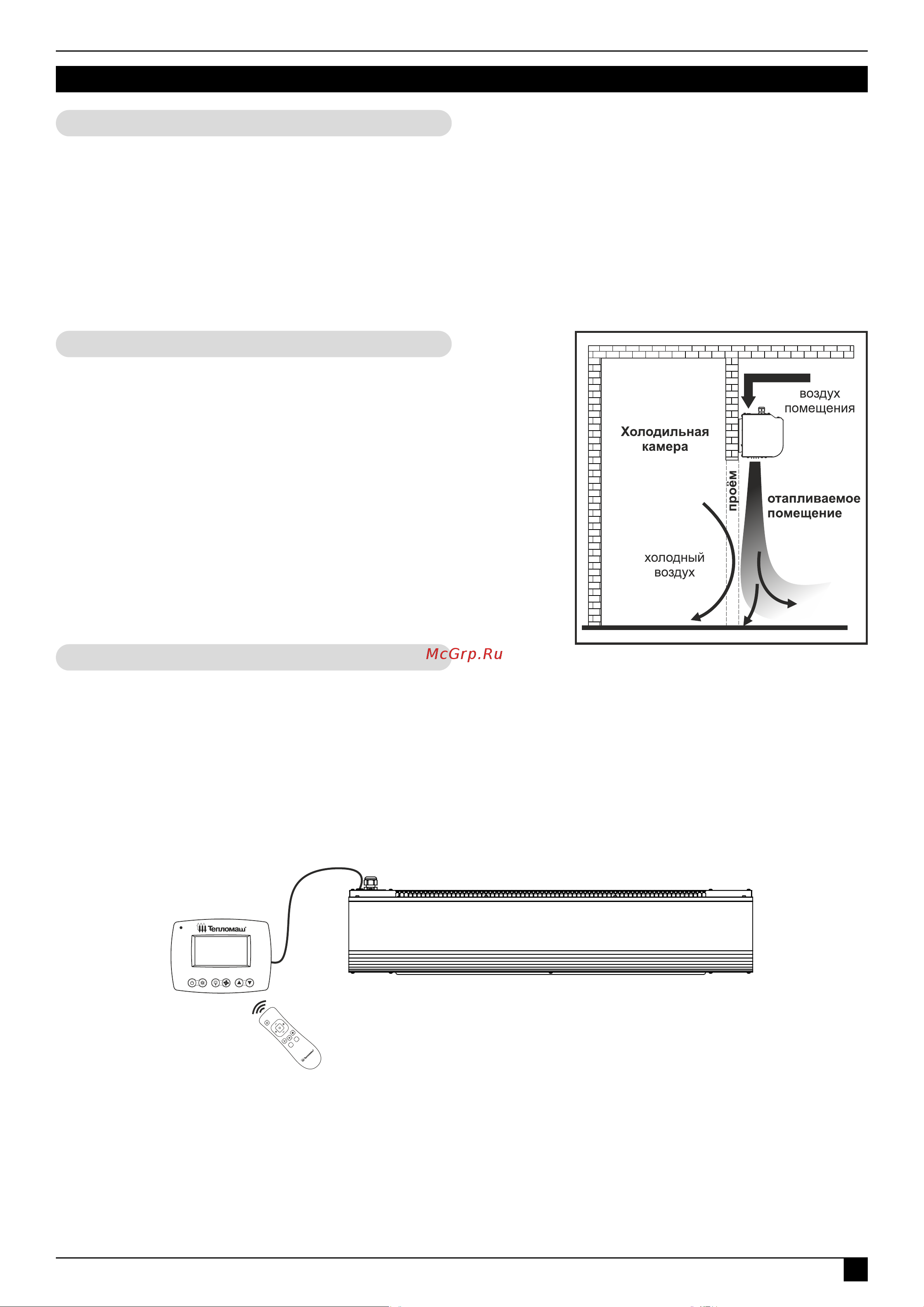

Вентилятор, установленный внутри завесы, всасывает

наружный воздух и выбрасывает его через сопло в виде мощной

узконаправленной струи. В соответствии с назначением завесы

данной серии должны оказывать шиберующее воздействие т.е.

струйное противодействие вытеканию холодного воздуха из

защищаемого проёма (рисунок справа). Струи завесы препятствуют

вытеканию холодного воздуха через открытый проём в отапливаемое

помещение и затеканию в камеру тёплого воздуха помещения.

НАЗНАЧЕНИЕ И УСТРОЙСТВО

Назначение

ТМ310122

Принцип действия

Основные детали и узлы

Конструкция воздушных завес может состоять из одного вентиляторного блока или нескольких в зависимости

от их длины, серии и модели. Завесы с условной длиной 1 метр включают один вентиляторный блок, а 1,5 и 2

метра - два вентиляторных блока.

Вентиляторный блок состоит из диаметрального (тангенциального) вентилятора, который, в свою очередь, состоит из:

• рабочего колеса радиального типа;

• внешнероторного электродвигателя переменного тока;

• воздуховыпускного окна/сопла с жесткозакрепленной решёткой/жалюзи.
