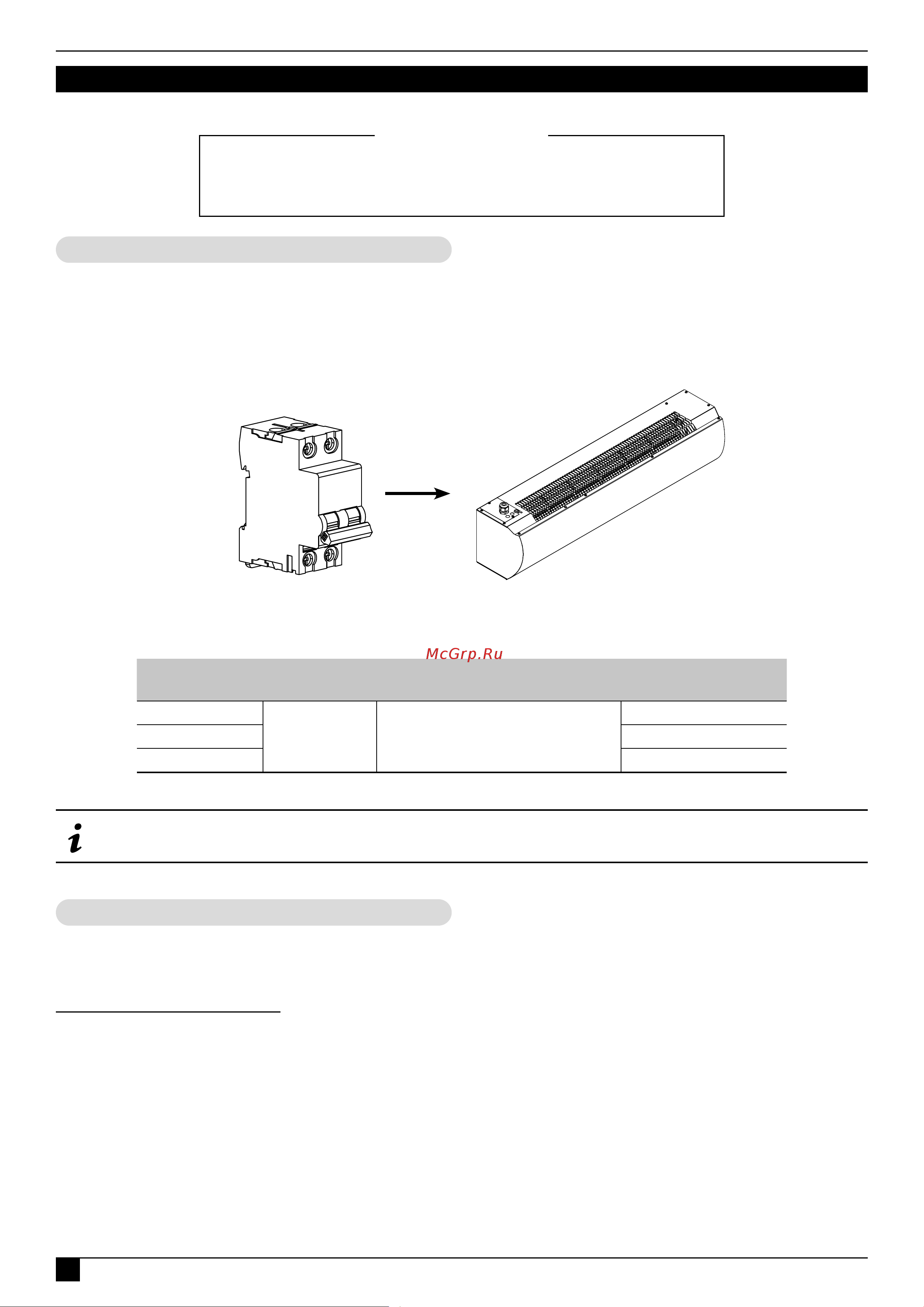

Руководство по эксплуатации и монтажу. Технический паспорт

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

МОНТАЖ, ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ ЗАВЕСЫ

ДОЛЖЕН ПРОИЗВОДИТЬ СПЕЦИАЛЬНО ПОДГОТОВЛЕННЫЙ

ПЕРСОНАЛ ИЛИ УПОЛНОМОЧЕННАЯ ОРГАНИЗАЦИЯ!

⚠

ВНИМАНИЕ

Завеса

Автоматический выключатель должен в обязательном порядке присутствовать в цепи

питания завесы. В случае подключения группы завес к электросети, на каждую завесу

необходимо установить свой автоматический выключатель.

Модель

Напряжение

сети

Номинальный ток

автоматического выключателя

Кабель питания с

медными жилами

КЭВ-П3132A

220 В 6 А

3*1,5 мм

КЭВ-П3112A 3*1,5 мм

КЭВ-П3142A 3*1,5 мм

Автоматический

выключатель

ТМ320012

Для удобства подключения питающего кабеля к клеммам завесы, рекомендуется приобретать кабель

с медными многопроволочными жилами.

Питание завес осуществляется от электросети переменного тока с номинальным

напряжением ~220 (230) В.

Основные этапы подключения:

. а Установите в электрощите автоматический выключатель, соответствующий данной

модели завесы.

. б Подключите к выходным клеммам автоматического выключателя кабель питания,

соответствующий данной модели.

. в С помощью отвёртки с крестовым наконечником, откройте крышку монтажного люка

завесы, открутив винты.

. г Заведите кабель питания к клеммной колодке через кабельный ввод монтажного люка

и подключите в соответствии со схемой.

. д Закройте крышку монтажного люка в обратном порядке.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Защитные устройства

Схема подключения к электросети

* На рисунке изображён двухполюсный автоматический выключатель для подключения однофазной завесы.

ТМ310133
