Тепломаш (нерж) КЭВ-75П4050W (IP54) 134014 Паспорт онлайн [5/16] 857892

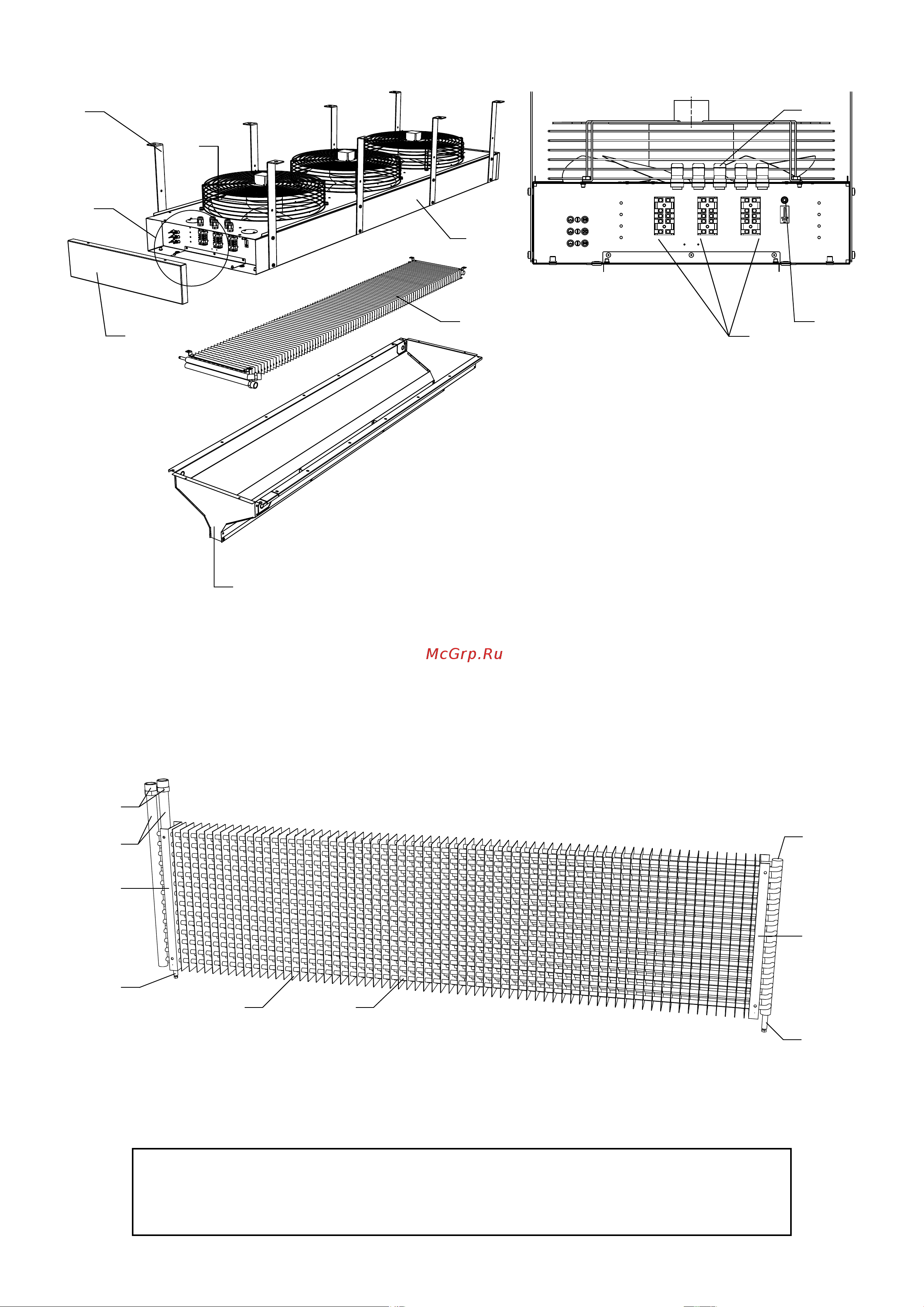

Рисунок 2. Воздушно-тепловая завеса

4.6 Отводы с резьбовыми заглушками служат как для гарантированного выпуска воздуха при заполнении системы

теплоносителем (см. п.7.4.6), так и для слива воды из теплообменника при его вертикальной ориентации патрубками

вверх. При противоположенной ориентации слив воды осуществляется через сливные краны сети. Промежуточный

коллектор (поз. 2а) с отводом (поз.4а) делает завесу универсальной в плане ориентации при вертикальной установке.

4а

3а

2а

ВНИМАНИЕ! ОРЕБРЕНИЕ ТЕПЛООБМЕННИКА ВЫПОЛНЕНО ИЗ ТОНКОЛИСТОВОГО

АЛЮМИНИЯ. ДЛЯ ПРЕДОТВРАЩЕНИЯ ЗАГИБОВ ОРЕБРЕНИЯ, ВМЯТИН И ДРУГИХ

ПОВРЕЖДЕНИЙ ВСЕ МАНИПУЛЯЦИИ С ТЕПЛООБМЕННИКОМ СЛЕДУЕТ ПРОВОДИТЬ

КРАЙНЕ АККУРАТНО, УДЕРЖИВАЯ ЕГО ТОЛЬКО ЗА ШВЕЛЛЕРА (РИСУНОК 3 ПОЗ. 3, 3а).

1 - Водяные патрубки с торцевым уплотнением;

2 - Подводящий и отводящий коллекторы;

2а - Промежуточный коллектор;

3, 3а - Швеллер (крепление теплообменника);

4, 4а - Отводы с резьбовой заглушкой;

5 - Переходные пластины;

6 - Трубки теплообменника.

Рисунок 3. Водяной воздухонагреватель (теплообменник)

1 - Вентилятор осевой;

2 - Кронштейн;

3 - Съемная крышка;

4 - Прямое сопло или угловое сопло

(по заказу);

5 - Теплообменник;

6 - Корпус;

7 - Гермовводы;

8 - Колодки (Х1, Х2, Х3).

9 - Болт заземления

ВидА
